2-й гидроцилиндр выдвижения стрелы Soosan SCS 513
Запросить запчасти

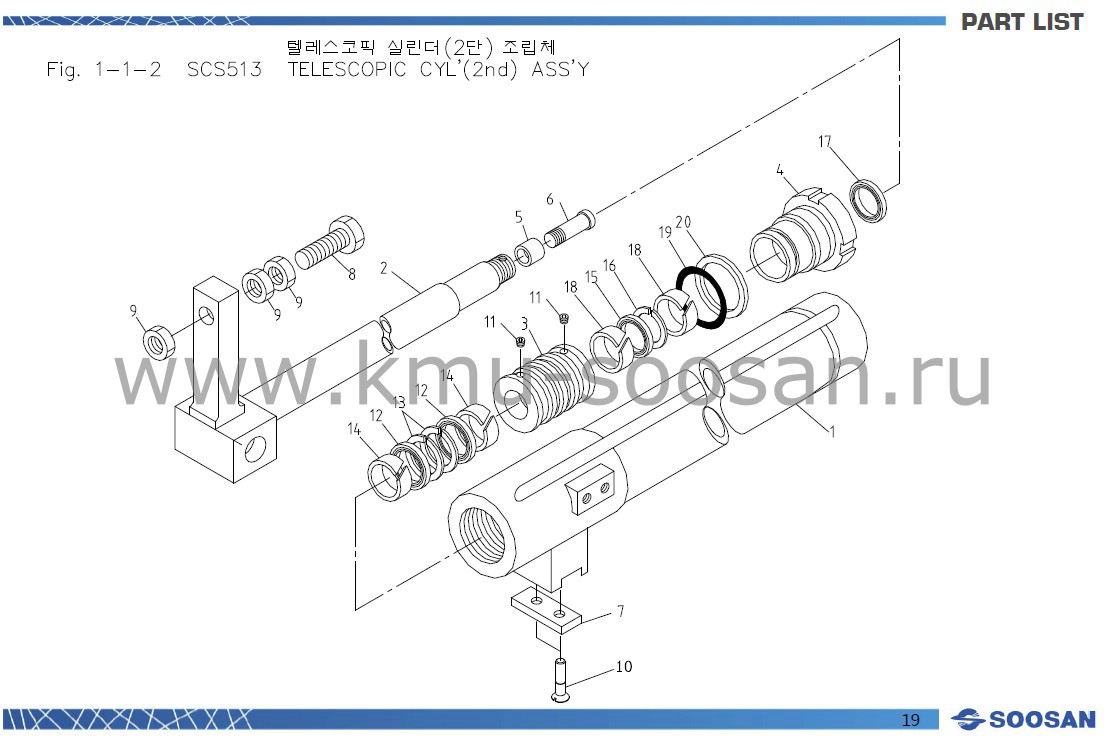

SOOSAN | 2-ОЙ ГИДРОЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | SCS 333 334 335 | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | - | ТРУБКА | 1 | D65xD76 x2571L |
2 | - | ШТАНГА | 1 | D40x 2566L |
3 | - | ПОРШЕНЬ | 1 | D65 x 76L |
4 | - | КРЫШКА ШАТУНА | 1 | D82 x D40 x 75L |
5 | - | ПОДЖИМНОЕ КОЛЬЦО | 1 | |
6 | - | АМОРТИЗАЦИОННАЯ НАПРАВЛЯЮЩАЯ | 1 | |
7 | - | ХОДОВАЯ ПОДКЛАДКА | 1 | 74x30x 7.5T |
8 | - | СТОПОРНЫЙ БОЛТ | 1 | M12xP1.75x81L |
9 | - | ГАЙКА | 3 | M12xP1.75x 10H |
10 | - | МЯГКИЙ БОЛТ | 2 | M5xP0.8x 15L |
11 | - | УСТАНОВОЧНЫЙ ВИНТ | 2 | M6xP1.0x6L |
12 | - | УПАКОВКА | 2 | OSI 65 FU 0807 |
13 | - | РЕЗЕРВНОЕ КОЛЬЦО | 2 | GN 4810 |
14 | - | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D60 x D65 x 15W |
15 | - | УПАКОВКА | 1 | ISI 40 FU 0487 K0 |
16 | - | РЕЗЕРВНОЕ КОЛЬЦО | 1 | GN 4050 |
17 | - | ПЫЛЕВАЯ ШАЙБА | 1 | LBI 40 FQ 0035 C1 |
18 | - | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D40 x D45 x 15W |
19 | - | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1BG 60 C0 0207 |
20 | - | РЕЗЕРВНОЕ КОЛЬЦО | 1 | GN 0523 |
21 | AS0965 | КОМПЛЕКТ УПЛОТНЕНИЙ | 1 |
