2-ой Гидроцилиндр выдвижения Soosan SCS 736
Запросить запчасти

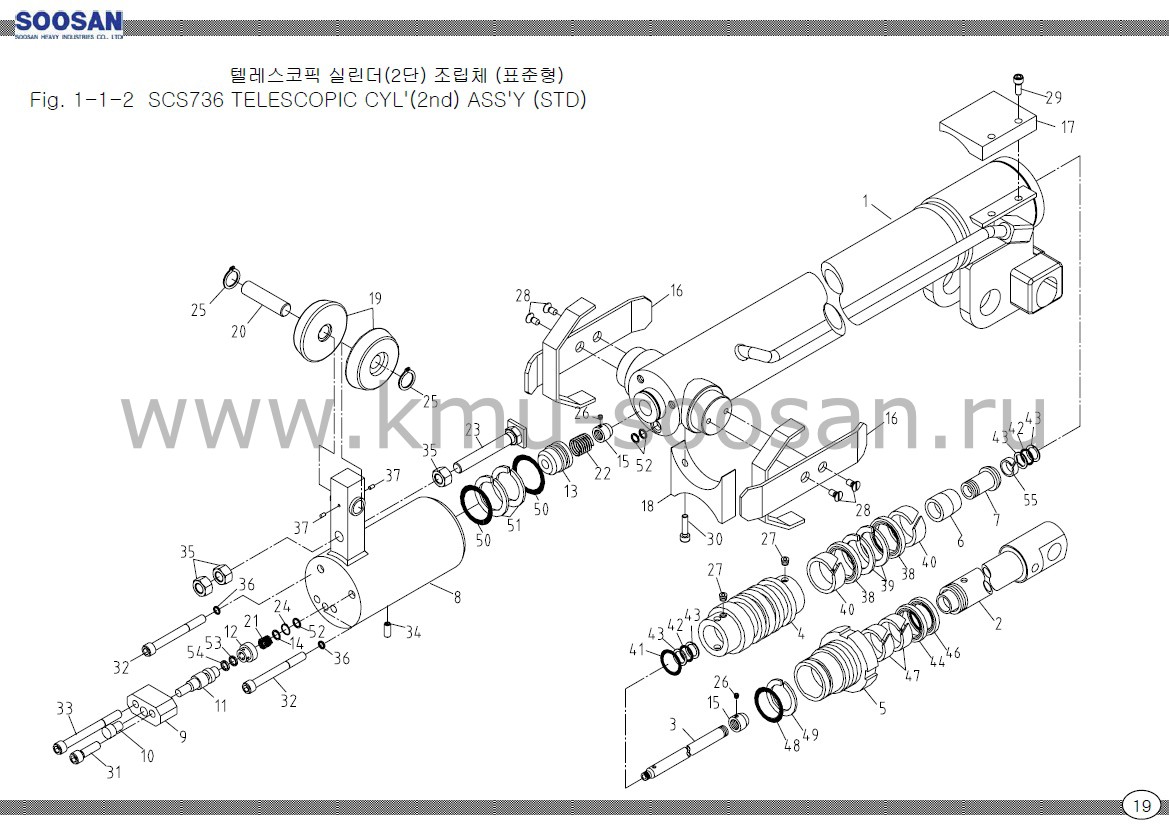

| SOOSAN | 2-ОЙ ЦИЛИНДР ВЫДВИЖЕНИЯ СТРЕЛЫ В СБОРЕ | SCS736(STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | ЦИЛИНДР В СБОРЕ | 1 | ||
| 2 | ШТОК В СБОРЕ | 1 | ||
| 3 | УСТРОЙСТВО ДЛЯ ОТВОДА | 1 | ||
| 4 | ПОРШЕНЬ | 1 | ||
| 5 | КРЫШКА ШТОКА | 1 | ||
| 6 | ПОДЖИМНОЕ КОЛЬЦО | 1 | ||
| 7 | АМОРТИЗАЦИОННАЯ НАПРАВЛЯЮЩАЯ | 1 | ||
| 8 | КОРПУС КЛАПАНА | 1 | ||
| 9 | КОНСОЛЬ-А | 1 | ||
| 10 | НАПРАВЛЯЮЩАЯ ЗОЛОТНИКА | 1 | ||
| 11 | ЗОЛОТНИК | 1 | ||
| 12 | КЛАПАН (А) | 1 | ||
| 13 | КЛАПАН(В) | 1 | ||
| 14 | ПРОКЛАДКА -А | 1 | ||
| 15 | СТОПОРНАЯ ГАЙКА | 2 | ||
| 16 | КРОНШТЕЙН В СБОРЕ | 2 | ||
| 17 | ПОДКЛАДКА | 1 | ||
| 18 | ПОДКЛАДКА | 1 | ||
| 19 | НАПРАВЛЯЮЩИЙ РОЛИК | 2 | D70 | |
| 20 | ВАЛ ПОДШИПНИКА | 1 | D19x60L | |
| 21 | ПРУЖИНА -А | 1 | ||
| 22 | ПРУЖИНА-В | 1 | ||
| 23 | СТОПОРНЫЙ БОЛТ | 1 | ||
| 24 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | D14 | |
| 25 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | D15 | |
| 26 | УСТАНОВОЧНЫЙ ВИНТ | 2 | M3xP0.5x3L | |
| 27 | УСТАНОВОЧНЫЙ ВИНТ | 2 | M6xP1.0x6L | |
| 28 | МЯГКИЙ БОЛТ | 4 | M6xP1.0x12L | |
| 29 | ГНЕЗДОВОЙ БОЛТ | 2 | M6xP1.0x 15L | |
| 30 | ГНЕЗДОВОЙ БОЛТ | 2 | M6xP1.0x 25L | |
| 31 | ГНЕЗДОВОЙ БОЛТ | 1 | M8xP1.25x35L | |
| 32 | ГНЕЗДОВОЙ БОЛТ | 2 | M8xP1.25x 100L | |
| 33 | ГНЕЗДОВОЙ БОЛТ | 1 | M8xP1.25x 115L | |
| 34 | ПРОБКА | 2 | PT 1/8x 7L | |
| 35 | ГАЙКА | 3 | M12xP1.75x 10H | |
| 36 | ПРУЖИННАЯ ШАЙБА | 2 | M8 | |
| 37 | ПРУЖИННЫЙ ШТИФТ | 2 | 5AW28 | |
| 38 | ПОРШНЕВОЕ УПЛОТНЕНИЕ | 2 | LO CD GO О | |
| 39 | РЕЗЕРВНОЕ КОЛЬЦО | 2 | D55x D65 x 3T | |
| 40 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D60x D65x 15W | |
| 41 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B G30 | |
| 42 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | 1B P18 | |
| 43 | РЕЗЕРВНОЕ КОЛЬЦО | 4 | (T-2) P18 | |
| 44 | УПЛОТНЕНИЕ ШТОКА | 1 | ||
| 45 | - | - | - | |
| 46 | ПЫЛЬНИК | 1 | KDD 50 | |
| 47 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D50x D55 x 15W | |
| 48 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B G60 | |
| 49 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-3) G60 | |
| 50 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | D28x D33 | |
| 51 | РЕЗЕРВНОЕ КОЛЬЦО | 2 | D28x D33 | |
| 52 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | 1B P14 | |
| 53 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 4D P6 | |
| 54 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-3) P6 | |
| 55 | ВКЛАДЫШ | 1 | MB1815DU | |
| 56 | AS0976 | РЕМ КОМПЛЕКТ | 1 | |
