Стрела 3 секции SCS 513
Запросить установку

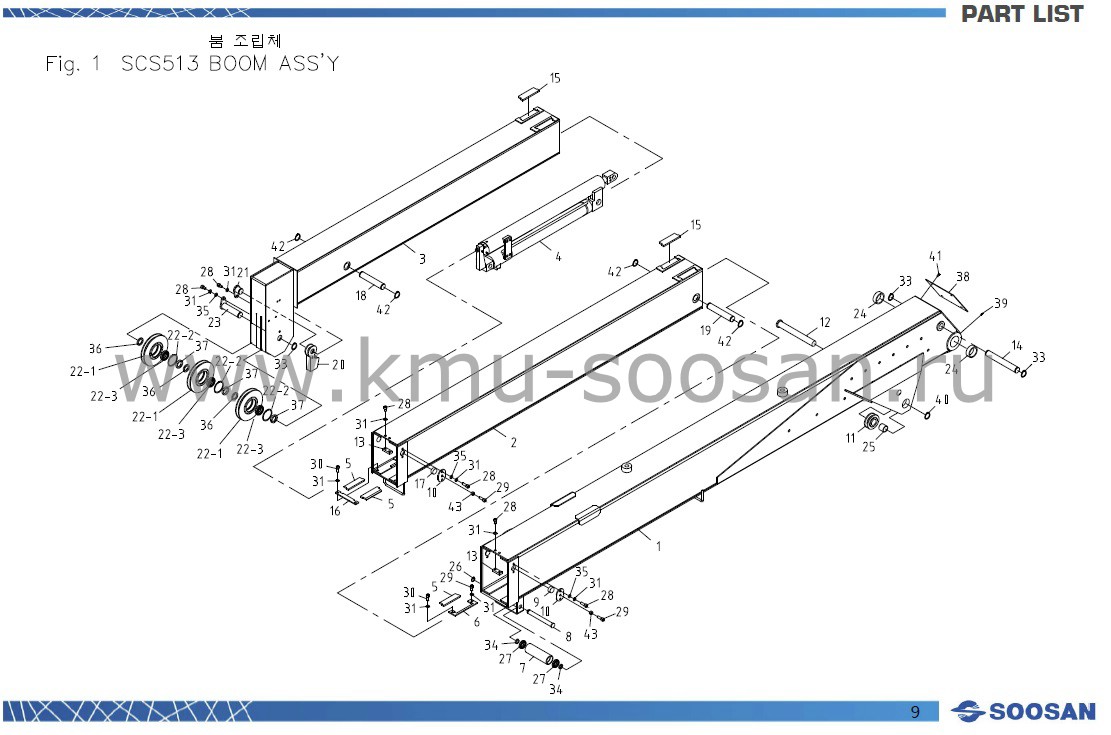

| SOOSAN | СТРЕЛА В СБОРЕ | SCS 333 334 335 | |||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | |
| 1 | 1-Й СТРЕЛА ПОДЪЕМА | 1 | |||
| 2 | B01200 | 2-Й СТРЕЛА ПОДЪЕМА | 1 | ||
| 3 | B01250 | 3-Й СТРЕЛА ПОДЪЕМА | 1 | ||
| 4 | E07100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | 1 | ||
| 5 | B01601 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | T7.5 | |
| 6 | B01602 | СТОППЕР | 2 | T4.5 | |
| 7 | E61615 | РОЛЛЕР | 1 | Ф50х151 | |
| 8 | E61608 | ШТИФТ | 1 | Ф20х 180 | |
| 9 | B01605 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | Ф30xT14.5 | |
| 10 | A11651 | ПЛАСТИНА | 4 | ||
| 11 | B01607 | ШКИВ | 1 | Ф80 | |
| 12 | B01608 | ВАЛ | 1 | Ф30 | |
| 13 | B01611 | РАЗДЕЛИТЕЛЬ | 2 | T10 | |
| 14 | B01612 | ВАЛ | 1 | Ф32 | |
| 15 | E11607 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | T7.0 | |
| 16 | B01614 | СТОППЕР | 1 | T4.5 | |
| 17 | B01616 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | Ф30хL13 | |
| 18 | B01631 | ВАЛ | 1 | Ф30 | |
| 19 | B01632 | ВАЛ | 1 | Ф30 | |
| 20 | A21383 | ОТКРЫТОЕ ГНЕЗДО | 1 | ||
| 21 | A21380 | ВАЛ | 1 | Ф30 | |
| 22 | B01627 | КОМПЛЕКТ ШКИВОВ | 3 | ||
| 22-1 | B01628 | ШКИВ | 3 | Ф170x27 | |
| 22-2 | 4401041 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 3 | H72 | |
| 22-3 | 4605183 | ПОДШИПНИК | 3 | 6306 ZZ | |
| 23 | B01622 | ВАЛ | 1 | ||
| 24 | 4600126 | ВКЛАДЫШ | 2 | MB 5560 DU | |
| 25 | 4600092 | ВКЛАДЫШ | 1 | MB 3025 DU | |
| 26 | 4400011 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S20 | |
| 27 | 4603143 | ПОДШИПНИК | 2 | 6004 ZZ | |
| 28 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 14 | M10xP1.5xL16 | |
| 29 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 6 | M10xP1.5xL20 | |
| 30 | 4010061 | ГНЕЗДОВОЙ БОЛТ | 4 | M10xP1.5x L25 | |
| 31 | 4210011 | ПРУЖИННАЯ ШАЙБА | 20 | M10 | |
| 32 | - | - | - | ||
| 33 | 4400019 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 3 | S30 | |
| 34 | A51608 | ВТУЛКА | 2 | Ф26xL5 | |
| 35 | 4200008 | ПЛОСКАЯ ШАЙБА | 9 | M10 | |
| 36 | B01629 | ВТУЛКА | 3 | Ф31 x Ф39x 4.5 | |
| 37 | B01630 | ВТУЛКА | 3 | Ф31 x Ф39x 7.5 | |
| 38 | B01126 | КРЫШКА | 1 | T2.3x 180x 200 | |
| 39 | 2700402 | НИППЕЛЬ ДЛЯ СМАЗКИ | 1 | PT 1/8 | |
| 40 | 4400019 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S30 | |
| 41 | 4010033 | ГНЕЗДОВОЙ БОЛТ | 4 | M6xP1.0xL16 | |
| 42 | 4401018 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 4 | H30 | |
| 43 | 4101212 | ШЕСТ. ГАЙКА | 4 | M10 | |
