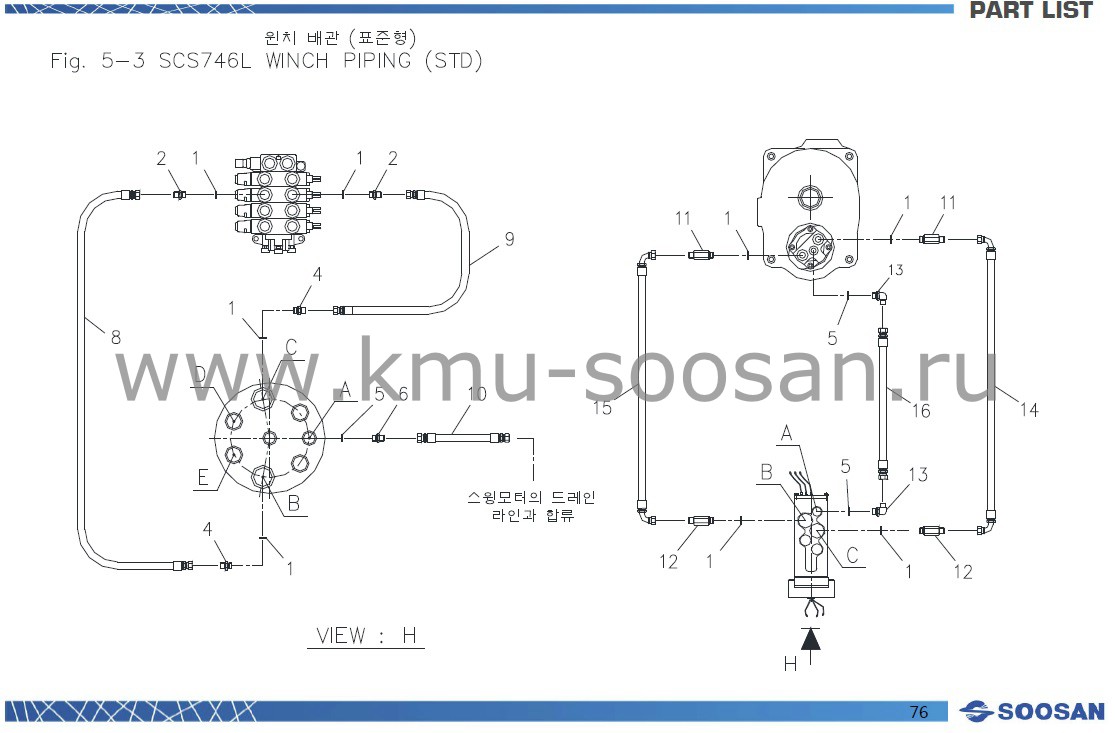

Схема подключения лебёдки Soosan SCS 746L
Запросить запчасти
| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ ЛЕБЁДКИ | SCS746L | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 8 | P18-1B |
| 2 | 2710306 | H/АДАПТЕР-01 | 2 | PF3/8(H)xPF1/2 |
| 3 | - | - | - | |
| 4 | 2710309 | H/АДАПТЕР-01 | 2 | PF3/4(O)x PF1 /2 |
| 5 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 3 | P14-1B |
| 6 | 2710305 | H/АДАПТЕР-01 | 1 | PF3/8(H)x PF3/8 |
| 7 | - | - | - | |
| 8 | 2551239 | МАСЛЯНЫЙ ШЛАНГ | 1 | D12 xP210x L850 |
| 9 | 2551241 | МАСЛЯНЫЙ ШЛАНГ | 1 | D12 xP210x L950 |
| 10 | 2523142 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9 x P70x L1000 |
| 11 | J15152 | H/АДАПТЕР-01 | 2 | PF3/8(H)x PF1/2xL155 |
| 12 | J15153 | H/АДАПТЕР-01 | 2 | PF1/2(H)x PF3/4xL124 |
| 13 | 2713103 | H/АДАПТЕР СТОПОРА-90 | 2 | PF3/8(H)x PF3/8 |
| 14 | B15251 | МАСЛЯНЫЙ ШЛАНГ | 1 | D12 xP210x L570 |
| 15 | B15250 | МАСЛЯНЫЙ ШЛАНГ | 1 | D12 xP210x L500 |
| 16 | 2523128 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP70xL550 |
