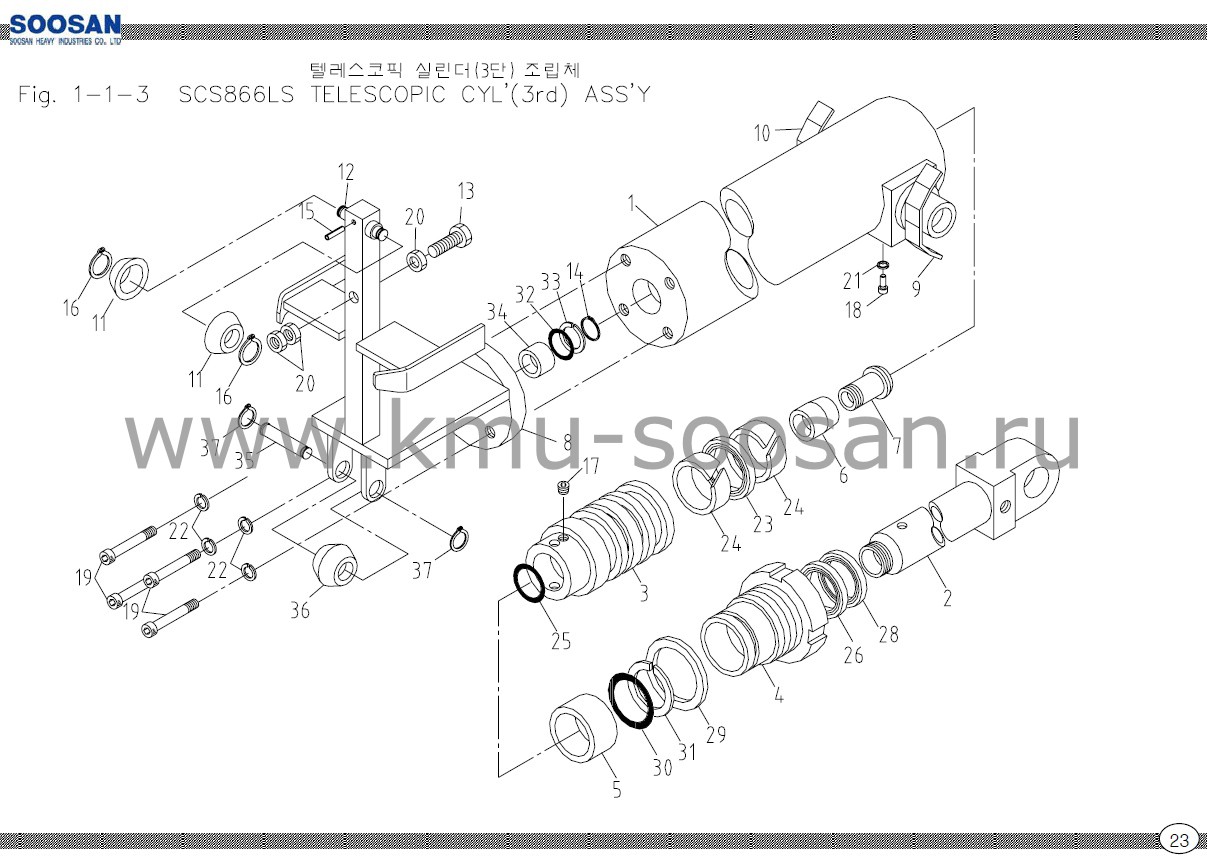

Третий цилиндр телескопирования Soosan SCS 866
| SCS866LS | 3 ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | |||
| Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | ЦИЛИНДР В СБОРЕ | 1 | ||
| 2 | ШТОК В СБОРЕ | 1 | ||
| 3 | ПОРШЕНЬ | 1 | ||
| 4 | КРЫШКА ШАТУНА | 1 | ||
| 5 | РАЗДЕЛИТЕЛЬ | 1 | ||
| 6 | ПОДКЛАДКА | 1 | ||
| 7 | ПОДЖИМНОЕ КОЛЬЦО | 1 | ||
| 8 | КРОНШТЕЙН В СБОРЕ | 1 | ||
| 9 | КРОНШТЕЙН, R | 1 | ||
| 10 | КРОНШТЕЙН-L | 1 | ||
| 11 | НАПРАВЛЯЮЩИЙ РОЛИК | 1 | ||
| 12 | ВАЛ ПОДШИПНИКА | 1 | ||
| 13 | СТОПОРНЫЙ БОЛТ | 1 | ||
| 14 | СТОПОРНОЕ КОЛЬЦО | 1 | AR18 | |
| 15 | ПРУЖИННЫЙ ШТИФТ | 1 | 5AW28 | |
| 16 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | D15(ДЛЯ ВАЛА) | |
| 17 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M6xP1,0x6L | |
| 18 | ГНЕЗДОВОЙ БОЛТ | 4 | M6xP1.0x15L | |
| 19 | ГНЕЗДОВОЙ БОЛТ | 4 | M8xP1.25x30L | |
| 20 | ГАЙКА | 3 | M12xP1.75x10H | |
| 21 | ПРУЖИННАЯ ШАЙБА | 4 | M6 | |
| 22 | ПРУЖИННАЯ ШАЙБА | 4 | M8 | |
| 23 | ПОРШНЕВОЕ УПЛОТНЕНИЕ | 1 | SPGW70(OR CTM70) | |
| 24 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D65x D70 x15W | |
| 25 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | 1BP/20 | |
| 26 | УПЛОТНЕНИЕ ШТОКА | 1 | ||
| 27 | - | - | ||
| 28 | ПЫЛЬНИК | 1 | KDD 50 | |
| 29 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D50x D55 x15W | |
| 30 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1BG/65 | |
| 31 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-3) G65 | |
| 32 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1BP/16 | |
| 33 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-2) P16 | |
| 34 | ПРОКЛАДКА(В) | 1 | D15.3xD21.7x20 | |
| 35 | ОСЬ РОЛИКА | 1 | D20 x79L | |
| 36 | НАПРАВЛЯЮЩИЙ РОЛИК | 1 | D75 x56L | |
| 37 | СТОПОРНОЕ КОЛЬЦО | 2 | D20(ДЛЯ ВАЛА) | |
| 38 | AS0977 | КОМПЛЕКТ УПЛОТНЕНИЙ | 1 | SCS736 5§ |
