Аутригеры Soosan SCS 866, 867

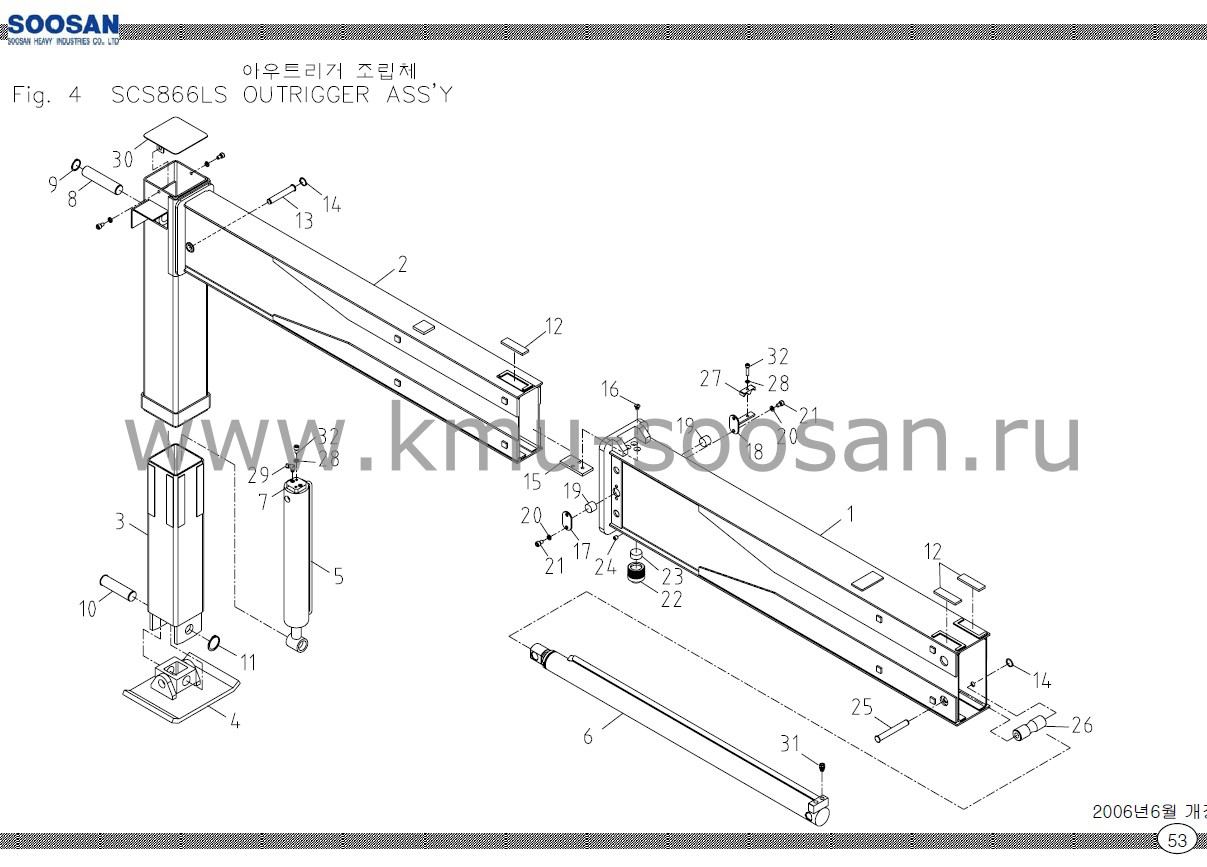

SCS866LS | АУТРИГЕР В СБОРЕ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | J14210 | КОРОБ РАСШИРЕНИЯ | 1 | |
2 | J14221 | 1 | 5 ton | |
J14235 | НАРУЖНАЯ КОРОБКА | 1 | 8 ton | |
3 | J14108 | 1 | 5 ton | |
J14116 | ВНУТРЕННЯЯ КОРОБКА | 1 | 8 ton | |
4 | J14113 | СТОЕЧНАЯ ПОДКЛАДКА В СБОРЕ | 1 | |
5 | A57130 | 1 | 4-1 S3 5 ton | |
A57131 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 1 | 4-1 SI 8 ton | |
6 | J17123 | ЦИЛИНДР РАСШИРЕНИЯ В СБОРЕ | 1 | 4-2 ISI SI |
7 | J17603 | УПРАВЛЯЮЩИЙ ОБРАТНЫЙ КЛАПАН | 1 | ISD-0310 |
8 | J14601 | ВАЛ | 1 | Ф35 |
9 | 4401021 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | H35 |
10 | A54137 | ВАЛ | 1 | |
11 | 4400022 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S35 |
12 | G11640 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 3 | |
13 | J14626 | ВАЛ | 1 | Ф24 |
14 | 4400009 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | S18 |
15 | J14633 | СТОППЕР | 1 | t9 |
16 | 4090048 | МЯГКИЙ БОЛТ | 3 | M10xP1.5xL14 |
17 | J14628 | КРЫШКА | 1 | t4.5 |
18 | J14629 | КРЫШКА | 1 | t4.5 |
19 | J14604 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | Ф30 |
20 | 4210011 | ПРУЖИННАЯ ШАЙБА | 6 | Ф10 |
21 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 6 | M10xP1.5xL16 |
22 | A73145 | ЗАГЛУШКА ВИНТА | 1 | |
23 | A73146 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | Ф48 |
24 | 4040059 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M12xP1.75xL12 |
25 | J14631 | ВАЛ | 1 | Ф24 |
26 | J14632 | РОЛЛЕР | 1 | Ф40 |
27 | 4510102 | ЗАГЛУШКА | 1 | 1/2 |
28 | 4210010 | ПРУЖИННАЯ ШАЙБА | 3 | Ф8 |
29 | 2712220 | H/АДАПТЕР-90 | 2 | PF1/4(H) xPT1/4 |
30 | J14624 | КРЫШКА | 1 | t2.3 |
31 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H)xPT1/4 |
32 | 4010049 | ГНЕЗДОВОЙ БОЛТ | 3 | M8xP1.25 xL35 |
SCS866LS | АУТРИГЕР В СБОРЕ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | J14320 | КОРОБ РАСШИРЕНИЯ | 1 | 5 ton, 8 ton |
J14210 | 1 | a° 5 ton | ||
2 | J14330 | НАРУЖНАЯ КОРОБКА | 1 | 5 ton |
J14203 | 1 | 8 ton | ||
J14260 | 1 | a° 5 ton | ||
3 | J14116 | ВНУТРЕННЯЯ КОРОБКА | 1 | 5 ton, 8 ton |
J14108 | 1 | a° 5 ton | ||
4 | J14113 | СТОЕЧНАЯ ПОДКЛАДКА В СБОРЕ | 1 | |
5 | A57130 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 1 | 4-1 §г 5 ton |
A57131 | 1 | 4-1 §г 5 ton, 8 ton | ||
6 | J17123 | ЦИЛИНДР РАСШИРЕНИЯ В СБОРЕ | 1 | 4-2 §г |
7 | J17603 | УПРАВЛЯЮЩИЙ ОБРАТНЫЙ КЛАПАН | 1 | ISD-0310 8 ton, И° 5 ton |
J17609 | ДВОЙНОЙ УПРАВЛЯЕМЫЙ ОБРАТНЫЙ КЛАПАН | 1 | KBH 5 TON | |
8 | J14601 | ВАЛ | 1 | Ф35 |
9 | 4401021 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | H35 |
10 | A54137 | ВАЛ | 1 | |
11 | 4400022 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S35 |
12 | G11640 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 3 | |
13 | J14626 | ВАЛ | 1 | Ф24 |
14 | 4400009 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | S18 |
15 | J14633 | СТОППЕР | 1 | t9 |
16 | 4090048 | МЯГКИЙ БОЛТ | 3 | M10xP1.5xL14 |
17 | J14628 | КРЫШКА | 2 | t4.5 5 ton, 8 ton |
1 | t4.5 a° 5 ton | |||
18 | J14629 | КРЫШКА | - | 5 ton, 8 ton |
1 | t4.5 a° 5 ton | |||
19 | J14604 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | Ф30 |
20 | 4210008 | ПРУЖИННАЯ ШАЙБА | 6 | Ф6 |
21 | 4010033 | ГНЕЗДОВОЙ БОЛТ | 6 | M6xP1.0xL16 |
22 | A73145 | ЗАГЛУШКА ВИНТА | 1 | |
23 | A73146 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | Ф48 |
24 | 4040059 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M12xP1,75xL12 |
25 | J14631 | ВАЛ | 1 | Ф24 |
26 | J14632 | РОЛЛЕР | 1 | Ф40 |
27 | 4510102 | ЗАЖИМ ШЛАНГА | 1 | 1/2 |
28 | 4210010 | ПРУЖИННАЯ ШАЙБА | 3 | Ф8 |
29 | 2712220 | H/АДАПТЕР-90 | 2 | PF1/4(H)xPT1/4 |
30 | J14624 | КРЫШКА | 1 | t2.3 |
31 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H)xPT1/4 |
32 | 4010049 | ГНЕЗДОВОЙ БОЛТ | 3 | M8xP1.25xL35 |
