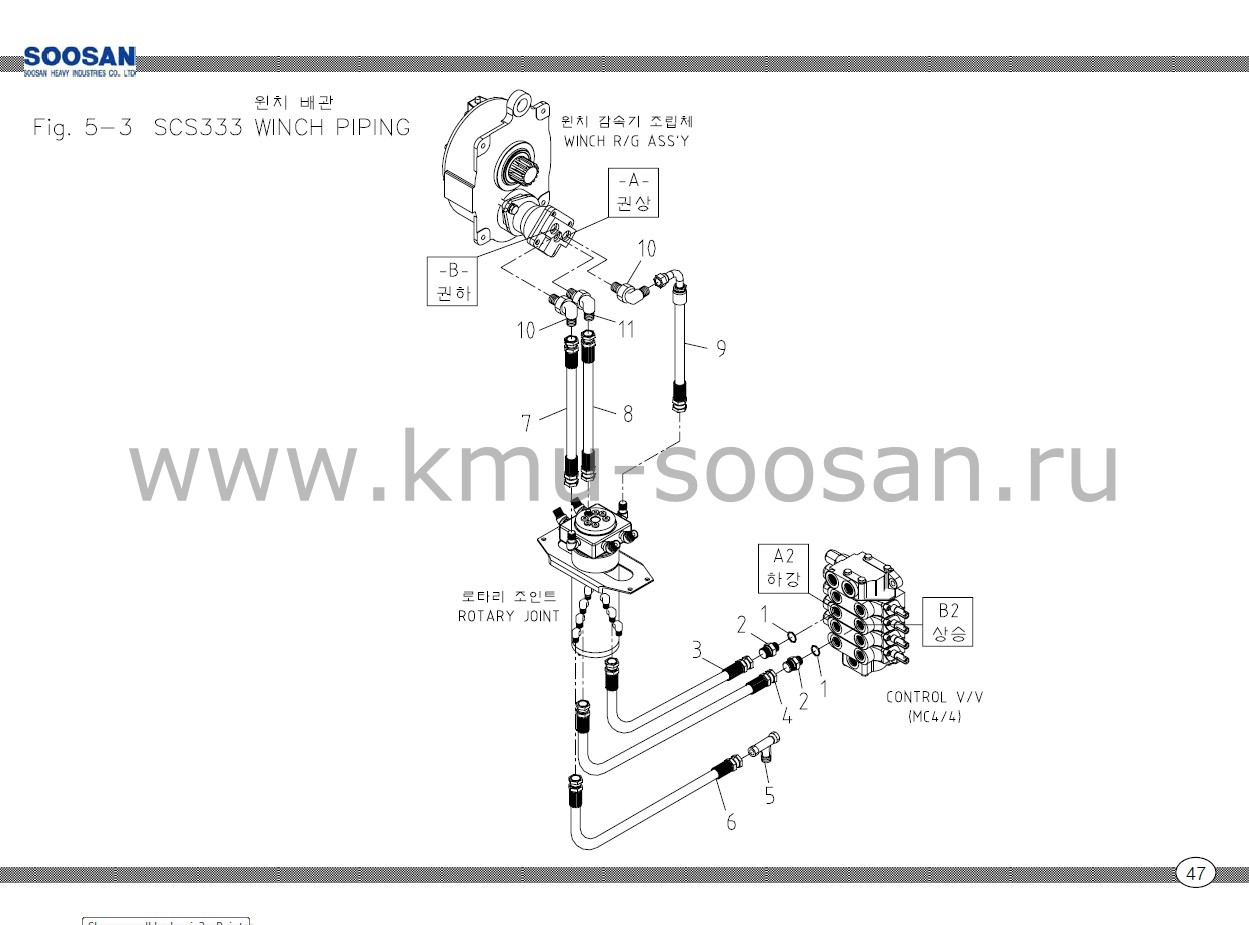

Схема подключения редуктора лебёдки Soosan SCS 333,334,335
Запросить запчасти
| SOOSAN | ПОДКЛЮЧЕНИЕ РЕДУКТОРА ЛЕБЁДКИ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851017 | КОЛЬЦО СТОПОРНОЕ | 2 | P18-1B |
| 2 | 2710306 | ПЕРЕХОДНИК | 2 | PF3/8(H)x PF1/2 |
| 3 | 2551133 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL680 |
| 4 | 2551135 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L730 |
| 5 | G35 126 | ПЕРЕХОДНИК | 1 | PF1/4(H)xPT1/4 |
| 6 | 2518021 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6x P35x L400 |
| 7 | 2551127 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L530 |
| 8 | 2516027 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6x P35x L530 |
| 9 | 2553129 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L580 |
| 10 | 2713103 | ПЕРЕХОДНИК СТОПОРНЫЙ | 2 | PF3/8(H)x PF3/8 |
| 11 | 2713101 | ПЕРЕХОДНИК СТОПОРНЫЙ | 1 | PF1/4(H)x PF3/8 |
