Цилиндр вывдвижения в сборе Soosan SAC 2501
Запросить установку

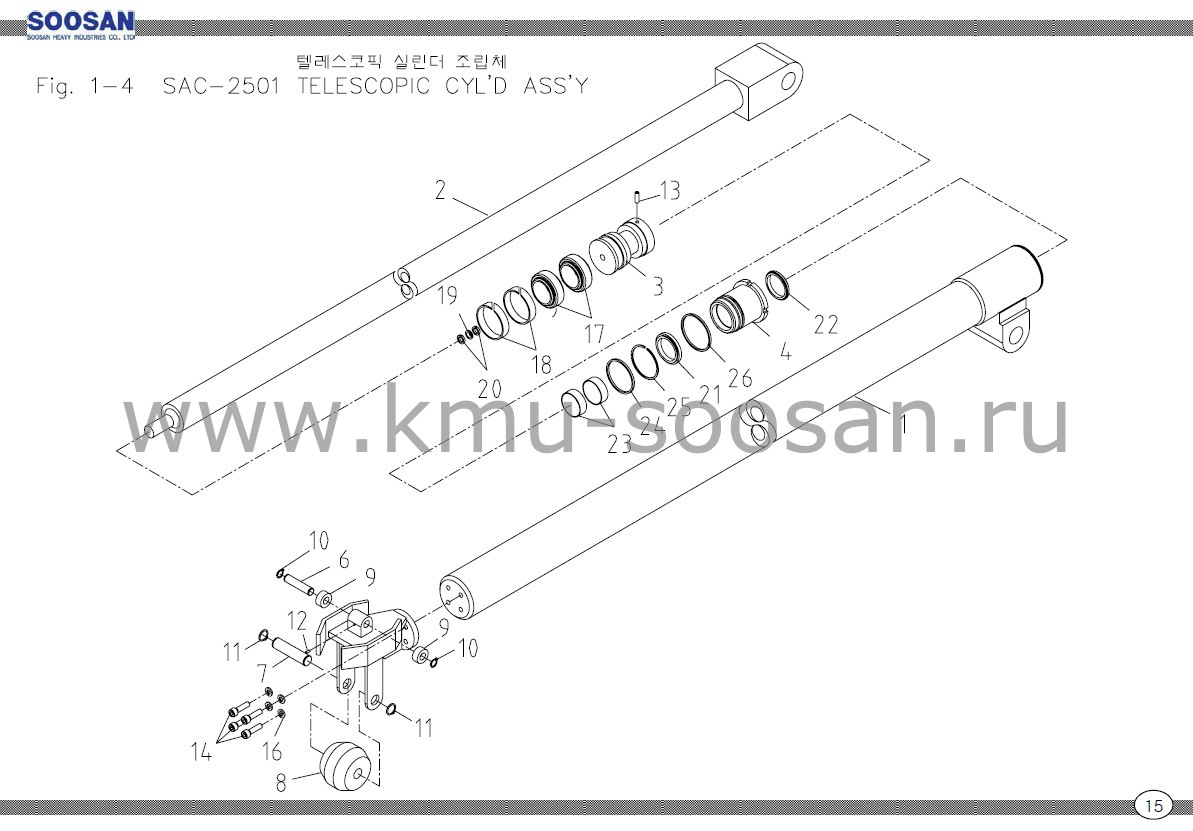

SOOSAN | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | SAC 25-01 | ||||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
1 | M17101 | ТРУБКА | 1 | |||
2 | M17102 | ШТАНГА | 1 | |||
3 | M17103 | ПОРШЕНЬ | 1 | HIAB-201-3 2nd | ||
4 | M17104 | КРЫШКА ШАТУНА | 1 | J-1(SCS-746L*2-Й | ||
5 | M17105 | КОНСОЛЬ | 1 | |||
6 | M17106 | ВАЛ ПОДШИПНИКА | 1 | |||
7 | M17107 | ОСЬ РОЛИКА | 1 | |||
8 | M17108 | НАПРАВЛЯЮЩИЙ РОЛИК | 1 | |||
9 | ОПОРА | 2 | 6300 ZZ | |||
10 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | D10(ДЛЯ ВАЛА) | |||
11 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 2 | D20(ДЛЯ ВАЛА) | |||
12 | ПРУЖИННЫЙ ШТИФТ | 1 | 5AW28 | |||
13 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M6xP1.0x6L | |||
14 | ГНЕЗДОВОЙ БОЛТ | 4 | M8xP1.25x30L | |||
15 | ПРОБКА | 2 | PT 3/8 | |||
16 | ПРУЖИННАЯ ШАЙБА | 4 | M8 | |||
17 | ПОРШНЕВОЕ УПЛОТНЕНИЕ | 2 | D65xD18.4x6.35 | |||
18 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D65 x D60 x 15W | |||
19 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B P14 | |||
20 | РЕЗЕРВНОЕ КОЛЬЦО | 2 | (T-2) P14 | |||
21 | УПЛОТНЕНИЕ ШТОКА | 1 | D50xD60x10W | |||
22 | ПЫЛЕВАЯ ШАЙБА | 1 | KDD 50 | |||
23 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 2 | D50 x D55 x 15W | |||
24 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B G60 | |||
25 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-3) G60 | |||
26 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B G65 |
