Цилиндр выдвижения Soosan SCS 866, 867

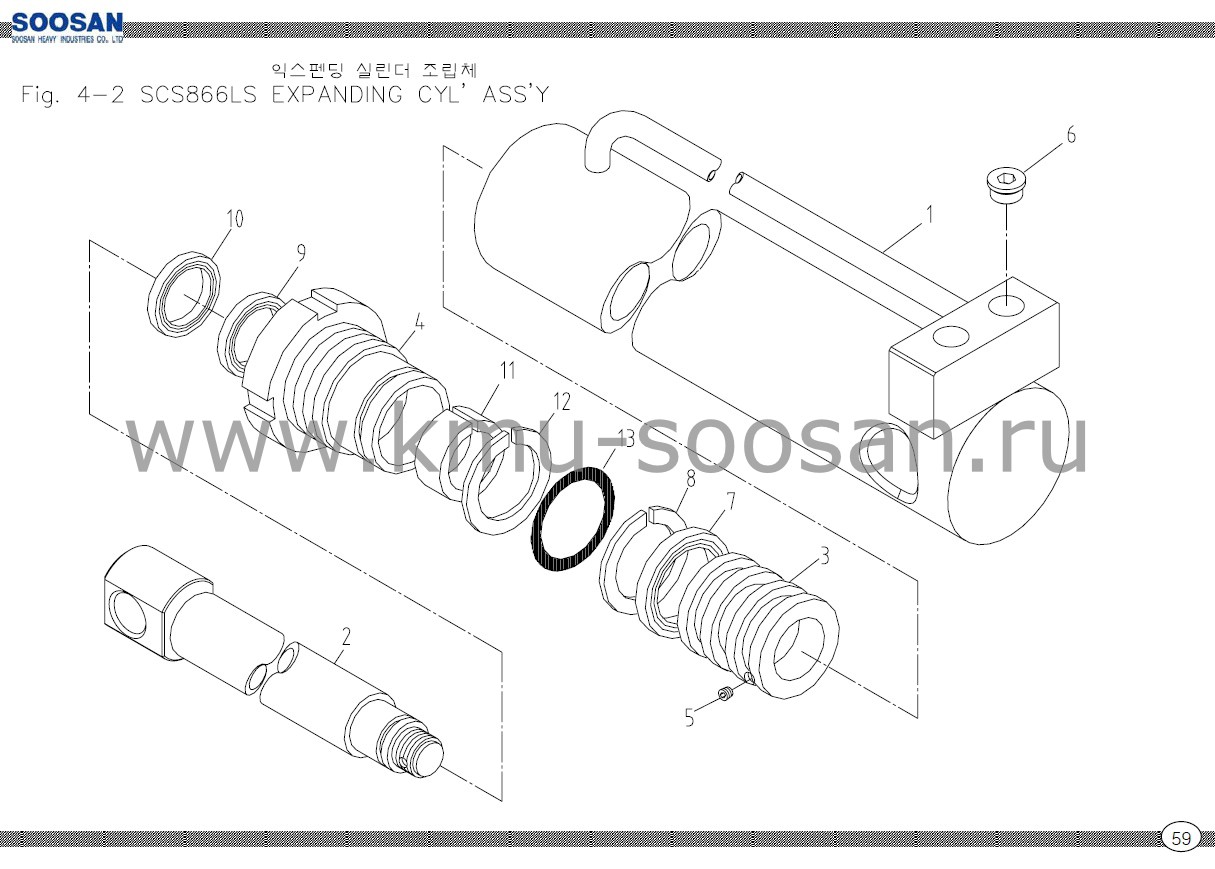

SCS866LS | ЦИЛИНДР ВЫДВИЖЕНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
i | ЦИЛИНДР В СБОРЕ | 1 | ||
2 | ШТОК В СБОРЕ | 1 | ||
3 | ПОРШЕНЬ | 1 | ||
4 | КРЫШКА ШТОКА | 1 | ||
5 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M6xP1.0x6L | |
6 | ПРОБКА | 2 | PT 1/4 | |
7 | КОМПАКТНАЯ ПРОКЛАДКА | 1 | PCB 3A0400-NCRO | |
8 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B P16 | |
9 | УПЛОТНЕНИЕ ШТОКА | 1 | NI-300(337346) D25x D29x20W | |
10 | ПЫЛЕВАЯ ШАЙБА | 1 | KDD 25 | |
11 | ИЗНАШИВАЕМОЕ КОЛЬЦО | 1 | D25x D29x20W | |
12 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | 1B G35 | |
13 | РЕЗЕРВНОЕ КОЛЬЦО | 1 | (T-3) G35 | |
14 | AS0980 | РЕМ КОМПЛЕКТ | 1 |
