Кран в сборе Soosan SCS 513
Запросить установку

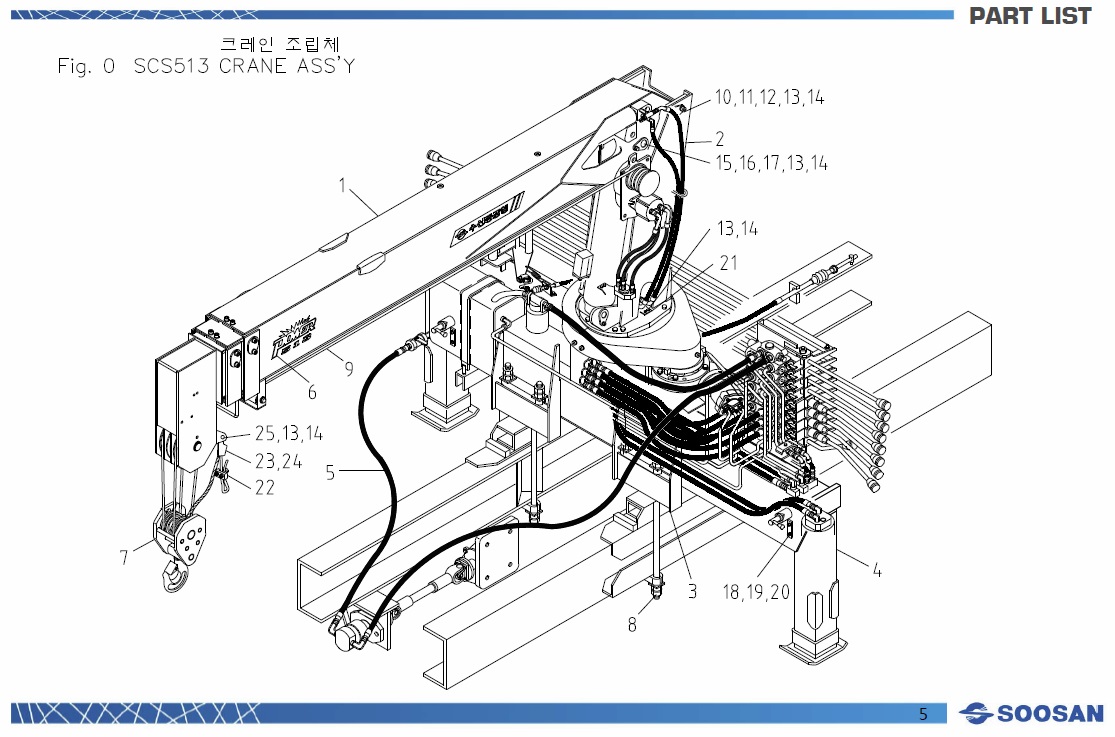

| SOOSAN | КРАН В СБОРЕ | SCS 333,334,335 | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 0 | B00012 | КРАН | 1 | |||
| B00008 | 1 | |||||
| 1 | B01000 | СТРЕЛА ПОДЪЕМА | 1 | |||
| 1-1 | E07100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | 1 | |||
| 1-1-1 | E07150 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ (1-Й) | 1 | |||
| 1-1-2 | E07200 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ (2-Й) | 1 | |||
| 2 | B02002 | КОЛОННА (БАШНЯ) | 1 | |||
| 2-1 | A02119 | БАРАБАН | 1 | |||
| 2-2 | A02132 | ЛЕБЕДКА | 1 | |||
| 2-3 | B07110 | ГИДРОЦИЛИНДР ПОДЪЕМА | 1 | |||
| 3 | B03008 | СТАНИНА (БАЗА) | 1 | |||
| 3-1 | A57250 | КОМПЛЕКТ ПОВОРОТА | 1 | |||
| 3-2 | A53162 | АДАПТЕР ПОВОРОТА | 1 | |||
| 3-3 | A57400 | ПОВОРОТНОЕ СОЕДИНЕНИЕ | 1 | |||
| 3-4 | B03460 | РАБОТА | 1 | |||
| 3-5 | B03157 | КОМПЛЕКТ НАКЛАДКИ ШЕСТЕРНИ | 1 | |||
| 4 | B04000 | ВЫНОСНАЯ ОПОРА | 2 | |||
| B04001 | 2 | |||||
| 4-1 | B07130 | ЦИЛИНДР ОПУСКАНИЯ | 2 | |||
| A57130 | 2 | |||||
| 5 | B05007 | ТРУБОПРОВОД | 1 | |||
| 5-1 | B05153 | РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД | 1 | |||
| 5-2 | B05131 | СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДОВ ЦИЛИНДРА ПОДЪЕМА | 1 | |||
| 5-3 | B05155 | ТРУБОПРОВОД ЛЕБЕДКИ | 1 | |||
| 5-4 | B05156 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | |||
| 5-5 | B05157 | ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА | 1 | |||
| 5-6 | B05158 | ТРУБОПРОВОД АУТРИГГЕРА | 1 | |||
| 5-7 | B05202 | ТРУБОПРОВОД ОГРАНИЧЕНИЯ НАГРУЗКИ | 1 | |||
| 6 | B09140 | СТИКЕР | 1 | |||
| 7 | B09200 | ГАК | 1 | |||
| 8 | G36017 | ОСНОВАНИЕ | 1 | HYUNDAI(4.5,5)TON | ||
| G36018 | 1 | HYUNDAI(4.5,5)TON + R/O | ||||
| G36019 | 1 | HYUNDAI(4.5,5)TON + R/A | ||||
| 8-1 | G36105 | ОТБОР МОЩНОСТИ И ЧАСТЬ НАСОСА | 1 | |||
| 8-2 | A06221 | ЧАСТЬ M/T | 1 | HYUNDAI(4.5,5)TON | ||
| A06222 | ЧАСТЬ R/O M/T | 1 | HYUNDAI(4.5,5)TON +R/O | |||
| A06228 | ЧАСТЬ R/A M/T | 1 | HYUNDAI(4.5,5)TON +R/A | |||
| 8-3 | A56113 | ЧАСТЬ СИСТЕМЫ АКСЕЛЕРАТОРА | 1 | |||
| 8-4 | B16106 | ЧАСТЬ ТРУБОПРОВОДА R/О M/T | 1 | HYUNDAI(4.5,5)TON +R/O | ||
| B16108 | ЧАСТЬ ТРУБОПРОВОДА R/A M/T | 1 | HYUNDAI(4.5,5)TON +R/A | |||
| 8-5 | A56142 | ЧАСТЬ КОРОБА НАГРУЗКИ | 1 | |||
| 8-6 | A36103 | ЧАСТЬ ТРУБОПРОВОДА M/T | 1 | |||
| 9 | A20100 | ПРОВОЛОЧНЫЙ КАНАТ | 1 | Ф8х70m | ||
| 10 | B00101 | ВАЛ-ШЕСТЕРНЯ | 1 | |||
| 11 | 4111011 | КОНТРГАЙКА | 1 | AN10 | ||
| 12 | 4230009 | СТОПОРНАЯ ШАЙБА | 1 | AW10 | ||
| 13 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 7 | M10xP1.5xL20 | ||
| 14 | 4211011 | ПРУЖИННАЯ ШАЙБА | 7 | M10 | ||
| 15 | B00105 | ВАЛ-ШЕСТЕРНЯ | 1 | |||
| 16 | 4111010 | КОНТРГАЙКА | 1 | AN9 | ||
| 17 | 4230008 | СТОПОРНАЯ ШАЙБА | 1 | AW9 | ||
| 18 | B00100 | СТОППЕР | 2 | |||
| 19 | 4010368 | ГНЕЗДОВОЙ БОЛТ | 4 | M12xP1.75x L16 | ||
| 20 | 4211012 | ПРУЖИННАЯ ШАЙБА | 4 | M12xP1.75x L16 | ||
| 21 | A50100 | СТОППЕР | 2 | |||
| 22 | 4500001 | ЗАЖИМ ТРОСА | 1 | Ф8 | ||
| 23 | A21383 | ОТКРЫТОЕ ГНЕЗДО | 1 | |||
| 24 | A00110 | КЛИНОВЫЙ ЗАЖИМ | 2 | |||
| 25 | A21380 | ВАЛ-ШЕСТЕРНЯ | 1 | |||
| 26 | B05500 | ПРОВОДКА | 1 | |||
