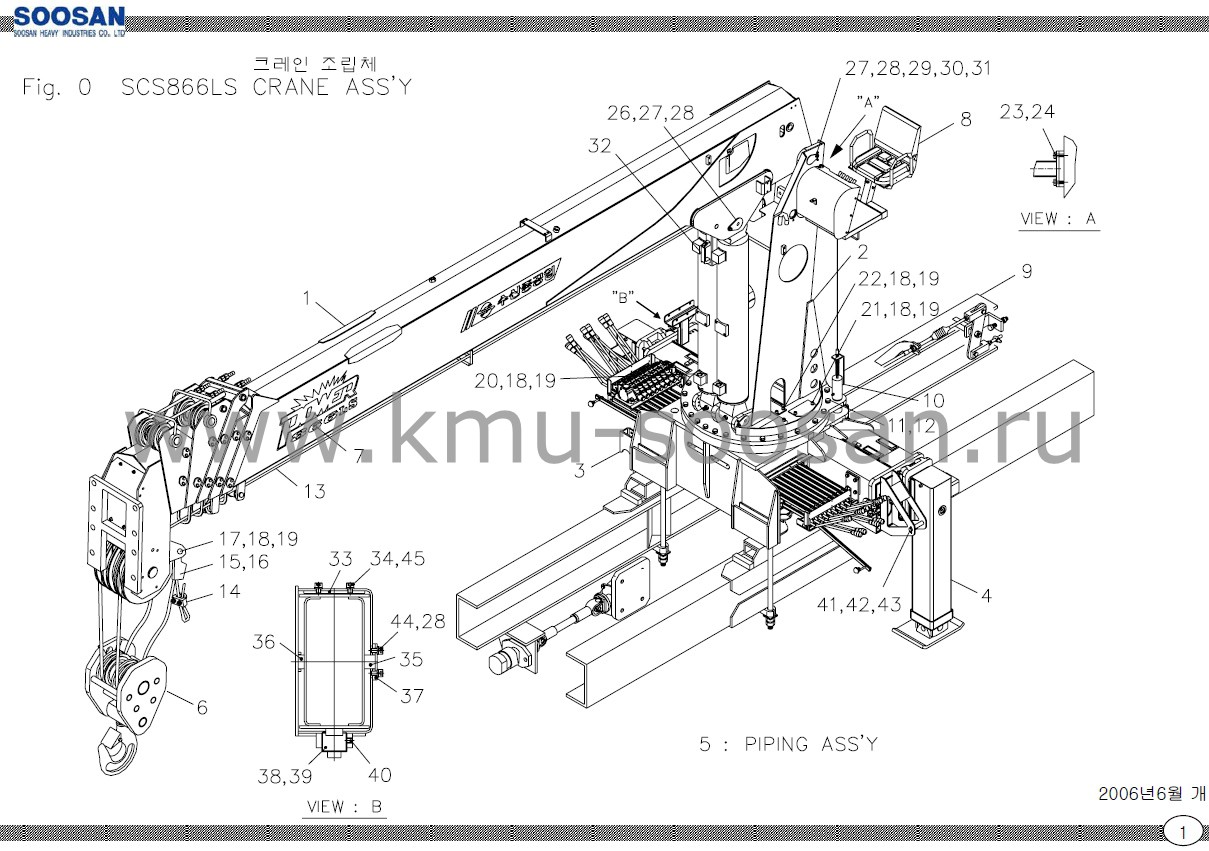

| SCS866LS |
КРАН В СБОРЕ |
|
|
| Nо |
ДЕТАЛЬ |
ОПИСАНИЕ |
Кол-во |
ПРИМЕЧАНИЕ |
| 0 |
J10033 |
КРАН В СБОРЕ |
1 |
5 ton |
| 0 |
J10034 |
1 |
8 ton |
| 1 |
J11003 |
СТРЕЛА В СБОРЕ |
1 |
|
| 1-1 |
J17100 |
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ |
1 |
|
| 1-1-1 |
J17101 |
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (1-Й) |
1 |
|
| 1-1-2 |
J17102 |
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (2-Й) |
1 |
|
| 1-1-3 |
J17103 |
ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (3-Й) |
1 |
|
| 2 |
J12004 |
КОЛЛЕКТОР В СБОРЕ |
1 |
|
| 2-1 |
A57200 |
РЕДУКТОР ЛЕБЕДКИ В СБОРЕ |
1 |
|
| 2-2 |
J17150 |
ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ |
2 |
|
| 2-3 |
J17250 |
РЕДУКТОР ПОВОРОТА В СБОРЕ |
1 |
|
| 3 |
J13017 |
СТАНИНА (РАМА) В СБОРЕ |
1 |
|
| 3-1 |
J17463 |
ПОВОРОТНОЕ СОЕДИНЕНИЕ В СБОРЕ |
1 |
|
| 3-2 |
J13475 |
УПРАВЛЕНИЕ В СБОРЕ |
1 |
|
| 3-2-1 |
J13476 |
КОМПЛЕКТ СТЕНДА КЛАПАНА |
1 |
|
| 3-2-2 |
J13491 |
РЫЧАГИ В СБОРЕ |
1 |
|
| 3-3 |
J13515 |
КОМПЛЕКТ ПЕРЕПУСКНОГО КЛАПАНА |
1 |
|
| 4 |
J14008 |
АУТРИГЕРЫ В СБОРЕ |
2 |
5 ton |
| J14009 |
2 |
8 ton |
| 4-1 |
A57130 |
ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ |
2 |
5 ton |
| A57131 |
2 |
8 ton |
| 4-2 |
J17123 |
ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ |
2 |
|
| 5 |
J15011 |
ТРУБОПРОВОД В СБОРЕ |
1 |
|
| 5-1 |
J15287 |
РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД |
1 |
|
| 5-2 |
J15212 |
ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ОПУСКАНИЯ |
1 |
|
| 5-3 |
J15286 |
ТРУБОПРОВОД ЛЕБЕДКИ |
1 |
|
| 5-4 |
J15115 |
ТРУБОПРОВОД ДОП.ЛЕБЕДКИ |
1 |
|
| 5-5 |
J15214 |
ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ |
1 |
|
| 5-6 |
J15215 |
ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА |
1 |
|
| 5-7 |
J15264 |
ТРУБОПРОВОД АУТРИГГЕРА |
1 |
|
| 6 |
A59/200 |
КРЮК В СБОРЕ |
1 |
|
| 7 |
J19/000 |
СТИКЕРЫ В СБОРЕ |
1 |
|
| 8 |
J12/500 |
КРЕСЛО ОПЕРАТОРА В СБОРЕ |
1 |
|
| 8-1 |
A82605 |
КОМПЛЕКТ ПЕДАЛИ |
1 |
|
| 9 |
J16060 |
ОСНОВАНИЕ В СБОРЕ |
1 |
|
| 9-1 |
- |
ОТБОР МОЩНОСТИ И ЧАСТЬ ГИДРОСОС |
1 |
|
| 9-2 |
J16106 |
ЧАСТЬ R/A M/T |
1 |
|
| 9-3 |
- |
ЧАСТЬ СИСТЕМЫ АКСЕЛЕРАТОРА |
1 |
|
| 9-4 |
J16112 |
ЧАСТЬ ТРУБОПРОВОДА R/A M/T |
1 |
|
| 9-5 |
B16115 |
ЧАСТЬ КОРОБА НАГРУЗКИ |
1 |
|
| 9-6 |
- |
ЧАСТЬ ТРУБОПРОВОДА |
1 |
|
| 9-6-1 |
W62/000 |
МАСЛОБАК В СБОРЕ |
1 |
|
| 10 |
J10130 |
СТОПОРНАЯ СИСТЕМА |
1 |
|
| 11 |
4004261 |
ШСТИГРАННЫЙ БОЛТ |
30 |
M16xP2.0xL50 |
| 12 |
4211014 |
ПРУЖИННАЯ ШАЙБА |
30 |
M16 |
| 13 |
B10601 |
СТАЛЬНОЙ ТРОС |
1 |
Ф10х 120m |
| 14 |
4500002 |
ЗАЖИМ ТРОСА |
2 |
Ф10 |
| 15 |
A50110 |
ОТКРЫТОЕ ГНЕЗДО |
1 |
|
| 16 |
A00110 |
КЛИНОВЫЙ ЗАЖИМ |
2 |
|
| 17 |
A21380 |
ВАЛ |
1 |
|
| 18 |
4010060 |
ГНЕЗДОВОЙ БОЛТ |
9 |
M10xP1.5х L20 |
| 19 |
4211011 |
ПРУЖИННАЯ ШАЙБА |
9 |
M10 |
| 20 |
J10106 |
КРЫШКА |
1 |
|
| 21 |
J12616 |
КРЫШКА |
1 |
t2.3 |
| 22 |
J12618 |
СТОППЕР |
1 |
t6 |
| 23 |
4002202 |
ШЕСТИГРАННЫЙ БОЛТ |
4 |
M12 xP1.75x L30 |
| 24 |
4211012 |
ПРУЖИННАЯ ШАЙБА |
4 |
M12 |
| 25 |
- |
- |
- |
|
| 26 |
J10103 |
ШТИФТ |
1 |
|
| 27 |
4010060 |
ГНЕЗДОВОЙ БОЛТ |
4 |
M10xP1.5xL20 |
| 28 |
4211011 |
ПРУЖИННАЯ ШАЙБА |
6 |
M10 |
| 29 |
J10100 |
ШТИФТ |
1 |
|
| 30 |
4111013 |
КОНТРГАЙКА |
1 |
AN12 |
| 31 |
4230011 |
СТОПОРНАЯ ШАЙБА |
1 |
AN12 |
| 32 |
J10127 |
РАЗДЕЛИТЕЛЬ |
1 |
|
| 33 |
J10140 |
СТОППЕР |
2 |
t6 |
| 34 |
4010058 |
ГНЕЗДОВОЙ БОЛТ |
4 |
M10xP1.5xL12 |
| 35 |
J14604 |
ПЛАСТИНА СКОЛЬЖЕНИЯ |
2 |
Ф30х L24 |
| 36 |
J14605 |
ПЛАСТИНА СКОЛЬЖЕНИЯ |
2 |
Ф30xL13.5 |
| 37 |
A11651 |
ПЛАСТИНА |
2 |
t4.5x50x70 |
| 38 |
A73145 |
ЗАГЛУШКА ВИНТА |
2 |
D56 xL60 |
| 39 |
A73146 |
ПЛАСТИНА СКОЛЬЖЕНИЯ |
2 |
D46 xL16 |
| 40 |
4040059 |
УСТАНОВОЧНЫЙ ВИНТ |
2 |
M12xP1.75xL12 |
| 41 |
J10141 |
ШТИФТ |
2 |
Ф23 |
| 42 |
J10142 |
ВТУЛКА |
4 |
Ф26.7x t2.77 |
| 43 |
4320008 |
ШПЛИНТ |
2 |
SSP-19 |
| 44 |
4010059 |
ГНЕЗДОВОЙ БОЛТ |
4 |
M10x P1.5xL16 |
| 45 |
4200008 |
ПЛОСКАЯ ШАЙБА |
4 |
M10 |
