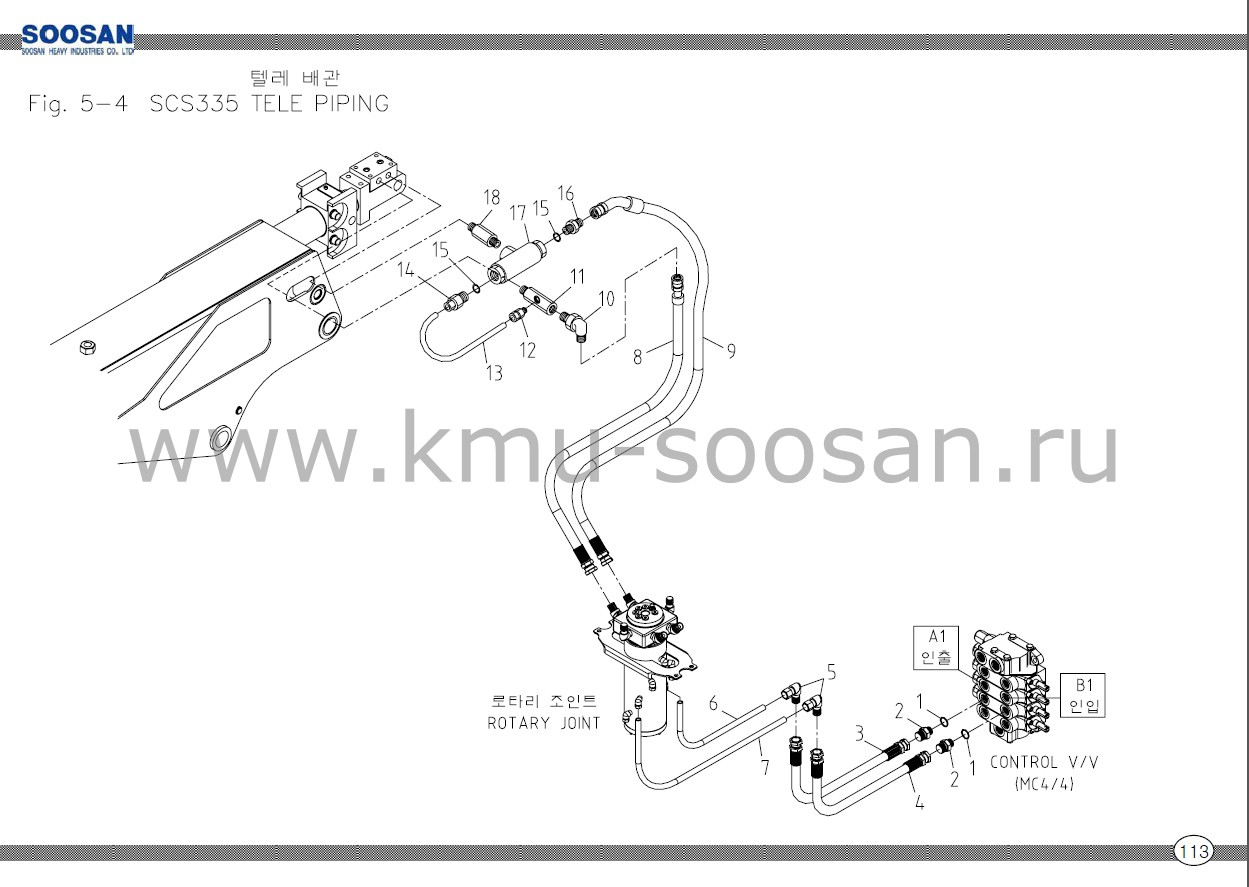

Схема подключение гидроцилиндра выдвижения Soosan SCS 333,334,335
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ТЕЛЕСКОПИРОВАНИЯ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851017 | КОЛЬЦО СТОПОРНОЕ | 2 | P18-1B |
| 2 | 2710306 | ПЕРХОДНИК | 2 | PF3/8(H)x PF1/2 |
| 3 | 2551133 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL680 |
| 4 | 2551135 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L730 |
| 5 | 2553150 | МАСЛЯНЫЙ ШЛАНГ | 2 | D9xP210x L1400 |
| 6 | B15115 | ПЕРЕХОДНИК | 2 | HEX.22x 127 |
| 7 | 2851002 | КОЛЬЦО СТОПОРНОЕ | 2 | P4-1B |
