Станина(база) Soosan SCS 736 TOP
Запросить установку

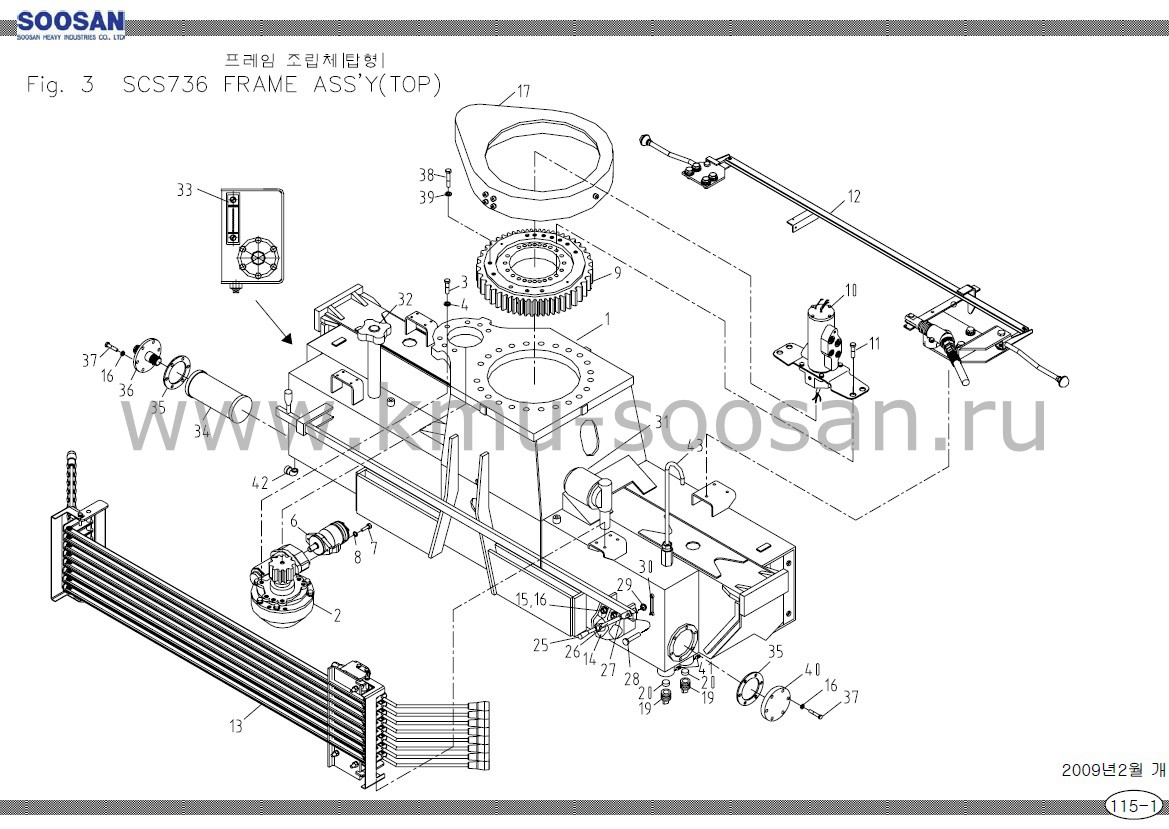

| SOOSAN | СТАНИНА (БАЗА) В СБОРЕ | SCS736(STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | B13100 | КОРПУС РАМЫ (СТАНИНА) | 1 | |
| 2 | J17250 | ПОВОРОТНЫЙ РЕДУКТОР, РЕДУКТОР ПОВОРОТА КОЛОННЫ(БАШНИ) | 1 | |
| 3 | 4002265 | ШЕСТИГРАННЫЙ БОЛТ | 7 | M16xP2.0xL55 |
| 4 | 4210014 | ПРУЖИННАЯ ШАЙБА | 7 | M16 |
| 5 | - | - | - | |
| 6 | B17304 | ГИДРОМОТОР РЕДУКТОРА ПОВОРОТА | 1 | MP80C |
| 7 | 4002204 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12x P1.75x L35 |
| 8 | 4210012 | ПРУЖИННАЯ ШАЙБА | 2 | M12 |
| 9 | B13178 | ОПОРНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНАЯ ШЕСТЕРНЯ, ОПОРНАЯ ШЕСТЕРНЯ КОЛОННЫ, ГЛАВНАЯ ШЕСТЕРНЯ, ПОВОРОТНАЯ ШЕСТЕРНЯ, ПОВОРОТНЫЙ ПОДШИПНИК, ОПУ, ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО, ПОДШИПНИК ОПОРНЫЙ КОЛОННЫ | 1 | SISO-600 |
| 10 | B17001 | КОЛЛЕКТОР ПОВОРОТА, ГИДРОШАРНИР, ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, ГИДРАВЛИЧЕСКИЙ КОЛЛЕКТОР, ПОВОРОТАНЫЙ КОЛЛЕКТОР, ПОВОРОТНЫЙ ШАРНИР | 1 | |
| 11 | 4004361 | ШЕСТИГРАННЫЙ БОЛТ | 23 | M22xP2.5xL110 |
| 12 | B19400 | СИСТЕМА АКСЕЛЕРАТОРА В СБОРЕ | 1 | |
| 13 | J13450 | РАБОЧИЙ АУТРИГГЕР В СБОРЕ | 1 | MC3/83-45 |
| 14 | B17609 | ПЕРЕПУСКНОЙ КЛАПАН | 1 | PF3/4 |
| 15 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 2 | M10 xP1.5x L16 |
| 16 | 4210011 | ПРУЖИННАЯ ШАЙБА | 14 | M10 |
| 17 | B13228 | КОРПУС ОПУ | 1 | |
| 18 | - | - | - | |
| 19 | A73145 | ЗАГЛУШКА ВИНТА | 2 | |
| 20 | A73146 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | |
| 21 | - | - | - | |
| 22 | - | - | - | |
| 23 | - | - | - | |
| 24 | A73138 | РЫЧАГ ПЕРЕПУСКНОЙ | 1 | |
| 25 | A73141 | РУЧКА | 2 | |
| 26 | A73142 | БАЛКА РУКОЯТКИ | 1 | |
| 27 | A73143 | ЗАЖИМ | 1 | |
| 28 | A73144 | ШТИФТ | 1 | |
| 29 | 4200005 | ПЛОСКАЯ ШАЙБА | 1 | M5 |
| 30 | 4320004 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | SPP-5 |
| 31 | A57504 | ЛИНЕЙНЫЙ ФИЛЬТР | 1 | |
| 32 | B93177 | САПУН | 1 | |
| 33 | A86247 | МАСЛОМЕР | 1 | UC.FLT.223X |
| 34 | B13179 | ВПУСКНОЙ ФИЛЬТР | 1 | HYD-SE-12 (1 1/2") |
| 35 | B13239 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | |
| 36 | B13240 | ВСАСЫВАЮЩАЯ ТРУБА | 1 | |
| 37 | 4002174 | ШЕСТИГРАННЫЙ БОЛТ | 12 | M10xP1.5xL20 |
| 38 | 4004353 | HШЕСТИГРАННЫЙ БОЛТ | 12 | M22xP2.5xL70 |
| 39 | 4210017 | ПРУЖИННАЯ ШАЙБА | 12 | M22 |
| 40 | B13226 | КРЫШКА МАСЛОБАКА | 1 | |
| 41 | 4040059 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M12x P1.75x L12 |
| 42 | 2702294 | СЛИВНАЯ ПРОБКА | 1 | PT 3/4 |
| 43 | J13611 | САПУН | 1 | |
