Станина(база) Soosan SCS 746L STD
Запросить установку

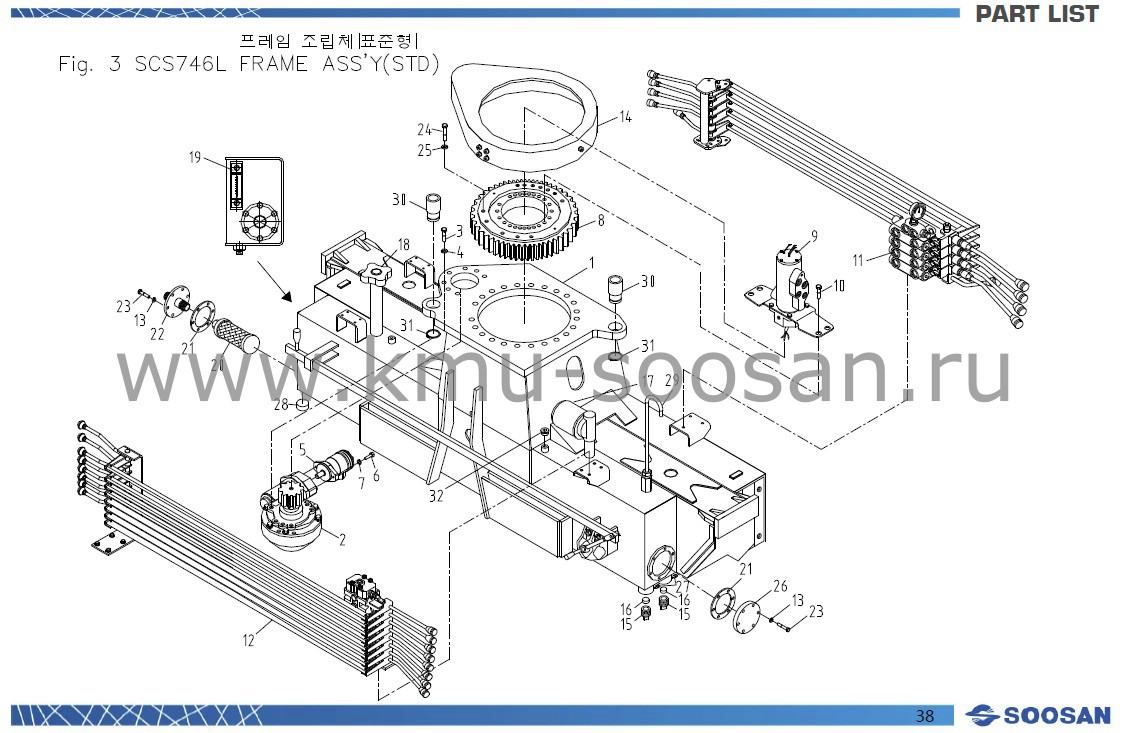

| SOOSAN | СТАНИНА (БАЗА) В СБОРЕ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | J1З131 | СТАНИНА (БАЗА, ОСНОВАНИЕ) В СБОРЕ | 1 | |
| 2 | J17250 | ПОВОРОТНЫЙ РЕДУКТОР, РЕДУКТОР ПОВОРОТА КОЛОННЫ(БАШНИ) | 1 | Fig. 3-1 |
| 3 | 4002265 | ШЕСТИГРАННЫЙ БОЛТ | 7 | M16x P2.0 x L55 |
| 4 | 4210014 | ПРУЖИННАЯ ШАЙБА | 7 | M16 |
| 5 | B17304 | ПОВОРОТНЫЙ МОТОР | 1 | MP80C |
| 6 | 4002204 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12xPl.75xL35 |
| 7 | 4210012 | ПРУЖИННАЯ ШАЙБА | 2 | M12 |
| 8 | J17290 | ОПОРНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНАЯ ШЕСТЕРНЯ, ОПОРНАЯ ШЕСТЕРНЯ КОЛОННЫ, ГЛАВНАЯ ШЕСТЕРНЯ, ПОВОРОТНАЯ ШЕСТЕРНЯ, ПОВОРОТНЫЙ ПОДШИПНИК, ОПУ, ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО, ПОДШИПНИК ОПОРНЫЙ КОЛОННЫ | 1 | |
| 9 | J17450 | КОЛЛЕКТОР ПОВОРОТА, ГИДРОШАРНИР, ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, ГИДРАВЛИЧЕСКИЙ КОЛЛЕКТОР, ПОВОРОТАНЫЙ КОЛЛЕКТОР, ПОВОРОТНЫЙ ШАРНИР | 1 | TOPg Fig. 3-2 |
| 10 | 4004361 | ШЕСТИГРАННЫЙ БОЛТ | 23 | M22xP2.5xL110 |
| 11 | B19400 | СИСТЕМА В СБОРЕ | 1 | Fig. 3-3 SL5 |
| 12 | J1З450 | УЗЕЛ ЭКСПЛУАТАЦИИ | 1 | MC3-8 F |
| 13 | В17609 | ОТВОДНОЕ УСТРОЙСТВО КЛАПАН | 1 | |
| 14 | 4010059 | БОЛТ-ГНЕЗДО | 2 | M10x P1.5 x L16 |
| 15 | 4210011 | ПРУЖИННАЯ ШАЙБА | 14 | M10 |
| 16 | J13600 | КОМПЛЕКТ КРЫШЕК ШЕСТЕРНИ | 1 | Fig. 3-5 |
| 17 | J10601 | ВИНТОВАЯ ЗАГЛУШКА | 4 | |
| 18 | J10602 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | |
| 19 | A73138 | ОТВОДНОЕ УСТРОЙСТВО РЫЧАГ | 1 | |
| 20 | A73141 | РУЧКА | 2 | |
| 21 | A73142 | РУЛЬ | 1 | |
| 22 | A73143 | ЗАЖИМ | 1 | |
| 23 | A73144 | ГАЙКА | 1 | |
| 24 | 4200005 | ПЛОСКАЯ ШАЙБА | 1 | Ф5 |
| 25 | 4320004 | ШПЛИНТ | 1 | SPP-5 |
| 26 | A57504 | ЛИНЕЙНЫЙ ФИЛЬТР | 1 | |
| 27 | B93177 | ВОЗДУХОСБОРНИК | 1 | |
| 28 | A86247 | ДАТЧИК УРОВНЯ | 1 | UC.FLT.223X |
| 29 | B13179 | ВПУСКНОЙ ФИЛЬТР | 1 | HYD-SE-12(1 1/2“) |
| 30 | B13239 | УПЛОТНИТЕЛЬ | 2 | |
| 31 | B13240 | ПРИЕМНАЯ ТРУБА | 1 | |
| 32 | 4002174 | ШЕСТИГРАННЫЙ БОЛТ | 12 | M10 x P1.5x20 |
| 33 | 4004353 | ШЕСТИГРАННЫЙ БОЛТ | 15 | M22 x P2.5xL70 |
| 34 | 4210017 | ПРУЖИННАЯ ШАЙБА | 15 | M22 |
| 35 | B13226 | МАСЛЯНАЯ КРЫШКА | 1 | |
| 36 | 4040059 | УСТАНОВОЧНЫЙ ВИНТ | 4 | M12xPl.75xL12 |
| 37 | 2702294 | ПОЛАЯ ШЕСТИГРАННАЯ ЗАГЛУШКА(МАГНИТНАЯ) | 1 | PT3/4" |
