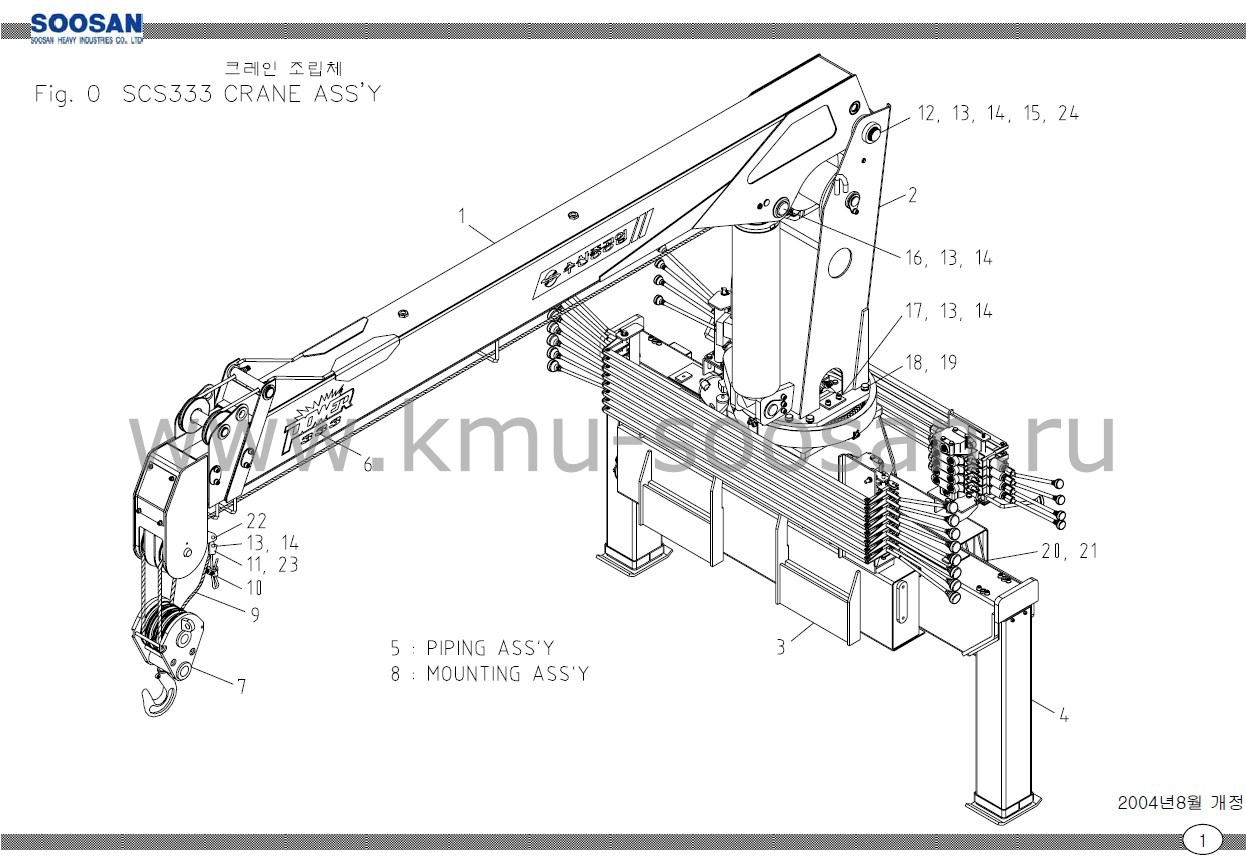

Кран в сборе Soosan SCS 333
Запросить установку
| SOOSAN | ОСНОВНЫЕ ЧАСТИ КРАНА | SCS 333 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Количество | ПРИМЕЧАНИЕ |
| 0 | G50 000 | КРАН В СБОРЕ | 1 | |
| 1 | G31 000 | СТРЕЛА В СБОРЕ | 1 | |
| 1-1 | G37 100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
| 2 | G32 000 | ПОВОРОТНЫЙ ПОСТ В СБОРЕ (КОЛОННА, БАШНЯ) | 1 | |
| 2-1 | A07 110 | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | |
| 2-2 | A02 132 | КОЛЬЦО ЛЕБЕДКИ В СБОРЕ | 1 | |
| 3 | G53 000 | СТАНИНА (ОСНОВАНИЕ, БАЗА) В СБОРЕ | 1 | |
| 3-1 | G37 400 | КОЛЛЕКТОР В СБОРЕ | 1 | |
| 3-2 | A07 250 | ПОВОРОТНОЕ КОЛЬЦО (ОПУ)В СБОРЕ | 1 | |
| 3-3 | G33 602 | КРЫШКА РЕДУКТОРА В СБОРЕ | 1 | |
| 3-4 | G33 200 | ПОСТ УПРАВЛЕНИЯ В СБОРЕ I | 1 | |
| 3-5 | G33 300 | ПОСТ УПРАВЛЕНИЯ В СБОРЕ II | 1 | |
| 4 | G54 000 | АУТРИГЕР В СБОРЕ | 2 | |
| 4-1 | A07 130 | ЦИЛИНДР ПОДЪЕМА | 2 | |
| 4-2 | A07 120 | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 2 | |
| 5 | G55 000 | СХЕМА ПОДКЛЮЧЕНИЯ | 1 | |
| 5-1 | G35 100 | СХЕМА ПОДКЛЮЧЕНИЯ РАСПРЕДЕЛИТЕЛЯ | 1 | |
| 5-2 | G35 102 | СХЕМА ВЫДВИЖЕНИЯ | 1 | |
| 5-3 | G35 103 | ПОДКЛЮЧЕНИЕ ГИДРОМОТОРА ЛЕБЁДКИ | 1 | |
| 5-4 | G35 105 | ПОДКЛЮЧЕНИЕ ЦИЛИНДРОВ ВЫДВИЖЕНИЯ | 1 | |
| 5-5 | G35 107 | ПОДКЛЮЧЕНИЕ КОЛОННЫ | 1 | |
| 5-6 | G55 100 | ПОДКЛЮЧЕНИЕ АУТРИЕРА | 1 | |
| 6 | G59 100 | НАКЛЕЙКА В СБОРЕ | 1 | |
| 7 | A09 200 | ГАК В СБОРЕ | 1 | |
| G36 017 | 1 | HYNDAI(4.5,5)TON | ||
| 8 | G36 018 | БАШНЯ (КОЛОННА) В СБОРЕ | 1 | HYNDAI(4.5,5)TON + R/O |
| G36 019 | 1 | HYNDAI(4.5,5)TON + R/A | ||
| 8-1 | G36 105 | ГИДРОНАСОС И КОМ | 1 | |
| A06 221 | 1 | HYNDAI(4.5,5)TON | ||
| 8-2 | A06 222 | 1 | HYNDAI(4.5,5)TON +R/O | |
| A06 228 | 1 | HYNDAI(4.5,5)TON +R/A | ||
| 8-4 | B16 106 | СХЕМА СОЕДИНЕНИЯ | 1 | HYUNDAI(4.5,5)TON +R/O |
| B16 108 | СХЕМА СОЕДИНЕНИЯ | 1 | HYUNDAI(4.5,5)TON +R/A | |
| 8-5 | A56 142 | ЯЩИК ЗИП | 1 | |
| 8-6 | A36 103 | СХЕМА СОЕДИНЕНИЯ | 1 | |
| 9 | ТРОС ЛЕБЁДКИ | 1 | ||
| 10 | 4500001 | WIRE CLIP | 1 | MR8 |
| 11 | 1 | |||
| 12 | G30 601 | ГАЙКА | 1 | |
| 13 | 4211011 | ПРУЖИНА ВРАЩЕНИЯ | 7 | M10 |
| 14 | 4010059 | ГНЕЗДО БОЛТА | 7 | M10xP1.5xL16 |
| 15 | 4111010 | СТОПОРНАЯ ГАЙКА | 1 | AN09 |
| 16 | G30 604 | ГАЙКА ПОДЪЕМА | 1 | |
| 17 | A00 100 | СТОППЕР | 2 | |
| 18 | 4004262 | ШЕСТИГРАННЫЙ БОЛТ | 12 | M16x P2.0x L55 |
| 19 | 4211014 | ГИДРОПРУЖИНА | 12 | M16 |
| 20 | G30 607 | СХЕМА АУТРИГЕРА | 2 | |
| 21 | 4400006 | СТОПОРНОЕ КОЛЬЦО | 2 | S15 |
| 22 | ВАЛ | 1 | ||
| 23 | A21 383 | ОТКРЫТОЕ ГНЕЗДО | 1 | |
| 24 | 423 0008 | ГИДРОЗАМОК | 1 | AW09 |
