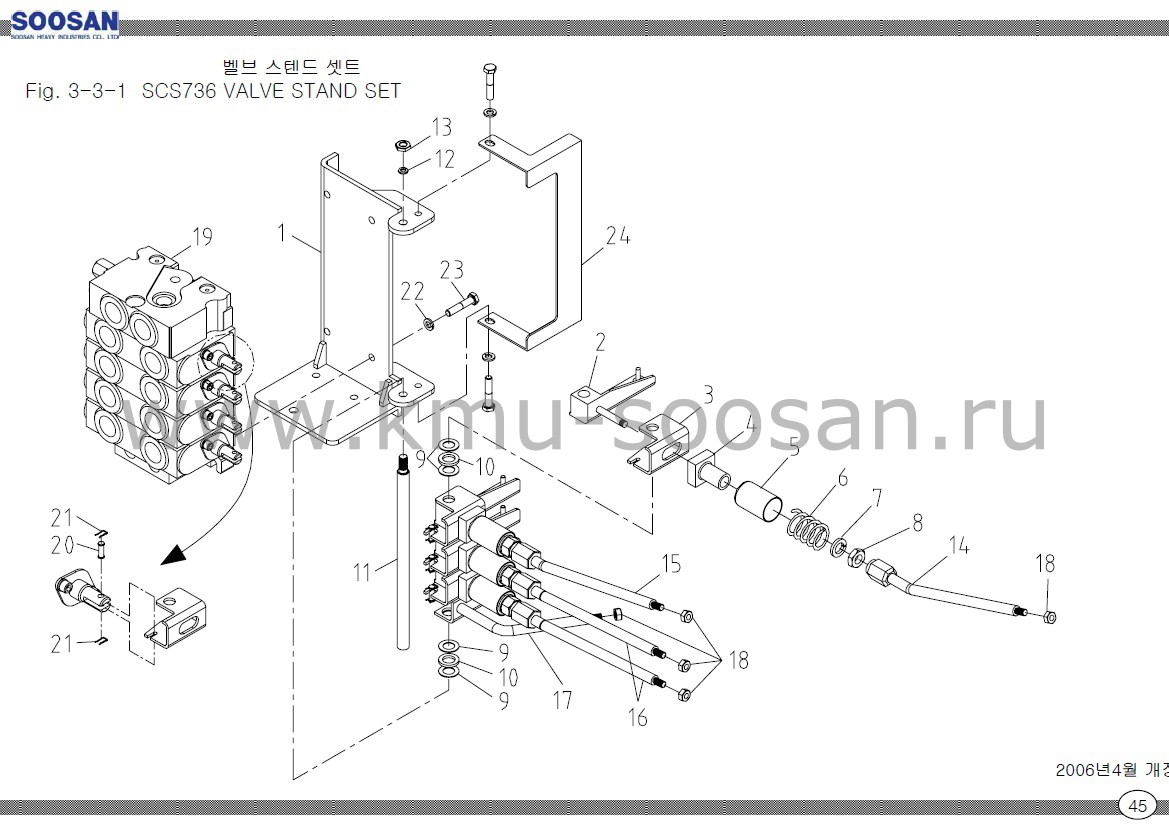

Крепление 4-х секц. гидрораспределителя Soosan SCS 736
Запросить установку
SOOSAN | РАСПРЕДЕЛИТЕЛЬ УПРАВЛЕНИЯ КРАНОМ | SCS736(STD) | ||||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
1 | J13402 | СТЕНД КЛАПАНА | 1 | |||
2 | B13254 | БЛОКИРУЮЩАЯ БАЛКА | 4 | |||
3 | B13258 | КОНСОЛЬ | 4 | |||
4 | A73416 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 4 | |||
5 | A73417 | КОЛПАЧОК | 4 | |||
6 | A73418 | ПРУЖИНА | 4 | |||
7 | 4200010 | ПЛОСКАЯ ШАЙБА | 4 | Ф 14 | ||
8 | 4101214 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M14xP2.0 | ||
9 | A73413 | ВИНИЛОВАЯ ШАЙБА | 10 | Ф24х 1t | ||
10 | J13408 | РАЗДЕЛИТЕЛЬ | 5 | Ф24 | ||
11 | J13409 | ШТИФТ | 1 | Ф 14 | ||
12 | 4210011 | ПРУЖИННАЯ ШАЙБА | 1 | M10 | ||
13 | 4101212 | ШЕСТИГРАННАЯ ГАЙКА | 1 | M10xP1.5 | ||
14 | B13259 | РЫЧАГ | 1 | |||
15 | B13261 | РЫЧАГ | 1 | |||
16 | B13263 | РЫЧАГ | 2 | |||
17 | A73438 | РЫЧАГ | 1 | |||
18 | 4101211 | ШЕСТИГРАННАЯ ГАЙКА | 5 | M8x P1.25 | ||
19 | J17604 | ГЛАВНЫЙ УПРАВЛЯЮЩИЙ КЛАПАН | 1 | RS14 | ||
20 | J17606 | ШТИФТ | 4 | |||
21 | J17607 | ЗАЖИМ | 8 | |||
22 | 4210010 | ПРУЖИННАЯ ШАЙБА | 6 | M8 | ||
23 | 4002147 | ШЕСТИГРАННАЯ БОЛТ | 6 | M10xP1.25xL16 | ||
24 | J13410 | СТИКЕР КРЫШКИ | 1 | t2.3 |
