Пост управления краном Soosan SCS 333,334,335
Запросить запчасти

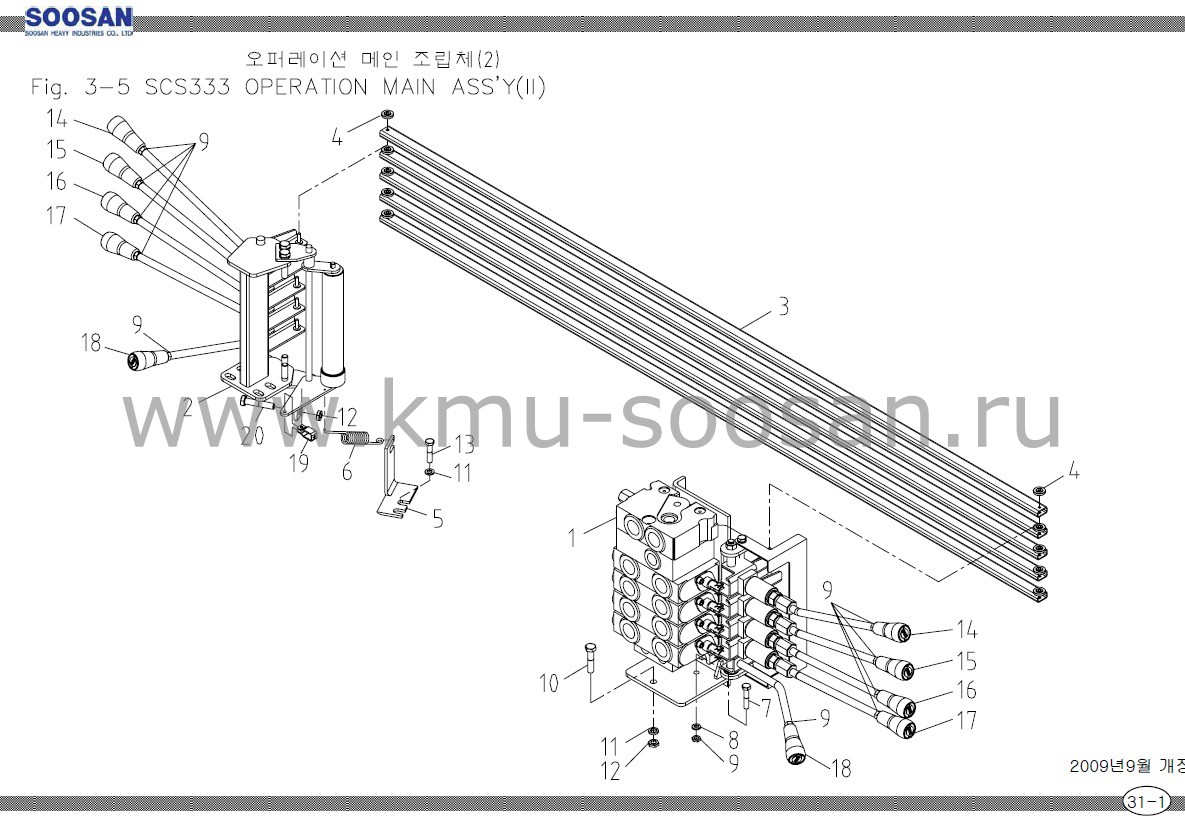

| SOOSAN | ПОСТ УПРАВЛЕНИЯ КРАНОМ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | G33310 | СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДКИ | 1 | |
| 2 | G33320 | СХЕМА ПОДКЛЮЧЕНИЯ РЫЧАГА | 1 | |
| 3 | G33202 | ТРУБКА | 5 | |
| 4 | 4120008 | ГАЙКА НАЖАТИЯ | 10 | Ф5 |
| 5 | В13193 | ПЛАСТИНА | 1 | |
| 6 | А73425 | ПРУЖИНА | 1 | |
| 7 | 4002151 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25x25L |
| 8 | 4210010 | ПРУЖИНА ВРАЩЕНИЯ | 2 | M8 |
| 9 | 4101211 | ШЕСТИГРАННАЯ ГАЙКА | 12 | M8XP1.25 |
| 10 | 4002178 | ШЕСТИГРАННЫЙ БОЛТ | 1 | M10xP1.5x30L |
| 11 | 4210011 | ПРУЖИНА ВРАЩЕНИЯ | 3 | M10 |
| 12 | 4101212 | ШЕСТИГРАННАЯ ГАЙКА | 2 | M10XP1.5 |
| 13 | 4002172 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M10XP1.5X16L |
| 14 | А09116 | СХЕМА ПОДЪЕМА | 2 | |
| 15 | А09131 | РЫЧАГ УПРАВЛЕНИЯ ЛЕБЕДКОЙ | 2 | |
| 16 | A09132 | РЫЧАГ УПРАВЛЕНИЯ СТРЕЛОЙ | 2 | |
| 17 | A09133 | РЫЧАГ УПРАВЛЕНИЯ РЕДУКТОРОМ | 2 | |
| 18 | A09136 | РЫЧАГИ В СБОРЕ | 2 | |
| 19 | A73412 | СОЕДИНИТЕЛЬ | 1 | |
| 20 | 4002184 | ШЕСТИГРАННЫЙ БОЛТ | 1 | M10xP1.5x50L |
