Пост управления 8-ми секц. гидрораспределителем Soosan SCS 746L
Запросить установку

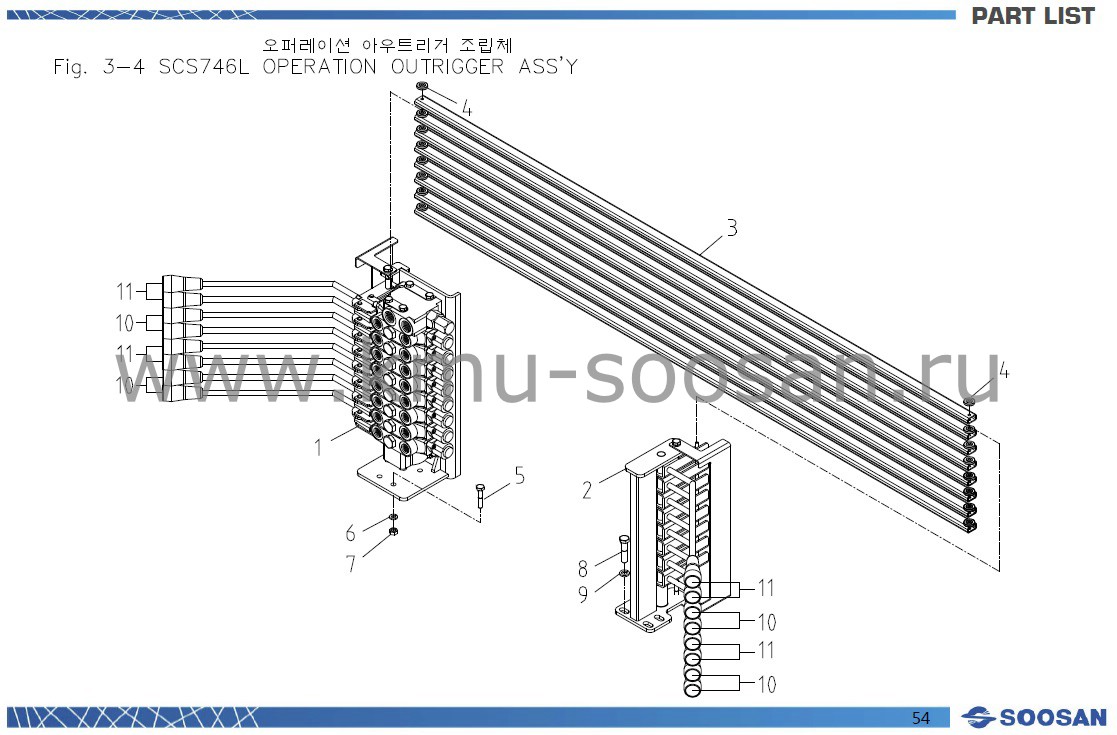

| SOOSAN | ПОСТ УПРАВЛЕНИЕ АУТРИГЕРАМИ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | J13451 | СХЕМА ПОДКЛЮЧЕНИЯ ПРОВОДОВ | 1 | 3-4-1 |
| 2 | J13461 | СХЕМА ПОДКЛЮЧЕНИЯ | 1 | 3-4-2 |
| 3 | B13265 | СХЕМА | 8 | |
| 4 | 4120008 | ГАЙКА | 16 | Ф5 |
| 5 | 4002151 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M8xP1.25xL25 |
| 6 | 4210010 | ШАЙБА ВРАЩЕНИЯ | 4 | M8 |
| 7 | 4101211 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M8xP1.25 |
| 8 | 4002178 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M10xP1.5xL30 |
| 9 | 4210011 | ШАЙБА ВРАЩЕНИЯ | 4 | M10 |
| 10 | J13632 | РЫЧАГ (ПОДЪЕМА) | 8 | |
| 11 | J13633 | РЫЧАГ (ВЫДВИЖЕНИЯ) | 8 | |
