Основные части крана Soosan SCS 736 TOP
Запросить установку

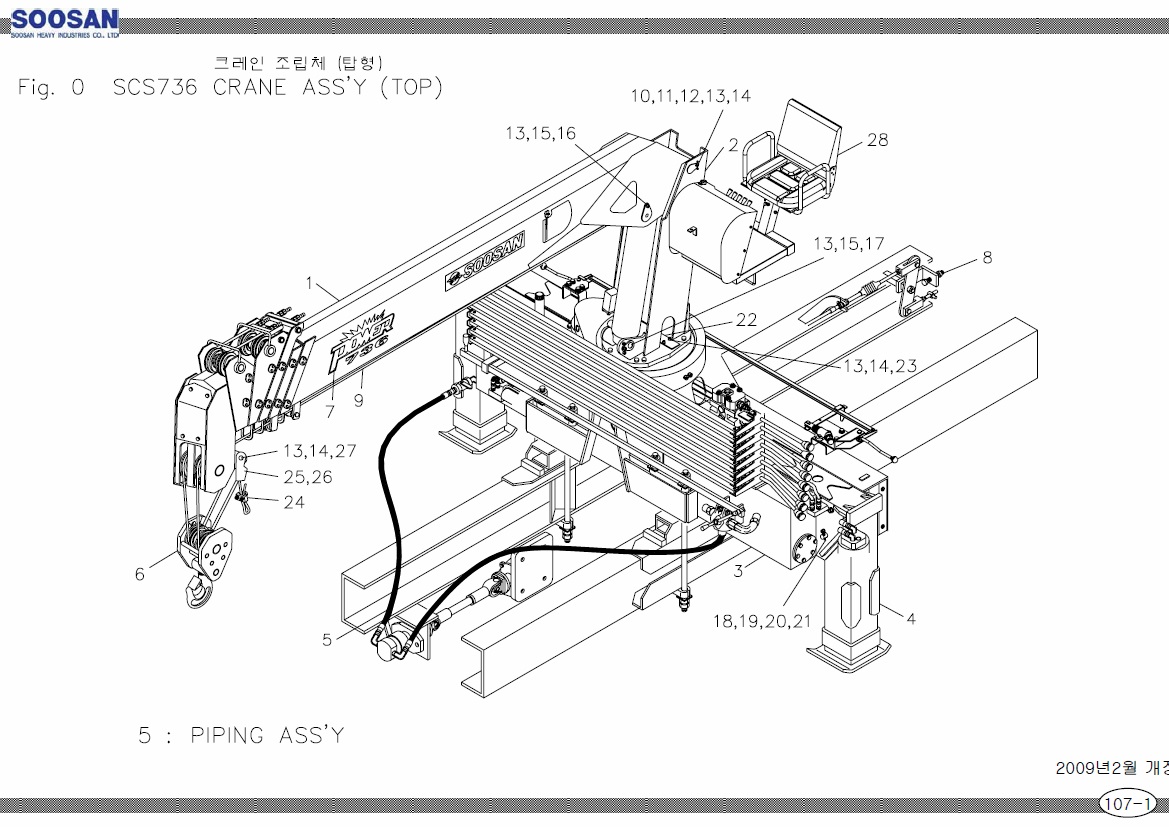

| SOOSAN | ОСНОВНЫЕ ЧАСТИ КРАНА | SCS736(STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 0 | B10017 | КРАН В СБОРЕ | 1 | 5 TON |
| 0 | B10014 | КРАН В СБОРЕ | 1 | 8 TON |
| 1 | A61000 | СТРЕЛА В СБОРЕ | 1 | |
| 1-1 | A67100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
| 1-1-1 | A67101 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (1-Й) | 1 | |
| 1-1-2 | A67160 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (2-Й) | 1 | |
| 1-1-3 | A67168 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (3-Й) | 1 | |
| 2 | B12000 | БАБКА ПОВОРОТА В СБОРЕ | 1 | |
| 2-1 | B17220 | ЛЕБЕДКА R/G В СБОРЕ | 1 | |
| 2-2 | A57110 | ДЕРРИК-ЦИЛИНДР В СБОРЕ | 1 | |
| 3 | B13009 | РАМА В СБОРЕ | 1 | |
| 3-1 | A57250 | ПОВОРОТНЫЙ РЕДУКТОР В СБОРЕ | 1 | |
| 3-1-1 | J13300 | КОМПЛЕКТ АДАПТЕРОВ ПОВОРОТА R/G | 1 | |
| 3-1-2 | B13439 | ЦИЛИНДР СТОПОРА ПОВОРОТА | 1 | |
| 3-2 | B17000 | КОЛЛЕКТОР В СБОРЕ | 1 | |
| 3-3 | J13400 | РАБОЧИЙ БЛОК В СБОРЕ | 1 | |
| 3-3-1 | J13401 | КОМПЛЕКТ СТЕНДА КЛАПАНА | 1 | |
| 3-3-2 | J13411 | КОМПЛЕКТ СТЕНДА РЫЧАГА | 1 | |
| 3-4 | J13450 | АУТРИГГЕР В СБОРЕ | 1 | |
| 3-4-1 | J13451 | КЛАПАН В СБОРЕ | 1 | |
| 3-4-2 | J13461 | РЫЧАГИ В СБОРЕ | 1 | |
| 3-5 | B13228 | КОМПЛЕКТ НАКЛАДКИ ШЕСТЕРНИ | 1 | |
| 4 | B14000 | АУТРИГЕРЫ В СБОРЕ В СБОРЕ | 2 | 5 TON |
| B14001 | 2 | 8 TON | ||
| 4-1 | A57130 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 2 | 5 TON |
| A57131 | 2 | 8 TON | ||
| 4-2 | B17120 | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 2 | |
| 5 | B15012 | ТРУБОПРОВОД В СБОРЕ | 1 | |
| 5-1 | J15191 | УПРАВЛЕНИЕ РЫЧАГАМИ | 1 | |
| 5-2 | B15013 | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ОПУСКАНИЯ | 1 | |
| 5-3 | B15014 | ТРУБОПРОВОД ЛЕБЕДКИ | 1 | |
| 5-4 | B15015 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | |
| 5-5 | B15016 | ПОДКЛЮЧЕНИЕ КОЛЛЕКТОРА | 1 | |
| 5-6 | B15170 | ТРУБОПРОВОД ОПУСКАНИЯ | 1 | |
| 5-7 | B15171 | ТРУБОПРОВОД ОПУСКАНИЯ | 1 | |
| 5-8 | B15172 | ТРУБОПРОВОД ВЫДВИЖЕНИЯ | 1 | |
| 5-9 | B15173 | ТРУБОПРОВОД ВЫДВИЖЕНИЯ | 1 | |
| 6 | A59200 | КРЮК В СБОРЕ | 1 | |
| 7 | B19200 | СТИКЕР В СБОРЕ | 1 | |
| 8 | B16037 | СТАНИНА (ОСНОВАНИЕ) В СБОРЕ | 1 | 5 TON |
| B16041 | 1 | 8 TON | ||
| 8-1 | A56448 | ОТБОР МОЩНОСТИ И ГИДРОНАСОС | 1 | 5 TON |
| A56177 | 1 | 8 TON | ||
| 8-2 | B16112 | ЧАСТЬ R/A M/T | 1 | SO 5TON 154 |
| B16113 | 1 | SO 5TON 17.54 | ||
| 8-2 | B16114 | ЧАСТЬ R/A M/T | 1 | SO 5TON 20.54 |
| A56166 | 1 | 8 TON | ||
| 8-3 | A56113 | ЧАСТЬ СИСТЕМЫ АКСЕЛЕРАТОРА | 1 | 5 TON |
| A56165 | 1 | 8 TON | ||
| 8-4 | J16112 | ЧАСТЬ ТРУБОПРОВОДА R/A M/T | 1 | |
| 8-5 | A56142 | ЧАСТЬ КОРОБА НАГРУЗКИ | 1 | |
| 8-6 | A56234 | ЧАСТЬ ТРУБОПРОВОДА M/T | 1 | |
| 9 | B10601 | СТАЛЬНОЙ КАНАТ | 1 | Ф10х 120mm, 19x7 |
| 10 | A50102 | ШТИФТ(B+S) | 1 | |
| 11 | 4230011 | СТОПОРНАЯ ШАЙБА | 1 | AW12 |
| 12 | 4111013 | КОНТРГАЙКА | 1 | AN 12 |
| 13 | 4210011 | ПРУЖИННАЯ ШАЙБА | 6 | M10 |
| 14 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 4 | M10xP1.5xL20 |
| 15 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 2 | M10xP1.5xL16 |
| 16 | A50105 | ШТИФТ(B+D) | 1 | |
| 17 | A50108 | ШТИФТ (S+D) | 1 | |
| 18 | A50126 | ШТИФТ(F+E) | 2 | Ф 18 |
| 19 | 4210007 | ПРУЖИННАЯ ШАЙБА | 2 | M5 |
| 20 | 4010023 | ГНЕЗДОВОЙ БОЛТ | 2 | M5xP0.8xL16 |
| 21 | 4310121 | ШПЛИНТ | 2 | D7.5x40L |
| 22 | B10101 | СТОППЕР | 1 | T6 |
| 23 | 4200008 | ПЛОСКАЯ ШАЙБА | 2 | Ф 10 |
| 24 | 4500002 | ЗАЖИМ ТРОСА | 1 | Ф 10 |
| 25 | A50110 | ОТКРЫТОЕ ГНЕЗДО | 1 | |
| 26 | A00110 | КЛИНОВЫЙ ЗАЖИМ | 1 | |
| 27 | A21380 | ВАЛ | 1 | |
| 28 | B12521 | ВЕРХНЕЕ СИДЕНЬЕ В СБОРЕ | 1 | |
| 28-1 | A82605 | КОМПЛЕКТ ПЕДАЛИ | 1 | |
