Схема подключения передних аутригеров Soosan SCS 746L
Запросить запчасти

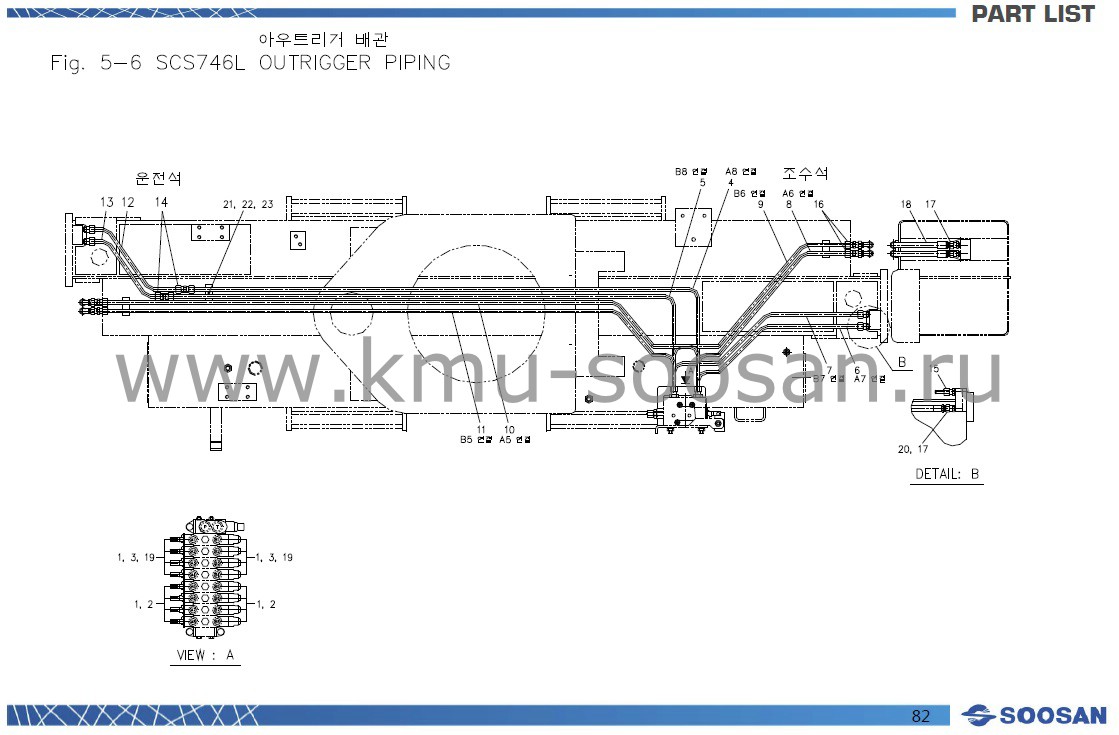

| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ АУТРИГГЕРОВ | SCS746L | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 16 | P14-1B |
| 2 | 2720109 | M/КОННЕКТОР-02 | 8 | D10xPF3/8 |
| 3 | 2710301 | H/АДАПТЕР-01 | 8 | PF1/5(H)xPF3/8 |
| 4 | J15128 | ТРУБА | 1 | D10 |
| 5 | J15129 | ТРУБА | 1 | D10 |
| 6 | J15130 | ТРУБА | 1 | D10 |
| 7 | J15131 | ТРУБА | 1 | D10 |
| 8 | J15132 | ТРУБА | 1 | D10 |
| 9 | J15133 | ТРУБА | 1 | D10 |
| 10 | J15134 | ТРУБА | 1 | D10 |
| 11 | J15135 | ТРУБА | 1 | D10 |
| 12 | J15136 | ТРУБА | 1 | D10 |
| 13 | J15137 | ТРУБА | 1 | D10 |
| 14 | 2720953 | P/МУФТА-00 | 2 | D10 |
| 15 | 2720008 | M/КОННЕКТОР-00 | 4 | D10xPT1/4 |
| 16 | 2720108 | M/КОННЕКТОР-02 | 4 | D10xPF1/4 |
| 17 | 2710001 | H/АДАПТЕР-00 | 8 | PF1/4(H)xPT1/4 |
| 18 | 2555002 | МАСЛЯНЫЙ ШЛАНГ | 4 | D6x P210x L160 |
| 19 | 2555050 | МАСЛЯНЫЙ ШЛАНГ | 8 | D6xP210xL1400 |
| 20 | 2551087 | МАСЛЯНЫЙ ШЛАНГ | 4 | D6xP210x L4250 |
| 21 | 4211010 | ПРУЖИННАЯ ШАЙБА | 3 | M8 |
| 22 | A93184 | ЗАГЛУШКА | 3 | T3.2x20x60 |
| 23 | 4002153 | ШЕСТ. БОЛТ | 3 | M8xP1.25x L30 |
| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ АУТРИГГЕРОВ | SCS746L | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2858002 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 4 | 1/4 |
| 2 | 2710600 | H/АДАПТЕР-02 | 4 | PF1/4(H)x PF1 /4 |
| 3 | 2555036 | МАСЛЯНЫЙ ШЛАНГ | 2 | D6xP210xL750 |
| 4 | 2555038 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP210xL800 |
| 5 | W30056 | ААПТЕР АРМАТУРЫ | 1 | M16xP1.5xPF1/4 |
| 6 | 2555044 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP210xL1100 |
| 7 | 2715101 | H/Т-ОБРАЗНАЯ АРМАТУРА | 2 | PF3/8(H/U)xPF3/8 |
| 8 | 2555034 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6 x P210 xL700 |
| 9 | 2713400 | H/АДАПТЕР МУФТЫ-90 | 2 | PF1/4(H/U) x PF1/4 |
| 10 | 2713700 | H/НИППЕЛЬ МУФТЫ-00 | 1 | PF1/4(H/U)xPT1/4 |
| 11 | W30600 | ПЕРЕКЛЮЧАТЕЛ ДАВЛЕНИЯ | 1 | 01-DG 35(HAWE) |
| 12 | J16236 | БЛОК | 1 | t30x55x63 |
| 13 | 2851010 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 4 | “O 1 CD |
| 14 | 4002157 | ШЕСТ. БОЛТ | 2 | M8xP1.25x L40 |
| 15 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 |
| 16 | W30038 | ПРЕДЕЛ НАГРУЗКИ | 1 | LM-IPRPF-A |
| 17 | 2710300 | АДАПТЕР H | 2 | PF1/4(H)x PF1/4 |
