Основные части крана Soosan SCS 746L STD
Запросить установку

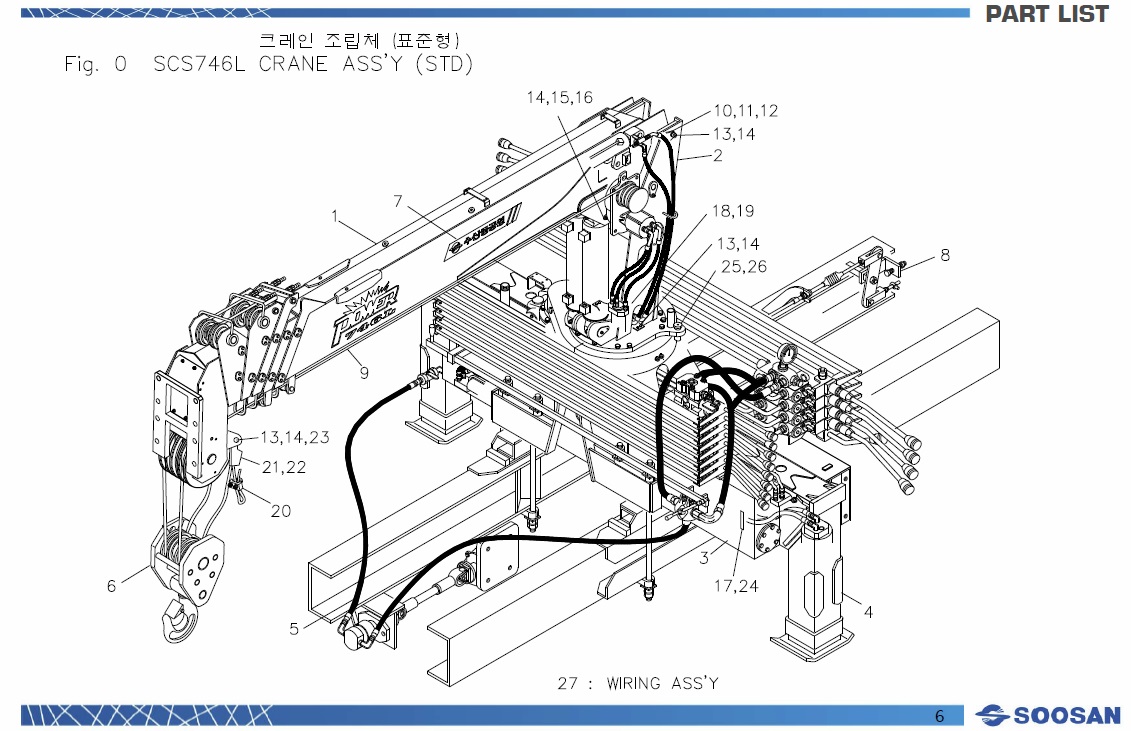

| SOOSAN | КРАН В СБОРЕ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 0 | J10042 | КРАН В СБОРЕ | 1 | 5 TON |
| J10044 | 1 | 8 TON | ||
| 1 | J11000 | СТРЕЛА В СБОРЕ | 1 | |
| 1-1 | J17116 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | 1 | |
| 2 | J12000 | КОЛОННА В СБОРЕ | 1 | |
| 2-1 | A57200 | РЕДУКТОР ЛЕБЕДКИ В СБОРЕ | 1 | |
| 2-2 | J17150 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 1 | |
| 3 | J13022 | СТАНИНА В СБОРЕ | 1 | |
| 3-1 | J17250 | РЕДУКТОР ПОВОРОТА | 1 | |
| 3-2 | J17400 | КОЛЛЕКТОР В СБОРЕ | 1 | |
| 3-3 | J13570 | ПОСТ УПРАВЛЕНИЯ В СБОРЕ | 1 | |
| 3-4 | J13450 | КРЫШКА ШТОКА | 1 | |
| 3-5 | J13600 | КРЫШКА ШТОКА | 1 | |
| 4 | J14002 | АУТРИГЕРЫ В СБОРЕ | 2 | 5 TON |
| J14003 | 2 | 8 TON | ||
| 4-1 | A57130 | JЦИЛИНДР ПОДЪЕМА В СБОРЕ | 2 | 5 TON |
| A57131 | 2 | 8 TON | ||
| 4-2 | J17121 | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 2 | |
| 5 | J15001 | СХЕМА СОЕДИНЕНИЯ ПРОВОДОВ | 1 | |
| 5-1 | J15100 | ПОДКЛЮЧЕНИЕ ПРОВОДКИ | 1 | |
| 5-2 | J15101 | СХЕМА ЦИЛИНДРА ОПУСКАНИЯ | 1 | |
| 5-3 | J15102 | СХЕМА ПОДКЛЮЧЕНИЯ ЛЕБЕДКИ | 1 | |
| 5-4 | J15103 | СХЕМА ТЕЛЕСКОПИРОВАНИЯ | 1 | |
| 5-5 | J15104 | СХЕМА ПОДКЛЮЧЕНИЯ РЕДУКТОРА ПОВОРОТА | 1 | |
| 5-6 | J15105 | СХЕМА ПОДКЛЮЧЕНИЯ АУТРИГЕРОВ | 1 | |
| 5-7 | J15106 | СХЕМА ПОДКЛЮЧЕНИЯ ОГРАНИЧИТЕЛЯ НАГРУЗКИ | ||
| 6 | B19001 | ГАК В СБОРЕ | 1 | |
| 7 | J19100 | НАКЛЕКИ В СБОРЕ | 1 | |
| 8 | J16020 | КРЕПЛЕНИЕ В СБОРЕ | 1 | 5 TON |
| J16030 | 1 | 8 TON | ||
| 8-1 | A56448 | КОМ И ГИДРОНАСОС | 1 | 5 TON |
| A56177 | 1 | 8 TON | ||
| 8-2 | J16 104,105, 106 | ЧАСТИ СХЕМЫ | 1 | 5 TON |
| J16107 | 1 | 8 TON | ||
| 8-3 | A56113 | СИСТЕМА ПОДКЛЮЧЕНИЯ В СБОРЕ | 1 | 5 TON |
| A56165 | 1 | 8 TON | ||
| 8-4 | J16112 | ПОДКЛЮЧЕНИЕ КОМ И ГИДРОНАСОС | 1 | (5, 8 TON) |
| 8-5 | A56142 | КОРОБКА ОТБОРА МОЩНОСТИ | 1 | (5, 8 TON) |
| 8-6 | A56234 | СХМЕА ПОДКЛЮЧЕНИЯ | 1 | (5, 8 TON) |
| 9 | B10601 | СТАЛЬНОЙ КАНАТ | 1 | Ф10х 120mm, 19x7 |
| 10 | J10100 | ГАЙКА | 1 | |
| 11 | 4111013 | ГАЙКА СТОПОРНАЯ | 1 | AN12 |
| 12 | 4230011 | ШАЙБА БЛОКИРОВКИ | 1 | AN12 |
| 13 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 8 | M10xP1.5xL20 |
| 14 | 4211011 | ПРУЖИННАЯ ШАЙБА | 9 | M10 |
| 15 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 1 | M10xP1.5xL16 |
| 16 | J10103 | ГАЙКА | 1 | |
| 17 | J10107 | ГАЙКА | 2 | |
| 18 | J10110 | ОГРАНИЧИТЕЛЬ | 1 | |
| 19 | J10106 | КРЫШКА | 2 | |
| 20 | 4500002 | ХОМУТ ШЛАНГА | 1 | Ф 10 |
| 21 | A50110 | ОТКРЫТОЕ ГНЕЗДО БОЛТА | 1 | |
| 22 | A00110 | КЛИН | 1 | |
| 23 | A21380 | ВАЛ | 1 | |
| 24 | 4400009 | СТОПОРНОЕ КОЛЬЦО | 2 | S18 |
| 25 | J10108 | ГАЙКА | 1 | |
| 26 | 4020002 | БОЛТ | 1 | M10 xP1.5 |
| 27 | J15500 | ПОДКЛЮЧЕНИЕ ПРОВОДОВ В СБОРЕ | 1 | Fig. 10 & 3 |
