Схема подключения гидроцилиндра подъема Soosan SCS 736 TOP
Запросить запчасти

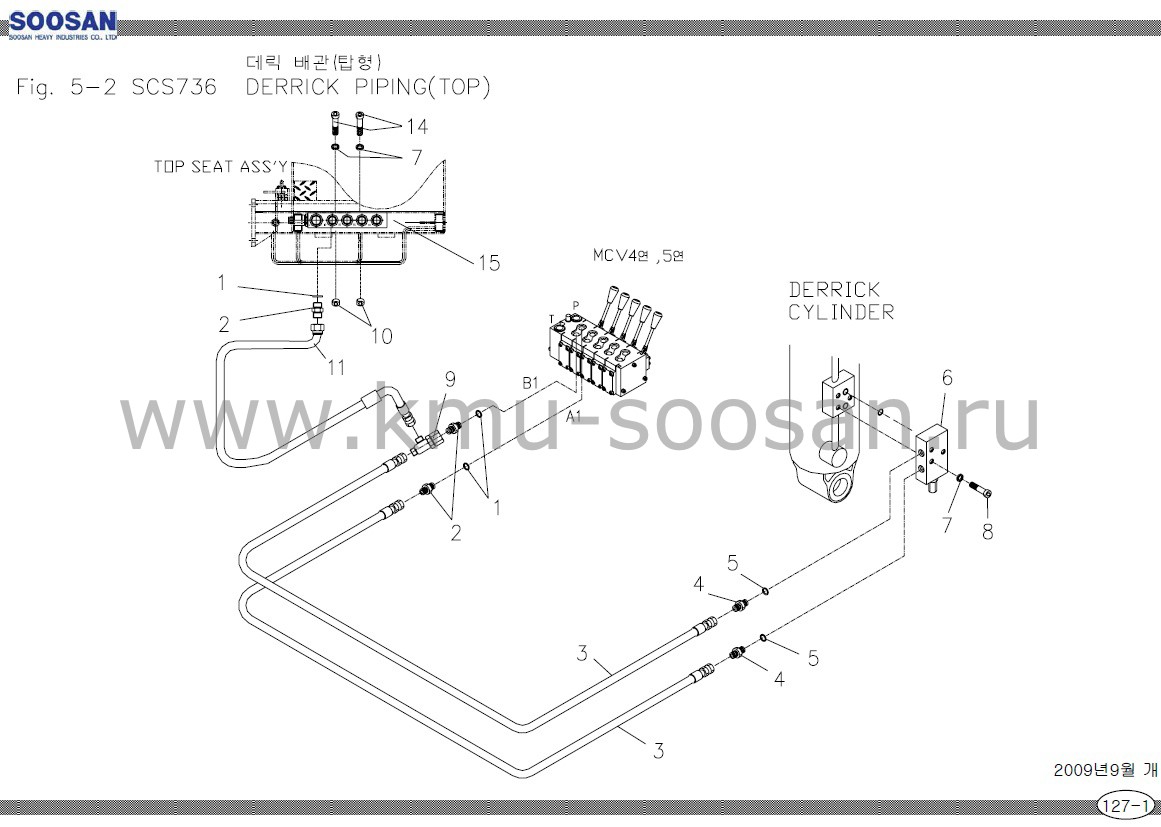

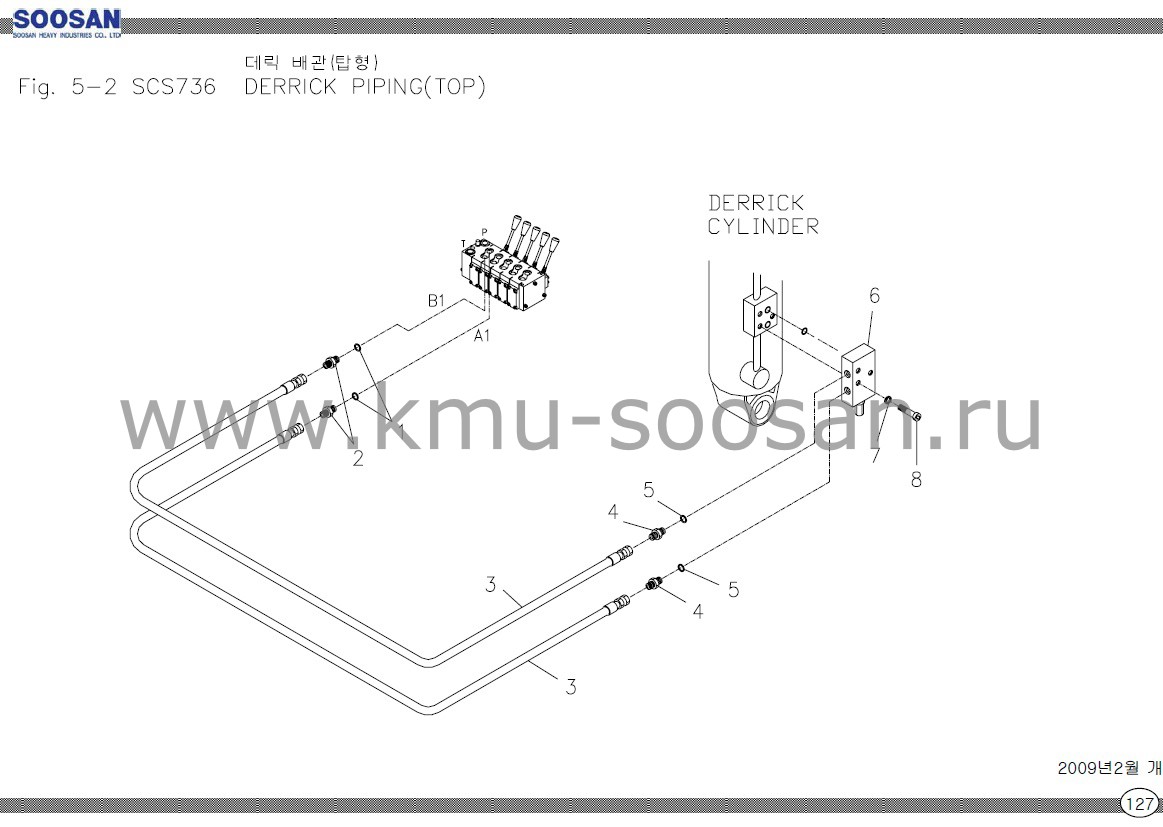

SOOSAN | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ПОДЪЕМА | SCS736(TOP) | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | 2858004 | СКРЕПЛЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 1/2" |
2 | 2710605 | H/ПЕРЕХОДНИК-02 | 2 | PF3/8(H)x PF1/2 |
3 | 2551170 | МАСЛЯНЫЙ ШЛАНГ | 2 | D9xP210xL2400 |
4 | 2700604 | H/ПЕРЕХОДНИК-02 | 2 | PF3/8(H)x PF3/8 |
5 | 2858103 | СКРЕПЛЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 3/8" |
6 | J17602 | ГИДРОЗАМОК | 1 | ISD-0308 |
7 | 4210010 | ГИДРОЗАМОК | 3 | M8 |
8 | 4002155 | ШЕСТИГРАННЫЙ БОЛТ | 3 | M8xP1.25xL35 |
SOOSAN | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ПОДЪЕМА | SCS736(TOP) | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | 2858104 | УПЛОТНИТЕЛЬ | 3 | 1/2" |
2 | 2710605 | ПЕРЕХОДНИК | 3 | PF3/8(H)xPF1/2 |
3 | 2551170 | МАСЛЯНЫЙ ШЛАНГ | 2 | D9xP210xL2400 |
4 | 2710604 | ПЕРЕХОДНИК | 2 | PF3/8(H)x PF3/8 |
5 | 2858103 | УПЛОТНИТЕЛЬ | 2 | |
6 | J17602 | ГИДРОЗАМОК | 1 | ISD-0308 |
7 | 4210010 | ПРУЖИННАЯ ШАЙБА | 5 | M8 |
8 | 4010055 | ГНЕЗДОВОЙ БОЛТ | 3 | M8xP1.25xL65 |
9 | 2715103 | СОЕДИНИТЕЛЬ | 1 | PF3/8"x PF3/8" |
10 | 4101211 | ШЕСТИГРАННАЯ ГАЙКА | 2 | M8 |
11 | 2555134 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210xL700 |
12 | - | - | - | |
13 | - | - | - | |
14 | 4000163 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25xL65 |
15 | B13570 | 4 СЕКЦИЯ ВЫДВИЖЕНИЯ | 1 | R901132881 |
