Редуктор поворота колонны(башни) Soosan SCS 736
Запросить установку

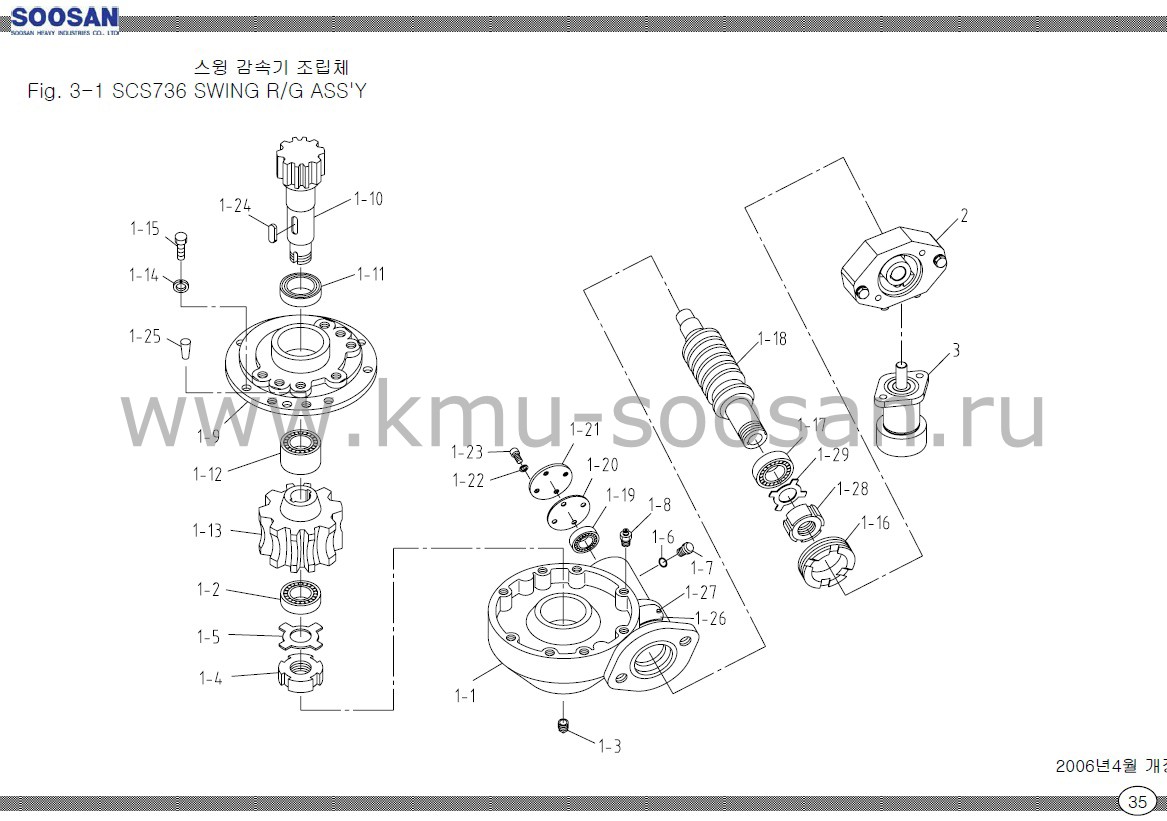

| SOOSAN | РЕДУКТОР ПОВОРОТА КОЛОННЫ В СБОРЕ | SCS736(STD) | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1-1 | A57251 | КОРПУС РЕДУКТОРА | 1 | |||
| 1-2 | 4605220 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | 6309 | ||
| 1-3 | 2702223 | ПОЛАЯ ШЕСТ. ПРОБКА | 1 | PT 1/2 | ||
| 1-4 | 4111010 | КОНТРГАЙКА | 1 | AN09 | ||
| 1-5 | 4230008 | СТОПОРНАЯ ШАЙБА | 1 | AW09 | ||
| 1-6 | 2851016 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | P16-1B | ||
| 1-7 | A57262 | МАСЛОМЕР | 1 | KMH4S PT 1/2 | ||
| 1-8 | A57265 | САПУН | 1 | PT 3/4 | ||
| 1-9 | A57252 | КОЛПАК КОРОБА | 1 | |||
| 1-10 | A57253 | ВАЛ ШЕСТЕРНЯ ПОВОРОТА РЕДУКТОРА (ВЫХОДНОЙ ВАЛ РЕДУКТОРА, ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА ПОВОРОТА БАШНИ, ШЕСТЕРНЯ РЕДУКТОРА ПОВОРТОА КОЛОННЫ, ПОВОРОТНЫЙ ВАЛ, ВЕДУЩАЯ ШЕСТЕРНЯ, ВАЛ ПОВОРОТА КОЛОННЫ) | 1 | |||
| 1-11 | 2831200 | САЛЬНИК | 1 | |||
| 1-12 | 4699003 | ДВОЙНОЙ РОЛИКОВЫЙ ПОДШИПНИК | 1 | |||
| 1-13 | A57254 | БРОНЗОВАЯ(ЧЕРВЯЧНАЯ) ШЕСТЕРНЯ | 1 | |||
| 1-14 | 4210011 | ПРУЖИННАЯ ШАЙБА | 8 | D10.0 | ||
| 1-15 | 4002178 | ШЕСТИГРАННЫЙ БОЛТ | 8 | M10XP1 .5 x L30 | ||
| 1-16 | A57257 | СТОПОРНЫЙ БОЛТ | 1 | M95xP2.0xL18.4 | ||
| 1-17 | 4699004 | ДВУХРЯДНЫЙ ШАРИКОВЫЙ ПОДШИПНИК | 1 | 5210 | ||
| 1-18 | A57258 | ЧЕРВЯЧНЫЙ ВАЛ(ВИНТ) | 1 | |||
| 1-19 | 4699005 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | 1 | NG 4906 | ||
| 1-20 | A57259 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | |||
| 1-21 | A57260 | ПЛАСТИНА | 1 | t4.5 | ||
| 1-22 | 4210075 | ПРУЖИННАЯ ШАЙБА | 4 | D5.0 | ||
| 1-23 | 4010021 | ГНЕЗДОВОЙ БОЛТ | 4 | M5xP0.8xL10 -12.9T | ||
| 1-24 | A57264 | КЛЮЧ | 2 | 9x/14 | ||
| 1-25 | 4331210 | КОНУСНЫЙ ШТИФТ | 2 | D8.0x L36 | ||
| 1-26 | A57261 | ЛЕЙБЛ | 1 | |||
| 1-27 | 4810627 | КЛЕПКА | 2 | D2 | ||
| 1-28 | 4111011 | КОНТРГАЙКА | 1 | AN 10 | ||
| 1-29 | 4230009 | СТОПОРНАЯ ШАЙБА | 1 | AW 10 | ||
| 2 | J13300 | ТОРМОЗ РЕДУКТОРА ПОВОРОТА | 1 | 3-1-1 | ||
| 3 | B13439 | ГИДРОЗАМОК СТОПОРА РЕДУКТОРА | 1 | 3-1-2 | ||

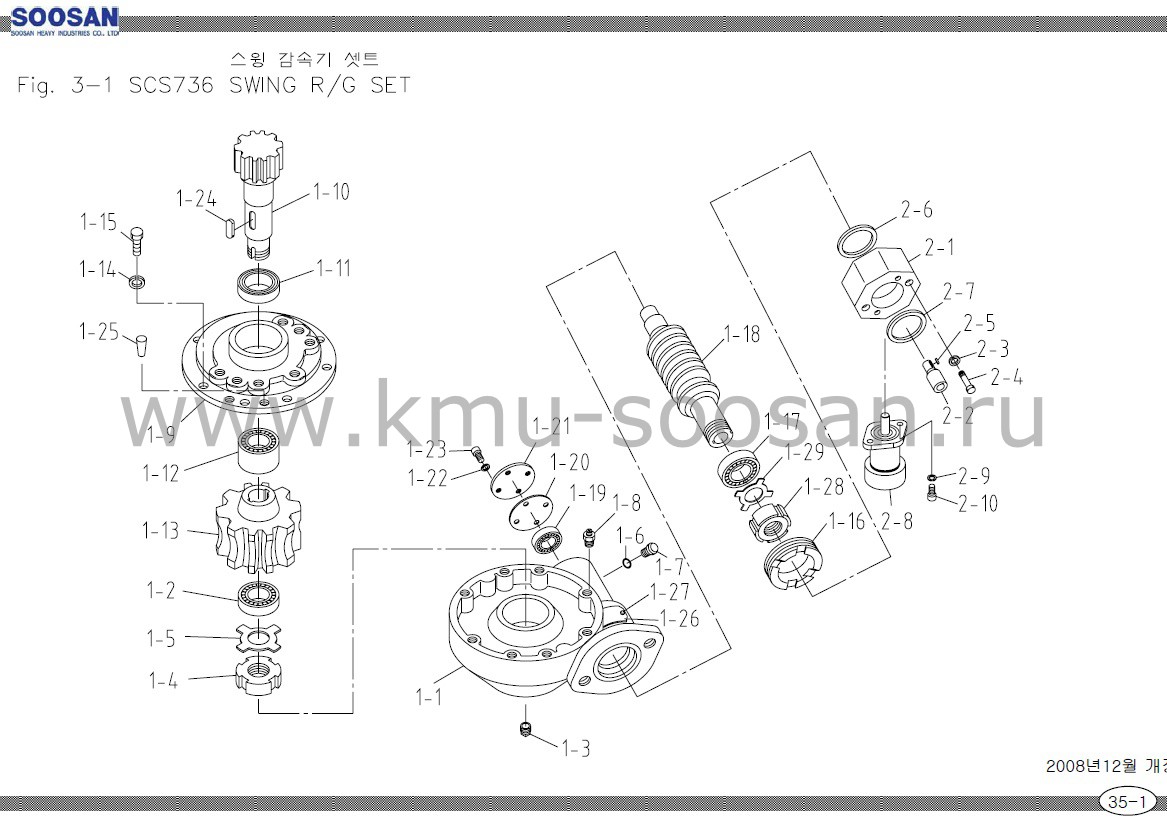

| SOOSAN | РЕДУКТОР ПОВОРОТА КОЛОННЫ В СБОРЕ | SCS736(STD) | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | A57250 | ПОВОРОТНЫЙ РЕДУКТОР, РЕДУКТОР ПОВОРОТА КОЛОННЫ(БАШНИ) | 1 | |||
| 1-1 | A57251 | КОРПУС РЕДУКТОРА | 1 | |||
| 1-2 | 4605220 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | 6309 | ||
| 1-3 | 2702223 | ПОЛАЯ ШЕСТ. ПРОБКА | 1 | PT 1/2 | ||
| 1-4 | 4111010 | КОНТРГАЙКА | 1 | AN09 | ||
| 1-5 | 4230008 | СТОПОРНАЯ ШАЙБА | 1 | AW09 | ||
| 1-6 | 2851016 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | P16-1B | ||
| 1-7 | A57262 | МАСЛОМЕР | 1 | KMH4S PT 1/2 | ||
| 1-8 | A57265 | САПУН | 1 | PT 3/4 | ||
| 1-9 | A57252 | КОЛПАК КОРОБА | 1 | |||
| 1-10 | A57253 | ВАЛ ШЕСТЕРНЯ ПОВОРОТА РЕДУКТОРА (ВЫХОДНОЙ ВАЛ РЕДУКТОРА, ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА ПОВОРОТА БАШНИ, ШЕСТЕРНЯ РЕДУКТОРА ПОВОРТОА КОЛОННЫ, ПОВОРОТНЫЙ ВАЛ, ВЕДУЩАЯ ШЕСТЕРНЯ, ВАЛ ПОВОРОТА КОЛОННЫ) | 1 | |||
| 1-11 | 2831200 | САЛЬНИК | 1 | |||
| 1-12 | 4699003 | ДВОЙНОЙ РОЛИКОВЫЙ ПОДШИПНИК | 1 | |||
| 1-13 | A57254 | БРОНЗОВАЯ(ЧЕРВЯЧНАЯ) ШЕСТЕРНЯ | 1 | |||
| 1-14 | 4210011 | ПРУЖИННАЯ ШАЙБА | 8 | D10.0 | ||
| 1-15 | 4002178 | ШЕСТИГРАННЫЙ БОЛТ | 8 | M10xP1.5x L30 | ||
| 1-16 | A57257 | СТОПОРНЫЙ БОЛТ | 1 | M95xP2.0xL18.4 | ||
| 1-17 | 4699004 | ДВУХРЯДНЫЙ ШАРИКОВЫЙ ПОДШИПНИК | 1 | 5210 | ||
| 1-18 | A57258 | ЧЕРВЯЧНЫЙ ВАЛ(ВИНТ) | 1 | |||
| 1-19 | 4699005 | ИГОЛЬЧАТЫЙ ПОДШИПНИК | 1 | NG 4906 | ||
| 1-20 | A57259 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | |||
| 1-21 | A57260 | ПЛАСТИНА | 1 | t4.5 | ||
| 1-22 | 4210075 | ПРУЖИННАЯ ШАЙБА | 4 | D5.0 | ||
| 1-23 | 4010021 | ГНЕЗДОВОЙ БОЛТ | 4 | M5xP0.8xL10 | ||
| 1-24 | A57264 | КЛЮЧ | 2 | 9x14 | ||
| 1-25 | 4331210 | КОНУСНЫЙ ШТИФТ | 2 | D8.0x L36 | ||
| 1-26 | A57261 | ЛЕЙБЛ | 1 | |||
| 1-27 | 4810627 | КЛЕПКА | 2 | D2 | ||
| 1-28 | 4111011 | КОНТРГАЙКА | 1 | AN 10 | ||
| 1-29 | 4230009 | СТОПОРНАЯ ШАЙБА | 1 | AW10 | ||
| 2 | J13300 | КОМПЛЕКТ АДАПТЕРОВ РЕДУКТОРА ПОВОРОТА | 1 | |||
| 2-1 | J13301 | РАЗДЕЛИТЕЛЬ | 1 | t7x110x170 | ||
| 2-2 | J13302 | СОЕДИНИТЕЛЬНАЯ МУФТА | 1 | |||
| 2-3 | 4210012 | ПРУЖИННАЯ ШАЙБА | 2 | D12.0 | ||
| 2-4 | 4002214 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12xP1.75xL80 | ||
| 2-5 | A53165 | ПЛОСКИЙ КЛЮЧ | 1 | B6.35xH6.35x/30 | ||
| 2-6 | 2851216 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | G100-1B | ||
| 2-7 | 2851212 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | G80-1B | ||
| 2-8 | B13439 | ЦИЛИНДР СТОПОРА ПОВОРОТА | 1 | 3-1-1. | ||
| 2-9 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 | ||
| 2-10 | 4010047 | ГНЕЗДОВОЙ БОЛТ | 2 | M8x P1.25 xL25 | ||
