Редуктор поворота колонны в сборе Soosan SAC 2501
Запросить установку

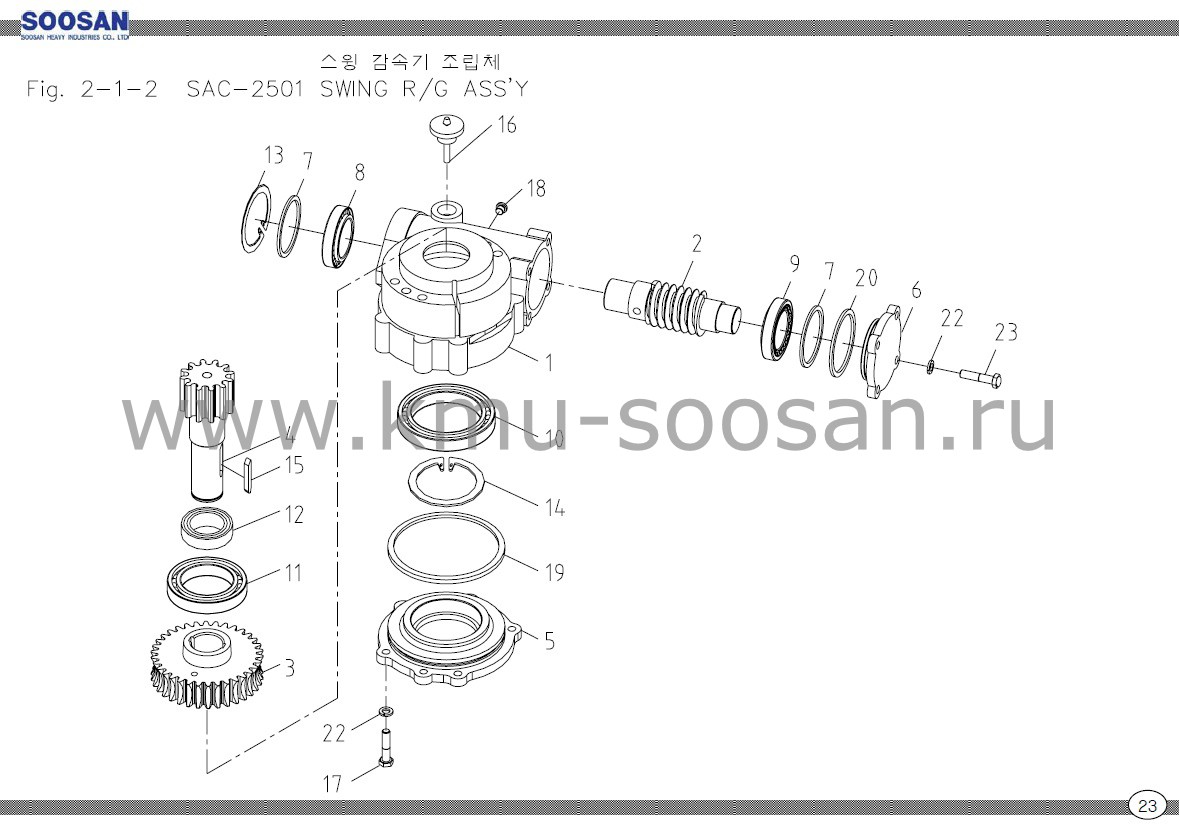

| SOOSAN | РЕДУКТОР ПОВОРОТА КОЛОННЫ В СБОРЕ | SAC 25-01 | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | G17251 | КОРПУС РЕДУКТОРА | 1 | |||
| 2 | G17252 | ЧЕРВЯЧНЫЙ ВАЛ(ВИНТ) | 1 | |||
| 3 | A93139 | БРОНЗОВАЯ(ЧЕРВЯЧНАЯ) ШЕСТЕРНЯ | 1 | |||
| 4 | A93140 | ВАЛ ШЕСТЕРНЯ ПОВОРОТА РЕДУКТОРА (ВЫХОДНОЙ ВАЛ РЕДУКТОРА, ВЕДУЩАЯ ШЕСТЕРНЯ РЕДУКТОРА ПОВОРОТА БАШНИ, ШЕСТЕРНЯ РЕДУКТОРА ПОВОРТОА КОЛОННЫ, ПОВОРОТНЫЙ ВАЛ, ВЕДУЩАЯ ШЕСТЕРНЯ, ВАЛ ПОВОРОТА КОЛОННЫ) | 1 | |||
| 5 | A93141 | КРЫШКА | 1 | |||
| 6 | A93142 | КРЫШКА | 1 | |||
| 7 | A93143 | РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА | 2 | Ф79.5хф70хШ.2 | ||
| 8 | 4638210 | КОНИЧЕСКИЙ ПОДШИПНИК | 1 | #32208 | ||
| 9 | 4639200 | КОНИЧЕСКИЙ ПОДШИПНИК | 1 | #30307 | ||
| 10 | 4605213 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | #6308ZZ | ||
| 11 | 4605223 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | #6309ZZ | ||
| 12 | 2831202 | САЛЬНИК | 1 | AE2643 45x60x9 | ||
| 13 | 4401044 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | H80 | ||
| 14 | 4400025 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | S40 | ||
| 15 | A93194 | ШПОНКА | 2 | 10x8x50 | ||
| 16 | A57265 | САПУН | 1 | PT3/4 | ||
| 17 | 4002176 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M10xP1.5x25L | ||
| 18 | 2702222 | ПРОБКА | 1 | PT3/8 | ||
| 19 | 2851225 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | G145 | ||
| 20 | 2851211 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 1 | G75 | ||
| 21 | - | - | - | |||
| 22 | 4210011 | ПРУЖИННАЯ ШАЙБА | 8 | M10 | ||
| 23 | 4002176 | ШЕСТИГРАННЫЙ БОЛТ | 4 | |||
