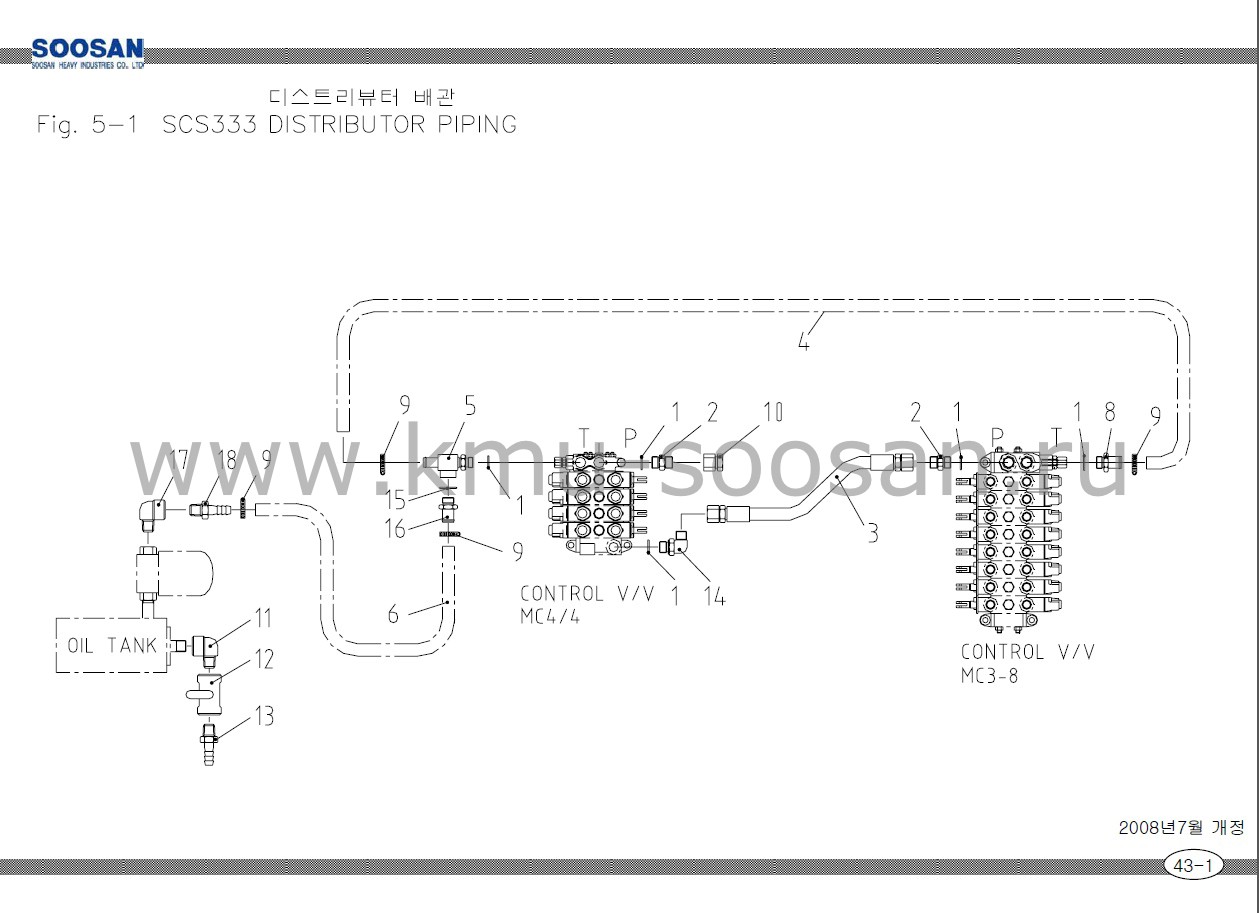

Схема подключения распределителей 2 Soosan SCS 333,334,335
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ РАСПРЕДЕЛИТЕЛЕЙ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851017 | КОЛЬЦО СТОПОРНОЕ | 5 | P18-1B |
| 2 | 2710308 | ПЕРЕХОДНИК | 2 | PF1/2(O)xPF1/2(H) |
| 3 | 2555228 | МАСЛЯНЫЙ ШЛАНГ | 1 | D12xS210xL550 |
| 4 | 2511217 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP35xL320 |
| 5 | B15 112 | НИППЕЛЬ СОЕДИНИТЕЛЬНЫЙ | 1 | PF1/2(L/O) xPF3/4(O) ХФ19.05 |
| 6 | 2511330 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP30xL600 |
| 7 | - | - | - | |
| 8 | B15113 | НИППЕЛЬ ШЛАНГА | 1 | PF1/2(O)x Ф19.05 |
| 9 | 4510004 | ХОМУТ ШЛАНГА | 4 | 3/4 |
| 10 | 2715002 | СОЕДИНИТЕЛЬНЫЙ КОЛПАЧОК | 1 | PF1/2 |
| 11 | 2701056 | ВТУЛКА | 1 | PT1 1/2" |
| 12 | 2304003 | РОЛИК | 1 | PT1 1/2" |
| 13 | 2714930 | НИППЕЛЬ ШЛАНГА | 1 | D38xPT1 1/2 |
| 14 | 2713106 | ПЕРЕХОДНИК БЛОКИРОВКИ | 1 | PF1/2(O)x PF1/2(H) |
| 15 | 2851023 | КОЛЬЦО СТОПОРНОЕ | 1 | P24-1B |
| 16 | B15 196 | НИППЕЛЬ ШЛАНГА | 1 | PF3/4(O)xф19.05 |
| 17 | 2701054 | ВТУЛКА | 1 | PT1 1/2" |
| 18 | 2714922 | НИППЕЛЬ ШЛАНГА | 1 | PT1" хф19.05 |
