Схема подключения задних аутригеров Soosan SCS 513
Запросить запчасти

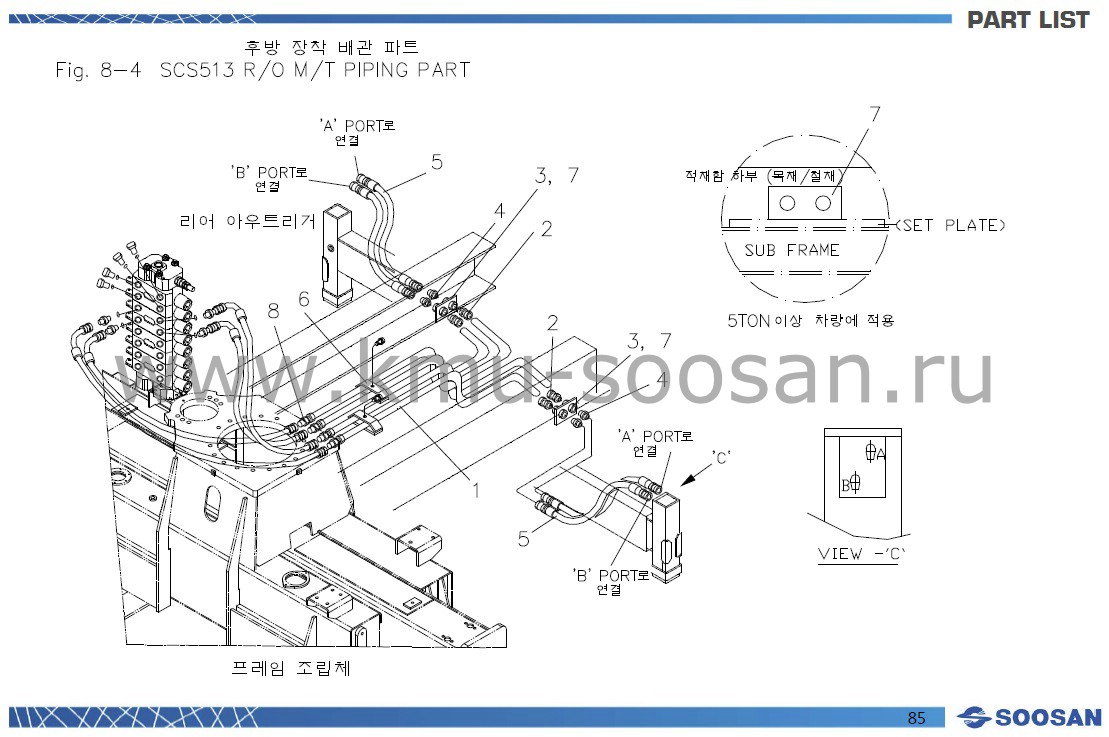

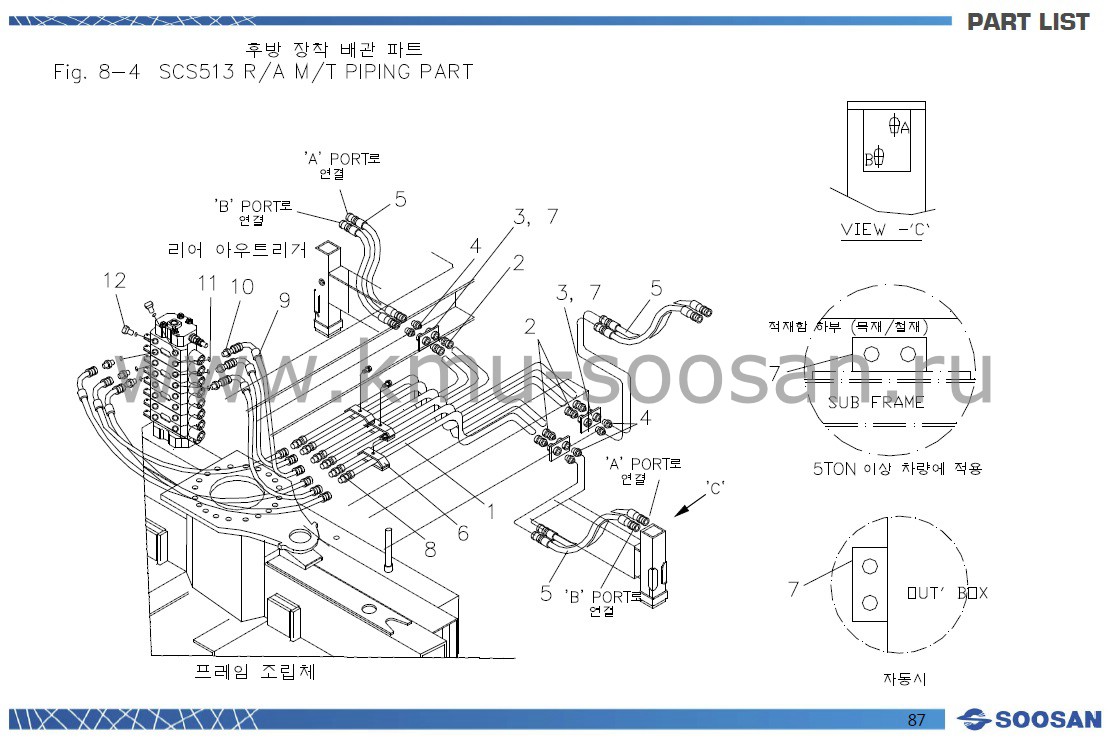

| SOOSAN | ПОДКЛЮЧЕНИЕ АУТРИГЕРОВ | SCS 333 334 335 | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851002 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 16 | P14-1B |
| 2 | 2720110 | M/КОННЕКТОР-02 | 4 | Ф10*PF1/2 |
| 3 | 2710302 | H/АДАПТЕР-01 | 4 | PF1/4(H)*PF1/2 |
| 4 | B05164 | ТРУБА | 1 | Ф 10 |
| 5 | B05165 | ТРУБА | 1 | Ф 10 |
| 6 | B05166 | ТРУБА | 1 | Ф 10 |
| 7 | B05167 | ТРУБА | 1 | Ф 10 |
| 8 | 2720208 | M/КОННЕКТОР-90 | 4 | Ф 10*PF1/2 |
| 9 | 2555050 | МАСЛЯНЫЙ ШЛАНГ | 4 | Ф6xP210xL1400 |
| 10 | 2710001 | H/АДАПТЕР-00 | 4 | PF1/4*PT1/4 |
| 11 | 2551070 | МАСЛЯНЫЙ ШЛАНГ | 4 | Ф6*P210* L2400 |
| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ ЗАДНИХ АУТРИГЕРОВ | SCS 333 334 335 | |||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | |
| 1 | 1205008 | СТАЛЬНАЯ ТРУБА | 4 | Ф10х L6000 | |
| 2 | 2720008 | M/КОННЕКТОР-00 | 4 | Ф10х PT1/4" | |
| 3 | 2702001 | ГНЕЗДО-00 | 4 | 2-PT1/4 | |
| 4 | 2710001 | H/АДАПТЕР-00 | 4 | PT1/4x PF1 /4(h) | |
| 5 | 2614048 | ШЛАНГ | 4 | 6x210x L1300 | |
| 6 | A96104 | ЗАЖИМ ТРУБЫ В СБОРЕ | 6 | ||
| 7 | A56280 | КОНСОЛЬ | 2 | ||
| 8 | 2720553 | H/КОННЕКТОР-00 | 4 | Ф10х PF1/4" | |
