Схема подключения аутригеров Soosan SCS 866, 867

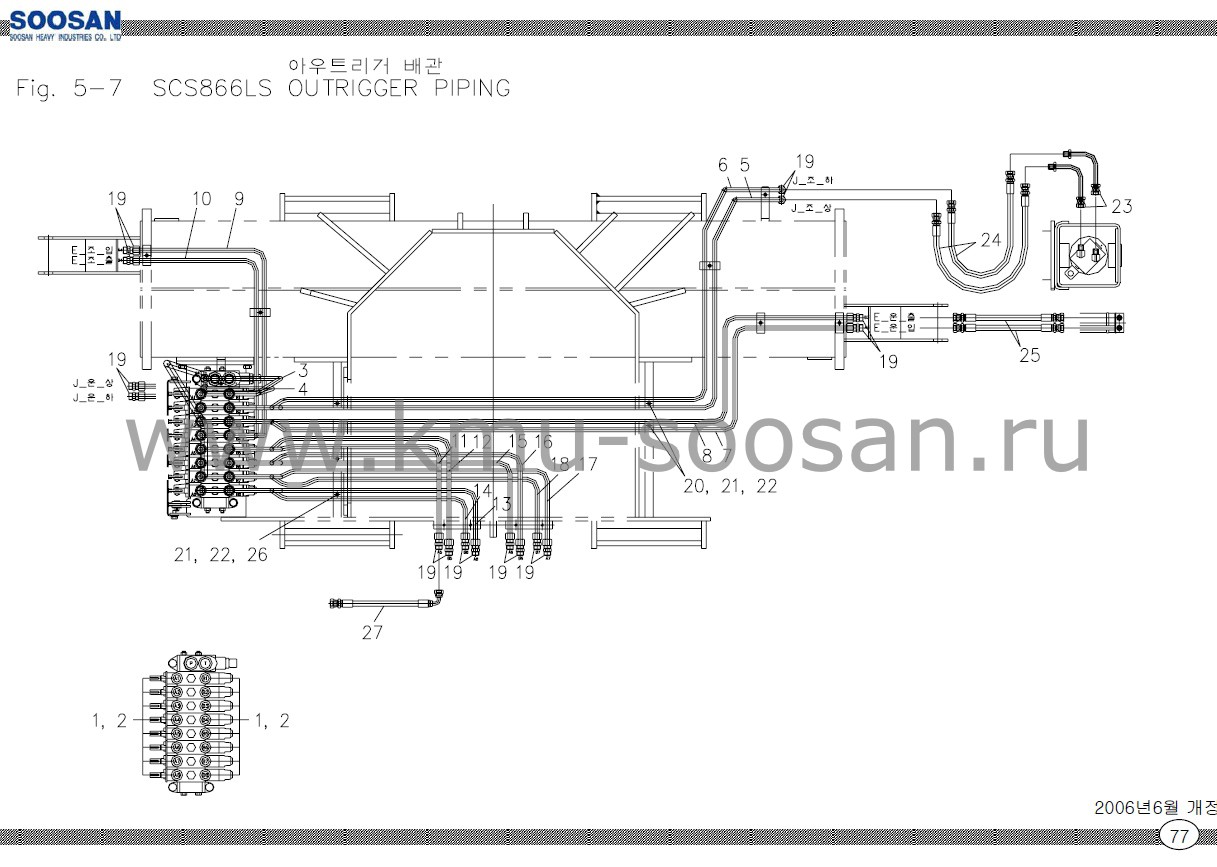

SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ АУТРИГЕРА | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | 2851002 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 16 | P14-1B |
2 | 2720109 | M/КОННЕКТОР-02 | 16 | Ф10х PF3/8(O) |
3 | J15248 | ТРУБА | 1 | PF1/5(H)x PF3/8(O) |
4 | J15249 | ТРУБА | 1 | Ф10 |
5 | J15250 | ТРУБА | 1 | Ф10 |
6 | J15251 | ТРУБА | 1 | Ф10 |
7 | J15252 | ТРУБА | 1 | Ф10 |
8 | J15253 | ТРУБА | 1 | Ф10 |
9 | J15254 | ТРУБА | 1 | Ф10 |
10 | J15255 | ТРУБА | 1 | Ф10 |
11 | J15256 | ТРУБА | 1 | Ф10 |
12 | J15257 | ТРУБА | 1 | Ф10 |
13 | J15262 | ТРУБА | 1 | Ф10 |
14 | J15263 | ТРУБА | 1 | Ф10 |
15 | J15258 | ТРУБА | 1 | Ф10 |
16 | J15259 | ТРУБА | 1 | Ф10 |
17 | J15260 | ТРУБА | 1 | Ф10 |
18 | J15261 | ТРУБА | 1 | Ф10 |
19 | 2720108 | M/КОННЕКТОР-02 | 16 | Ф10х PF1/4(H) |
20 | A93184 | ЗАГЛУШКА | 12 | |
21 | 4211010 | ПРУЖИННАЯ ШАЙБА | 15 | M8 |
22 | 4002153 | ШЕСТИГРАННЫЙ БОЛТ | 15 | M8xP1.25xL30 |
23 | J15242 | H/ТРУБА | 4 | PF1/4(H) x PF1/4(H/U) |
24 | J15244 | МАСЛЯНЫЙ ШЛАНГ (ПРОТЕКТОР) | 4 | D6xP210x L2500 5/5 |
25 | 2551017 | МАСЛЯНЫЙ ШЛАНГ | 4 | D6x P210x L320 5/5 |
26 | J15247 | ЗАЖИМ ТРУБЫ | 1 | t4.5 |
27 | 2555034 | МАСЛЯНЫЙ ШЛАНГ | 8 | D6x P210x L700 905/5 |
SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ ЗАДНИХ АУТРИГЕРОВ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | 2720553 | H/КОННЕКТОР-00 | 8 | D10x PF 1/4(H) |
2 | A96104 | ЗАЖИМ ТРУБЫ В СБОРЕ | 24 | |
3 | 1205008 | ТРУБА | 8 | D10xt1.2 |
4 | A56280 | КОНСОЛЬ | 4 | t6x45x80 -1/4g |
5 | 2721003 | P/АРМАТУРА-01 | 8 | D10 |
