Схема подключения цилиндра подъема Soosan SCS 866, 867

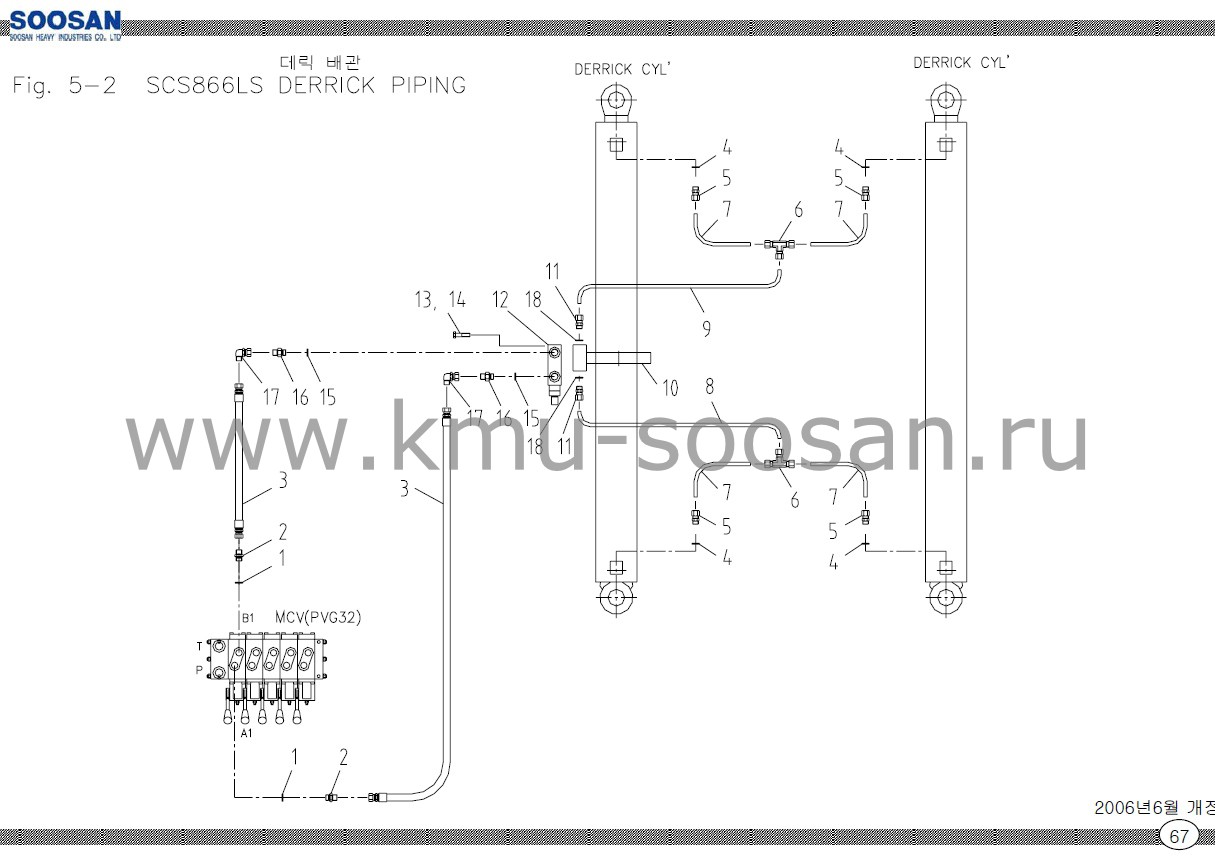

SCS866LS СХЕМА ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ПОДЪЕМА
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2858004 РЕЗИНОМЕТАЛ. КОЛЬЦО 2 01.фев
2 2710605 H/ПЕРЕХОДНИК-02 2 PF3/8(H) xPF1/2(G)
3 2551173 МАСЛЯНОЙ ШЛАНГ 2 D9xP210xL2700 5/5
4 2851017 КОЛЬЦО-УПЛОТНИТЕЛЬ 4 P18-1B
5 2720113 M/СОЕДИНИТЕЛЬ-02 4 Ф12х PF1 /2(O)
6 2721504 ТРОЙНИК-94 2 Ф 12
7     J15120 ТРУБА 4 Ф 12
8     J15121 ТРУБА 1 Ф 12
9     J15223 ТРУБА 1 Ф 12
10     J15160 СКОБА 1
11 2720112 M/СОЕДИНИТЕЛЬ-02 2 Ф12х PF3/8(O)
12 J17602 УРАВНОВЕШИВАЮЩИЙ КЛАПАН 1 ISD-0308
13 4210010 ПРУЖИННАЯ ШАЙБА 3 Ф8
14 4002155 ШЕСТИГРАННЫЙ БОЛТ 3 M8xP1.25 xL35
15 2858003 РЕЗИНОМЕТАЛ. КОЛЬЦО 2 03.авг
16 2710604 H/ПЕРЕХОДНИК-02 2 PF3/8(H)x PF3/8(G)
17 2713401 H/СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНИК-90 2 PF3/8(H) x PF3/8(H/U)
18 2851014 КОЛЬЦО-УПЛОТНИТЕЛЬ 2 P14-1B
SCS866LS СХЕМА ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ПОДЪЕМА
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2858004 РЕЗИНОМЕТАЛ. КОЛЬЦО 3 01.фев
2 2710605 H/ПЕРЕХОДНИК-02 3 PF3/8(H)xPF1/2(G)
3 2551171 МАСЛЯНОЙ ШЛАНГ 2 D9xP210x L2500 5/5
4 2851017 КОЛЬЦО-УПЛОТНИТЕЛЬ 4 P18-1B
5 2720113 M/СОЕДИНИТЕЛЬ-02 4 Ф12xPF1/2(O)
6 2721504 ТРОЙНИК-94 2 Ф 12
7     J15120 ТРУБА 4 Ф 12
8     J15121 ТРУБА 1 Ф 12
9     J15223 ТРУБА 1 Ф 12
10     J15160 СКОБА 1
11 2720112 M/СОЕДИНИТЕЛЬ-02 2 Ф12х PF3/8(O)
12     J17 602 УРАВНОВЕШИВАЮЩИЙ КЛАПАН 1 ISD-0308
13 4210010 ПРУЖИННАЯ ШАЙБА 5 Ф8
14 4010055 БОЛТ-ГНЕЗДО 3 M8xP1.25xL65
15 2858003 РЕЗИНОМЕТАЛ. КОЛЬЦО 2 03.авг
16 2710604 H/ПЕРЕХОДНИК-02 2 PF3/8(H)x PF3/8(G)
17 2713401 90 H/СОЕДИНИТЕЛЬНЫЙ ПЕРЕХОДНИК-90 2 PF3/8(H) x PF3/8(H/U)
18 2851014 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 2 P14-1B
19 2555134 МАСЛЯНОЙ ШЛАНГ 1 D9xP210xL700 905/5
20 - - -
21 - - -
22 4000162 ШЕСТИГРАННЫЙ БОЛТ 2 M8xP1.25x L60
23 2715103 H/СОЕДИНЕНИЕ-ТРОЙНИК-00 1 PF3/8x PF3/8x PF3/8
24 4101211 ШЕСТИГРАННАЯ ГАЙКА 2 M8
25     B13 570 СБРОСНОЙ КЛАПАН 4-СЕКЦИОННЫЙ 1 R901132881
