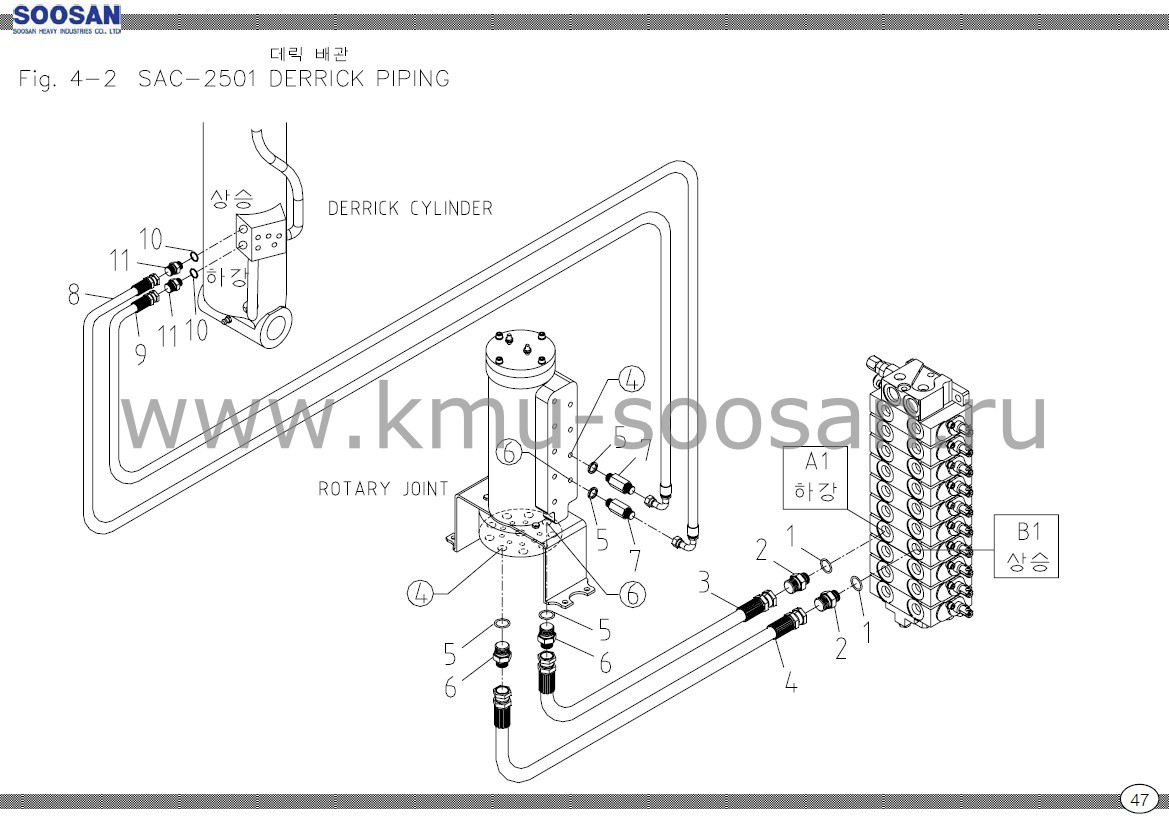

Схема подключения коллектора и гидроцилиндра подъема Soosan SAC 2501
Запросить установку
SOOSAN | ПОДКЛЮЧЕНИЯ ЦИЛИНДРА ВЫДВИЖЕНИЯ ЛАП | SAC 25-01 | ||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P18-1B |
2 | 2710307 | H/АДАПТЕР-01 | 2 | PF1/2(O)xPF3/8 |
3 | 2551142 | ШЛАНГ | 2 | D9xP210xL1000 |
4 | 2720557 | H/КОННЕКТОР-00 | 4 | Ф12х PF3/8 |
5 | M15551 | ТРУБА | 2 | Ф12х t2x L3000 |
6 | 2720954 | P/МУФТА-00 | 2 | Ф 12 |
7 | M15552 | ТРУБА | 2 | Ф12х t2x L3000 |
8 | 2551130 | ШЛАНГ | 2 | D9xP210x L600 |
9 | M15553 | ПЛАСТИНА | 1 | t4.5x 100x 100 |
10 | 2711054 | H/АДАПТЕР-03 | 2 | PT3/8x PF3/8 |
11 | 2720160 | СОЕДИНЕНИЕ (СОЕДИНИТЕЛЬ) | 2 | 3/8 |
12 | 2858104 | СОЕДИНЕНИЕ (ЗАГЛУШКА) | 2 | 3/8 |
13 | 2858102 | H/АДАПТЕР-00 | 2 | PT3/8x PF3/8 |
14 | 2551176 | ШЛАНГ | 2 | D9xP210x L3000 |
15 | M18600 | ЛИНЕЙНЫЙ ИЗВЛЕКАТЕЛЬ | 1 | SAC-434 |
