Схема подключения лебедки Soosan SCS 866, 867

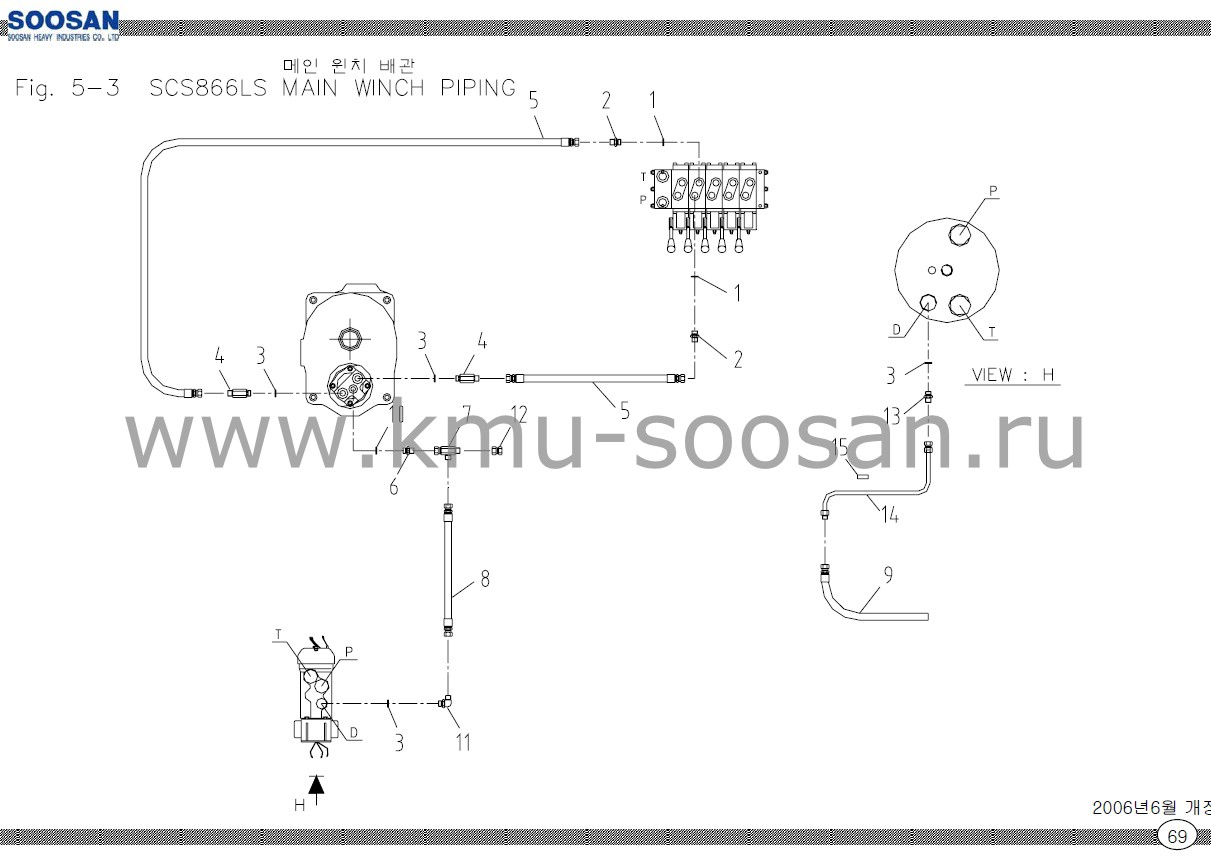

SCS866LS СХЕМА ПОДКЛЮЧЕНИЯ ЛЕБЕДКИ
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2858004 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 2 1/2
2 2710607 H/АДАПТЕР-02 2 PF1/2(H) xPF1/2(G)
3 2851017 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 4 P18-1B
4 E65102 H/АДАПТЕР-01 2 PF1/2(H) xPF1/2(O) x173
5 2551248 МАСЛЯНЫЙ ШЛАНГ 2 D12xP210xL1300 5/5
6 2710305 H/АДАПТЕР-01 1 PF3/8(H) xPF3/8(O)
7 2715103 H/ПРОХОДНОЙ ТРОЙНИК-00 1 PF3/8(H) xPF3/8(H) x PF3/8(H/U)
8 2523141 МАСЛЯНЫЙ ШЛАНГ 1 D9 xP70xL950 5/5
9 2521284 МАСЛЯНЫЙ ШЛАНГ 1 D12x P70 xL3800 0/5
10 2851014 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1 P14-1B
11 2713104 H/АДАПТЕР СТОПОРА-90 1 PF(H) xPF(O)
12 2715001 КРЫШКА НИППЕЛЯ 1 3/8
13 2710306 H/АДАПТЕР-01 1 PF3/8(H) xPF1/2(O)
14 J15224 H/ТРУБА 1 PF1/2(H/U)x PF1/2(H)
15 F45116 ТРУБА 1 Ф16xt1.5
SCS866LS СХЕМА ПОДКЛЮЧЕНИЯ ЛЕБЕДКИ
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2858004 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 2 1/2
2 2710607 H/АДАПТЕР-02 2 PF1/2(H) xPF1/2(G)
3 2851017 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 4 P18-1B
4 E65/102 H/АДАПТЕР-01 2 PF1/2(H) xPF1/2(O) x173
5 2551248 МАСЛЯНЫЙ ШЛАНГ 2 D12xP210xL1300 5/5
6 2710305 H/АДАПТЕР-01 1 PF3/8(H) xPF3/8(O)
7 2715103 H/ПРОХОДНОЙ ТРОЙНИК-00 1 PF3/8(H) xPF3/8(H) x PF3/8(H/U)
8 2523141 МАСЛЯНЫЙ ШЛАНГ 1 D9 xP70xL950 5/5
9 2521284 МАСЛЯНЫЙ ШЛАНГ 1 D12x P70 xL3800 0/5
10 2851014 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1 P14-1B
11 2713104 H/АДАПТЕР СТОПОРА-90 1 PF(H) xPF(O)
12 2715001 КРЫШКА НИППЕЛЯ 1 3/8
13 2710306 H/АДАПТЕР-01 1 PF3/8(H) xPF1/2(O)
14 J15224 H/ТРУБА 1 PF1/2(H/U)x PF1/2(H)
15 F45116 ТРУБА 1 Ф16xt1.5
16 A93183 ПЛИТА ОСНОВАНИЯ 1 T9x20x50
17 A93184 ЗАГЛУШКА 1 t3.2x20x60
18 4002157 ШЕСТИГРАННЫЙ БОЛТ 1 M8xP1.25x L40
19 4210010 ПРУЖИННАЯ ШАЙБА 1 M8
SCS866LS СХЕМА ПОДКЛЮЧЕНИЯ ЛЕБЕДКИ
ДЕТАЛЬ ОПИСАНИЕ Кол-во ПРИМЕЧАНИЕ
1 2858004 ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ 3 1/2
2 2710607 H/АДАПТЕР-02 3 PF1/2(H)xPF1/2(G)
3 2851017 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 4 P18-1B
4 E65102 H/АДАПТЕР-01 2 PF1/2(H)xPF1/2(O) x173
5 2551248 МАСЛЯНЫЙ ШЛАНГ 2 D12xP210x L1300 5/5
6 2710305 H/АДАПТЕР-01 1 PF3/8(H)xPF3/8(O)
7 2715103 H/ПРОХОДНОЙ ТРОЙНИК-00 1 PF3/8(H)xPF3/8(H) x PF3/8(H/U)
8 2523141 МАСЛЯНЫЙ ШЛАНГ 1 D9xP70xL950 5/5
9 2521284 МАСЛЯНЫЙ ШЛАНГ 1 D12xP70xL3800 0/5
10 2851014 УПЛОТНИТЕЛЬНОЕ КОЛЬЦО 1 P14-1B
11 2713104 H/АДАПТЕР СТОПОРА-90 1 PF(H)xPF(O)
12 2715001 КРЫШКА НИППЕЛЯ 1 3/8
13 2710306 H/АДАПТЕР-01 1 PF3/8(H)xPF1/2(O)
14 J15224 H/ТРУБА 1 PF1/2(H/U)x PF1/2(H)
15 F45116 ТРУБА 1 Ф16xt1.5
16 A93183 ПЛИТА ОСНОВАНИЯ 1 T9x20x/50
17 A93184 ЗАГЛУШКА 1 t3.2x20x60
18 4002157 ШЕСТИГРАННЫЙ БОЛТ 1 M8xP1.25xL40
19 4210010 ПРУЖИННАЯ ШАЙБА 1 M8
20 2715104 H/ПРОХОДНОЙ ТРОЙНИК-00 1 PF1/2xPF1/2xPF1/2
21 2555232 МАСЛЯНЫЙ ШЛАНГ 1 D12xP210xL650 900/5
