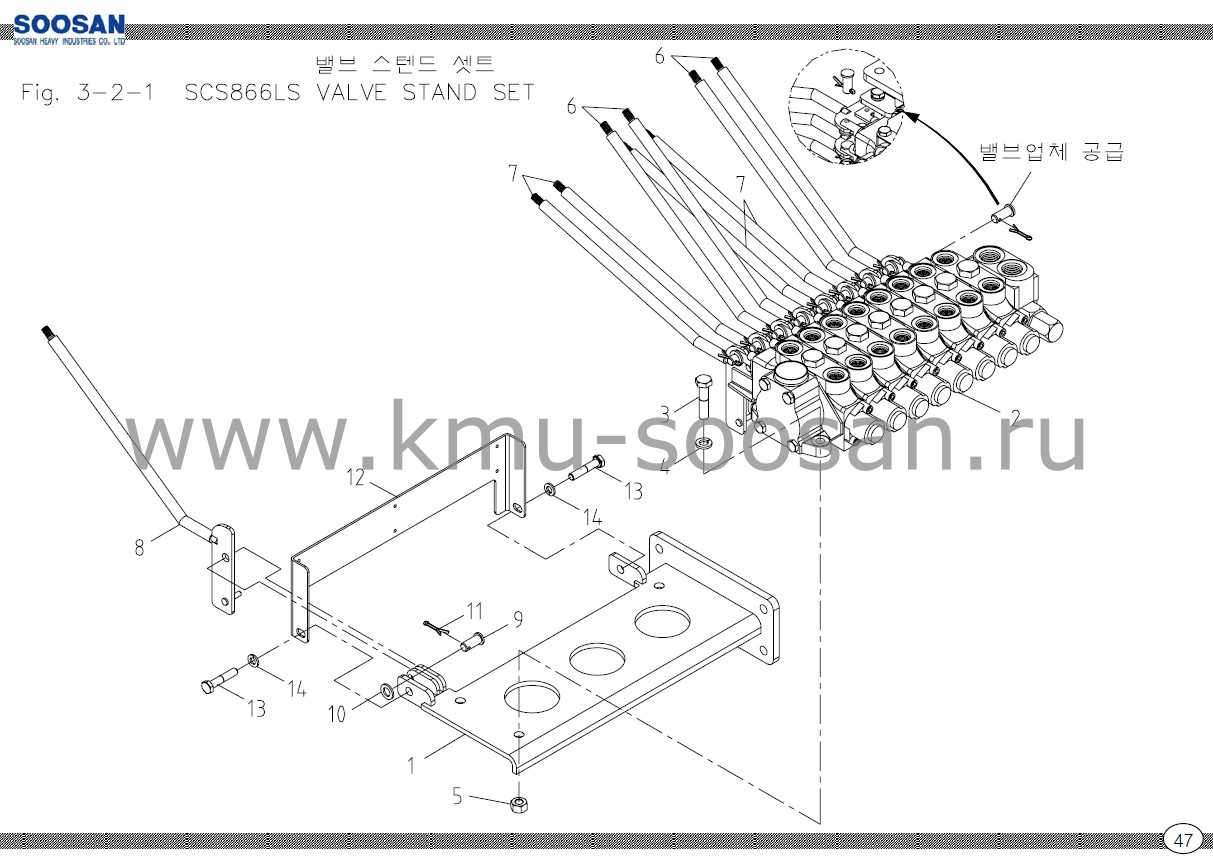

Схема подключения распределителя Soosan SCS 866,867
| SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ РАСПРЕДЕЛИТЕЛЯ | |||
| Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2858005 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 3/4 |
| 2 | 2710610 | H/АДАПТЕР-02 | 2 | PF3/4(H) xPF3/4(G) |
| 3 | 2851023 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 7 | P24-1B |
| 4 | J15154 | H/АДАПТЕР-01 | 2 | PF3/4(H) xPF3/4(O) xL124 |
| 5 | 2555359 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP210xL1850 905/5 |
| 6 | 2526359 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19x P70 xL1850 905/5 |
| 7 | 2710311 | H/АДАПТЕР-01 | 3 | PF3/4(H) xPF3/4(O) |
| 8 | 2551344 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP210xL1100 5/5 |
| 9 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P18-1B |
| 10 | 2700650 | BUSHING-03 | 1 | PF1/2(O)xPT3/4 |
| 11 | 2720224 | M/КОННЕКТОР-90 | 2 | Ф20x PT3/4 |
| 12 | 2700652 | BUSHING-03 | 2 | PF3/4(O)xPT3/4 |
| 13 | J15266 | ТРУБА | 1 | Ф20xt2.0 |
| 14 | 2710308 | H/АДАПТЕР-01 | 1 | PF1/2(H) xPF1/2(O) |
| 15 | J15267 | H/ТРУБА | 1 | PF3/4(H/U) x PF3/4(H) |
| SCS866LS | СХЕМА ПОДКЛЮЧЕНИЯ РАСПРЕДЕЛИТЕЛЯ 2 | |||
| Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2858005 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 3/4 |
| 2 | 2710610 | HАДАПТЕР-02 | 2 | PF3/4(H) xPF3/4(G) |
| 3 | 2851023 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 7 | P24-1B |
| 4 | J15/154 | HАДАПТЕР-01 | 2 | PF3/4(H) xPF3/4(O) xL124 |
| 5 | 2555356 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP210xL1700 905/5 |
| 6 | 2526356 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19x P70 xL1700 905/5 |
| 7 | 2710311 | HАДАПТЕР-01 | 3 | PF3/4(H) xPF3/4(O) |
| 8 | 2551344 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19xP210xL1100 5/5 |
| 9 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P18-1B |
| 10 | 2700650 | BUSHING-03 | 1 | PF1/2(O)xPT3/4 |
| 11 | 2720224 | M/КОННЕКТОР-90 | 2 | Ф20x PT3/4 |
| 12 | 2700652 | BUSHING-03 | 2 | PF3/4(O)xPT3/4 |
| 13 | J15266 | ТРУБА | 1 | Ф20xt2.0 |
| 14 | 2710308 | H/АДАПТЕР-01 | 1 | PF1/2(H) xPF1/2(O) |
| 15 | J15267 | H/ТРУБА | 1 | PF3/4(H/U) x PF3/4(H) |
| 16 | J15140 | H/ТРУБА | 1 | PF1/2(H/U) x PF3/4(H)x Ф25.4 |
| 17 | 2526330 | МАСЛЯНЫЙ ШЛАНГ | 1 | D19x P70x L600 5/905 |
| 18 | 2712230 | H/АДАПТЕР-90 | 1 | PF3/4(H)x PT3/4 |
| 19 | 2551053 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6 xP210x L1550 5/5 |
| 20 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H)xPT1/4 |
| 21 | 2555034 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6x P210x L700 5/905 |
| 22 | 4080002 | ХОМУТ | 2 | SS^¥:20 |
| 23 | 2900201 | ТЕСТОВОЕ СОЕДИНЕНИЕ | 1 | DKC20-G1/4-C (¥^) |
| 24 | A93183 | ПЛИТА ОСНОВАНИЯ | 1 | t9x20x50 |
