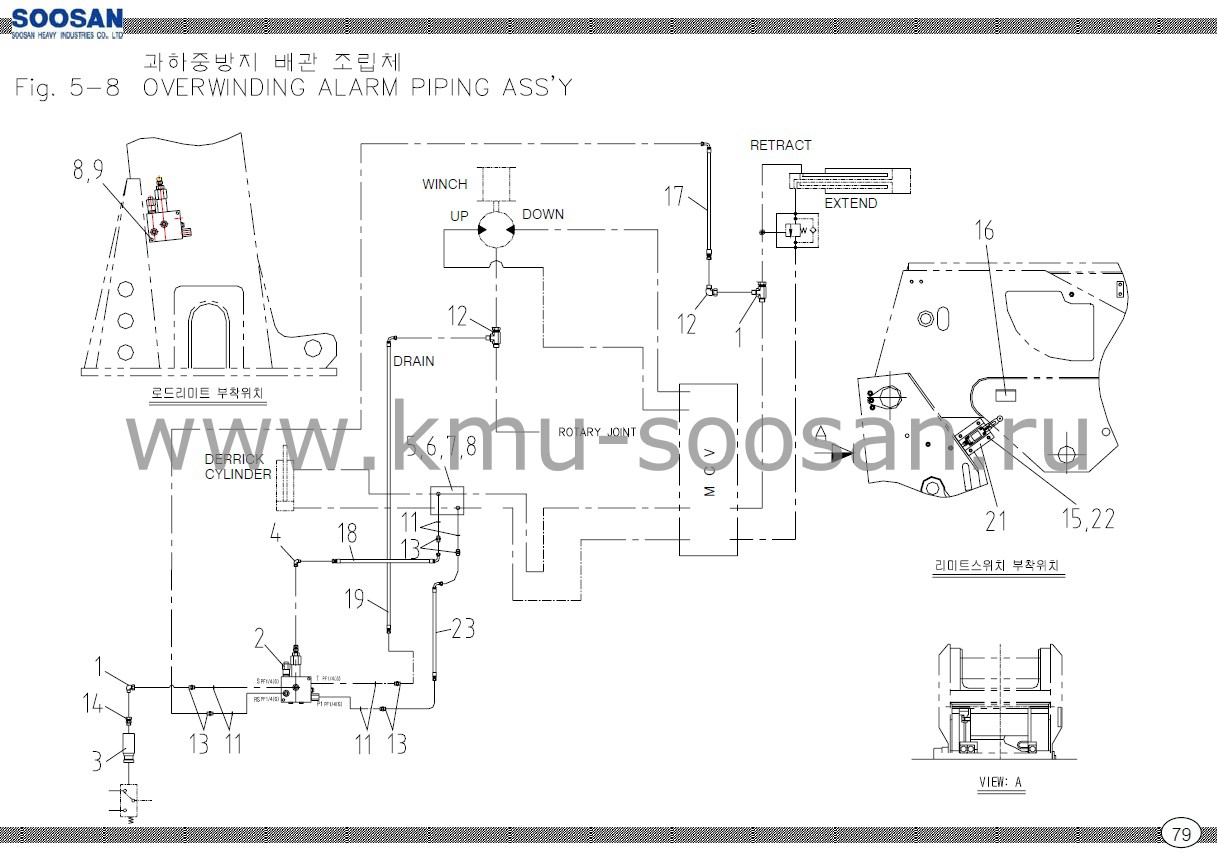

Схема сигнальная Soosan SCS 866, 867
| SCS866LS | СХЕМА СИГНАЛЬНАЯ | |||
| Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2713400 | H/АДАПТЕР МУФТЫ-90 | 2 | PF1/4(H/U)x PF1/4(H) |
| 2 | W30038 | ПРЕДЕЛ НАГРУЗКИ | 1 | LM-IPRPF-A |
| 3 | W30600 | ПЕРЕКЛЮЧАТЕЛЬ ДАВЛЕНИЯ | 1 | 01-DG 35(HAWE) |
| 4 | W30056 | ААПТЕР АРМАТУРЫ | 1 | M16x1.5x PF1/4' (H) |
| 5 | J16236 | БЛОК | 1 | 55x63x/130 |
| 6 | 2851010 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P11 |
| 7 | 4002166 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25xL85 |
| 8 | 4211010 | ПРУЖИННАЯ ШАЙБА | 4 | M8 |
| 9 | 4002161 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25xL60 |
| 10 | - | - | - | |
| 11 | 2858002 | УПЛОТНИТЕЛЬ | 6 | 1/4 |
| 12 | 2715101 | H/ПРОХОДНОЙ ТРОЙНИК-00 | 2 | PF3/8(H/U)xPF3/8 xPF1/4 |
| 13 | 2710600 | H/АДАПТЕР-02 | 6 | PF1/4(H)xPF1/4(G) |
| 14 | 2713700 | H/НИППЕЛЬ МУФТЫ-00 | 1 | PF1/4(H/U)xPT1/4 |
| 15 | 4210008 | ПРУЖИННАЯ ШАЙБА | 4 | M6 |
| 16 | W30059 | ПЛАСТИНА | 1 | t4.5 |
| 17 | 2555073 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP210xL2700 905/5 |
| 18 | 2555039 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP210xL850 905/5 |
| 19 | 2555050 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP210xL1400 905/5 |
| 20 | - | - | - | |
| 21 | W31129 | ПЕРЕКЛЮЧАТЕЛЬ НАГРУЗКИ В СБОРЕ | 1 | |
| 22 | 4010033 | ГНЕЗДОВОЙ БОЛТ | 4 | M6xP1.0xL16 |
