Станина(база) Soosan SCS 736L2 STD
Запросить установку

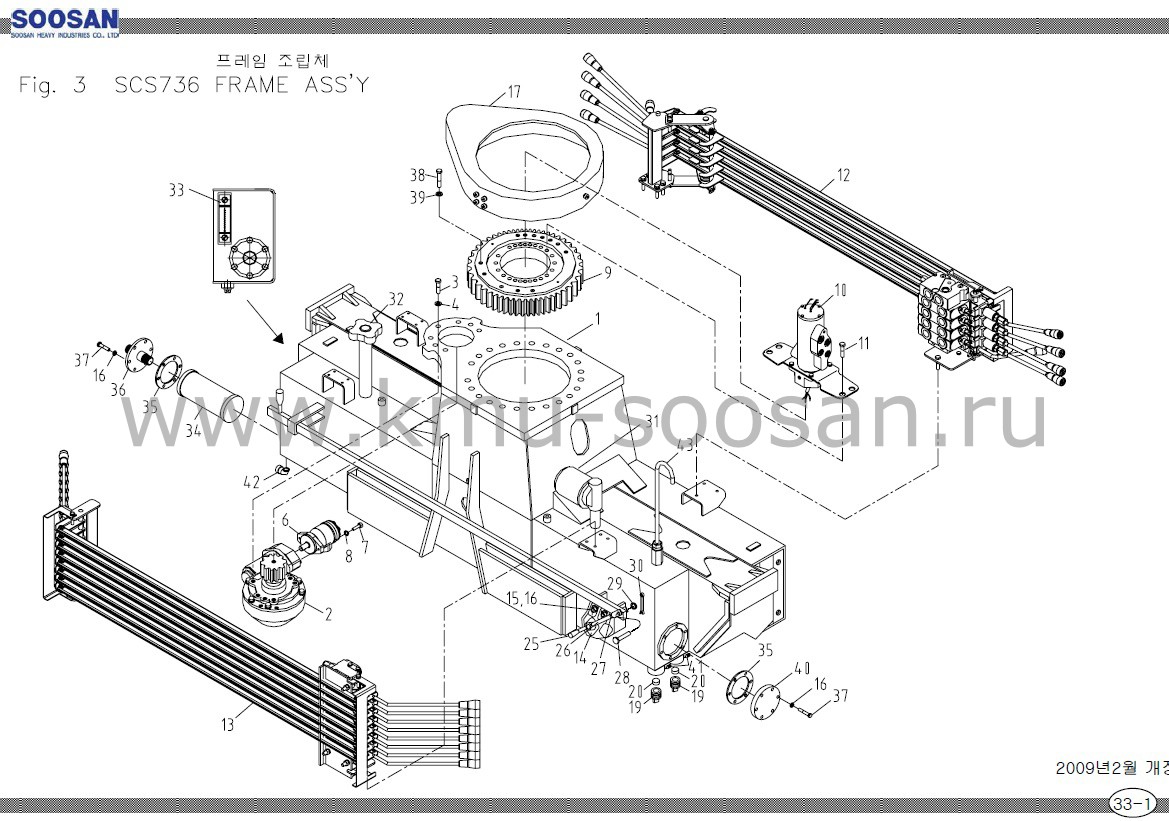

| SOOSAN | СТАНИНА(БАЗА) В СБОРЕ | SCS736L2 STD | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | B13100 | СТАНИНА (БАЗА, ОЗНОВАНИЕ) | 1 | |
| 2 | A57250 | ПОВОРОТНЫЙ РЕДУКТОР, РЕДУКТОР ПОВОРОТА КОЛОННЫ(БАШНИ) | 1 | 03.янв |
| 3 | 4002265 | ШЕСТИГРАННЫЙ БОЛТ | 7 | M16xP2.0xL55 |
| 4 | 4210014 | ПРУЖИННАЯ ШАЙБА | 7 | M16 |
| 5 | B17302 | МОТОР РЕДУКТОРА ПОВОРОТА | 1 | OMP80 |
| 6 | 4002204 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12xP1.75x L35 |
| 7 | 4210012 | ПРУЖИННАЯ ШАЙБА | 2 | M12 |
| 8 | B13178 | ОПОРНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНЫЙ ПОДШИПНИК, ОПОРНО-ПОВОРОТНАЯ ШЕСТЕРНЯ, ОПОРНАЯ ШЕСТЕРНЯ КОЛОННЫ, ГЛАВНАЯ ШЕСТЕРНЯ, ПОВОРОТНАЯ ШЕСТЕРНЯ, ПОВОРОТНЫЙ ПОДШИПНИК, ОПУ, ОПОРНО-ПОВОРОТНОЕ УСТРОЙСТВО, ПОДШИПНИК ОПОРНЫЙ КОЛОННЫ | 1 | SISO-600 |
| 9 | B17000 | ПОВОРОТНЫЙ УЗЕЛ В СБОРЕ | 1 | 3-2 |
| 10 | 4004361 | ШЕСТИГРАННЫЙ БОЛТ | 23 | M22 xP2.5xL110 |
| 11 | J13400 | КОЛЛЕКТОР ПОВОРОТА, ГИДРОШАРНИР, ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, ГИДРАВЛИЧЕСКИЙ КОЛЛЕКТОР, ПОВОРОТАНЫЙ КОЛЛЕКТОР, ПОВОРОТНЫЙ ШАРНИР | 1 | RS214 3-3 |
| 12 | J13450 | АУТРИГЕРЫ В СБОРЕ | 1 | MC3/8 3-4 |
| 13 | 4210011 | ПРУЖИННАЯ ШАЙБА | 12 | M10 |
| 14 | B13228 | КОМПЛЕКТ КРЫШЕК ШЕСТЕРНИ | 1 | 03.май |
| 15 | A73145 | ВИНТОВАЯ ЗАГЛУШКА | 2 | |
| 16 | A73146 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 2 | |
| 17 | A57504 | ЛИНЕЙНЫЙ ФИЛЬТР | 1 | |
| 18 | A93177 | ВОЗДУХОСБОРНИК | 1 | |
| 19 | A86247 | ДАТЧИК УРОВНЯ | 1 | UC.FLT.223X |
| 20 | B13179 | ВПУСКНОЙ ФИЛЬТР | 1 | HYD-SE-12 (1 1/2") |
| 21 | B13239 | УПЛОТНИТЕЛЬ | 2 | |
| 22 | B13240 | ПРИЕМНАЯ ТРУБА | 1 | |
| 23 | 4002174 | ШЕСТИГРАННЫЙ БОЛТ | 12 | M10xP1.5x L20 |
| 24 | 4004353 | ШЕСТИГРАННЫЙ БОЛТ | 12 | M22 xP2.5x L70 |
| 25 | 4210017 | ПРУЖИННАЯ ШАЙБА | 12 | M22 |
| 26 | B13226 | МАСЛЯНАЯ КРЫШКА | 1 | |
| 27 | 4040059 | УСТАНОВОЧНЫЙ ВИНТ | 1 | M12 xP1.75x L12 |
| 28 | A93135 | ЗАГЛУШКА СЛИВА | 1 | PT 3/4 |
| 29 | J13611 | ВОЗДУХОСБОРНИК | ||
