Стрела 4 секции Soosan SCS 334
Запросить запчасти

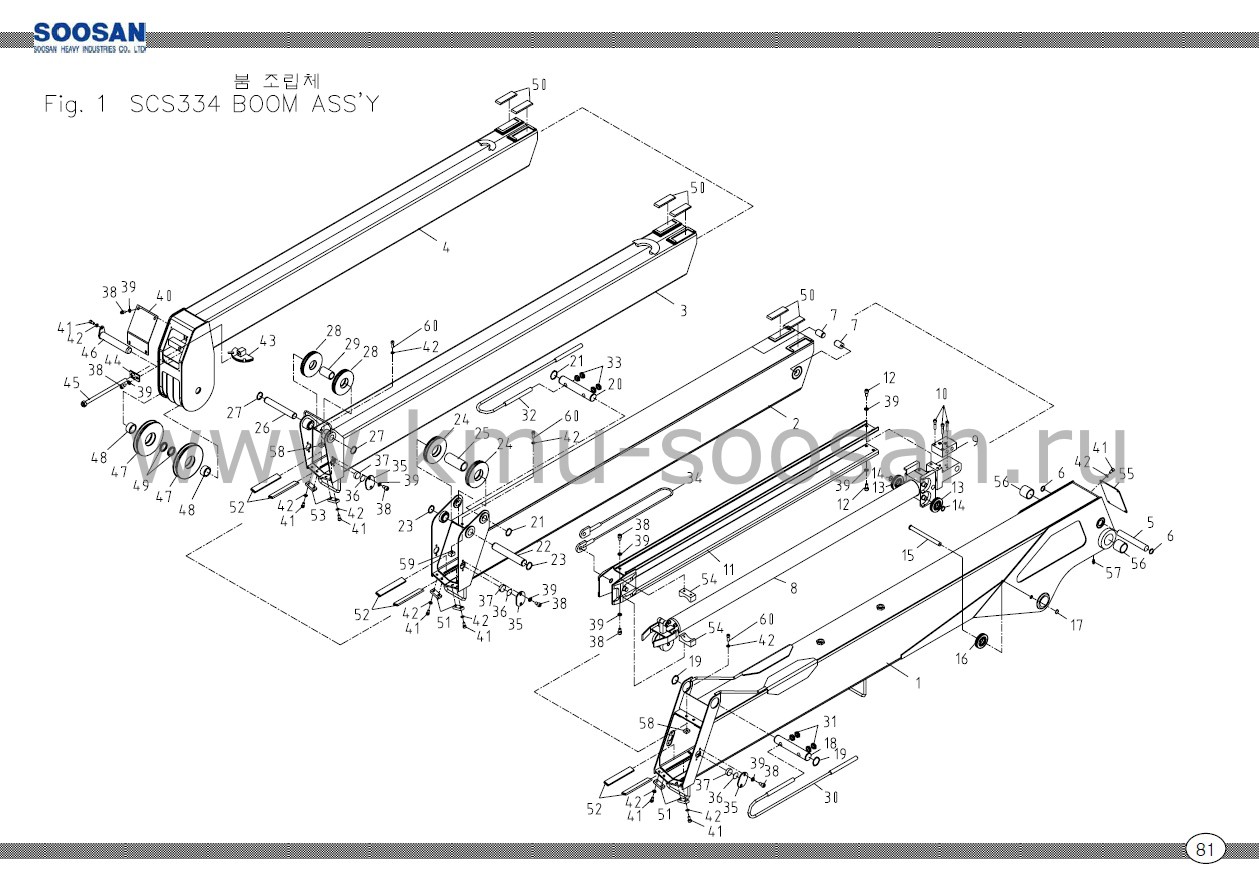

| СЕКЦИИ СТРЕЛЫ | SCS 334 | |||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | G31100 | 1 СЕКЦИЯ СТРЕЛЫ | 1 | |
| 2 | G31200 | 2 СЕКЦИЯ СТРЕЛЫ | 1 | |
| 3 | G31300 | 3 СЕКЦИЯ СТРЕЛЫ | 1 | |
| 4 | G41400 | 4 СЕКЦИЯ СТРЕЛЫ | 1 | |
| 5 | G31601 | ПАЛЕЦ 1 СТРЕЛЫ ТЕЛИСКОПИРОВАНИЯ | 1 | Ф30 |
| 6 | 4401018 | КОЛЬЦО-ЗАГЛУШКА | 2 | H30 |
| 7 | G31602 | ПАЛЕЦ 2 СТРЕЛЫ ТЕЛИСКОПИРОВАНИЯ | 2 | |
| 8 | G37100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
| 9 | J17602 | ГИДРОЗАМОК | 1 | ISD-0308 |
| 10 | 4002155 | ГНЕЗДОВОЙ БОЛТ | 3 | M8xP1.25x35L |
| 11 | G31603 | УПРАВЛЕНИЕ | 1 | |
| 12 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 4 | M10xP1.5x20L |
| 13 | G11608 | РОЛИК ВТЯГИВАНИЯ | 4 | |
| 14 | 4400008 | КОЛЬЦО-ЗАГЛУШКА | 6 | S17 |
| 15 | G31608 | ПАЛЕЦ | 1 | Ф15 |
| 16 | G31609 | РОЛИК НАБОР | 1 | |
| 17 | 4400011 | КОЛЬЦО-ЗАГЛУШКА | 1 | S20 |
| 18 | G31611 | ГАЙКА | 1 | Ф30 |
| 19 | 4400022 | КОЛЬЦО-ЗАГЛУШКА | 2 | S35 |
| 20 | G41601 | ГАЙКА | 1 | Ф28 |
| 21 | 4400017 | КОЛЬЦО-ЗАГЛУШКА | 2 | S28 |
| 22 | G11614 | ГАЙКА | 1 | |
| 23 | 4400019 | КОЛЬЦО-ЗАГЛУШКА | 2 | S30 |
| 24 | G31613 | ЗАГЛУШКА | 2 | |
| 25 | G11617 | МАНЖЕТА | 1 | |
| 26 | G21602 | ГАЙКА | 1 | |
| 27 | 4400015 | КОЛЬЦО-ЗАГЛУШКА | 2 | S25 |
| 28 | G41603 | ЗАГЛУШКА | 2 | |
| 29 | G21605 | МАНЖЕТА | 1 | |
| 30 | G31616 | ТРОСИК ВЫДВИЖЕНИЯ 1 | 2 | |
| 31 | 4101215 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M16*P2.0 |
| 32 | G41606 | ТРОСИК ВЫДВИЖЕНИЯ 2 | 2 | |
| 33 | 4101214 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M14*P2.0 |
| 34 | G41608 | ТРОСИК ВТЯГИВАНИЯ | 1 | |
| 35 | A11651 | КРЫШКА | 6 | 11.5 t |
| 36 | A11652 | ШАЙБА | AR | 0.5 t |
| 37 | A11664 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 6 | 10 t |
| 38 | 4010058 | ГНЕЗДОВОЙ БОЛТ | 20 | M10*P1.5*12L |
| 39 | 4210011 | ПРУЖИННАЯ ШАЙБА | 24 | M10 |
| 40 | G31620 | КРЫШКА | 1 | |
| 41 | 4010045 | ГНЕЗДО БОЛТА | 21 | M8*P1*16L |
| 42 | 4210010 | ПРУЖИННАЯ ШАЙБА | 30 | M8 |
| 43 | G11636 | РОЛИК В РАЗРЕЗЕ | 1 | |
| 44 | G11635 | ОГРАНИЧИТЕЛЬ | 1 | |
| 45 | G11633 | ТРОСИК ВТЯГИВАНИЯ | 1 | |
| 46 | G11626 | ГАЙКА | 1 | |
| 47 | G31623 | РОЛИК | 2 | |
| 48 | G11631 | МАНЖЕТА | 2 | |
| 49 | G11632 | МАНЖЕТА | 2 | |
| 50 | G11640 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 6 | |
| 51 | A51604 | ПЛАСТИНА | 4 | |
| 52 | A51603 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 6 | |
| 53 | A31628 | ПЛАСТИНА | 2 | |
| 54 | G31627 | БЛОК СКОЛЬЖЕНИЯ | 2 | |
| 55 | G11625 | КРЫШКА | 1 | |
| 56 | 4600122 | ВТУЛКА | 2 | MB 5040 DU |
| 57 | 2700402 | НИППЕЛЬ | 1 | PT 1/8 |
| 58 | F11646 | РАСПОРКА | 4 | 9 t |
| 59 | E61616 | РАСПОРКА - 1 | 2 | 15 t |
| 60 | 4010044 | ГНЕЗДО БОЛТА | 6 | M8*P1.25*L12 |
