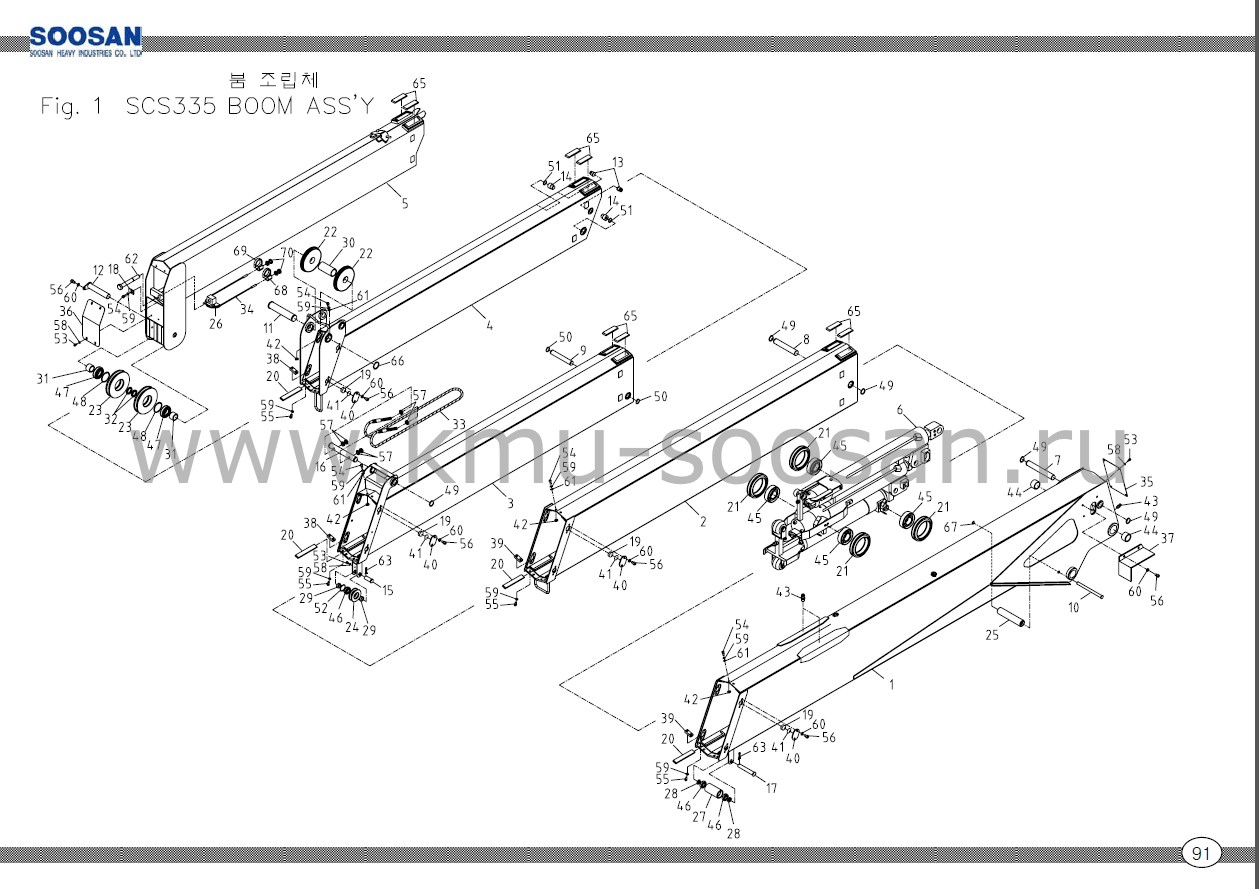

Стрела 5 секций Soosan SCS 335
Запросить запчасти
СЕКЦИИ СТРЕЛЫ | SCS 335 | |||
№ | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | G71100 | 1 СЕКЦИЯ СТРЕЛЫ | 1 | |
2 | G71200 | 2 СЕКЦИЯ СТРЕЛЫ | 1 | |
3 | G71250 | 3 СЕКЦИЯ СТРЕЛЫ | 1 | |
4 | G71300 | 4 СЕКЦИЯ СТРЕЛЫ | 1 | |
5 | G71350 | 5 СЕКЦИЯ СТРЕЛЫ | 1 | |
6 | A37100 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
7 | A21603 | ГАЙКА | 1 | Ф30 |
8 | A21604 | ГАЙКА | 1 | Ф30 |
9 | A21605 | ГАЙКА | 1 | Ф25 |
10 | G71601 | ГАЙКА | 1 | Ф20 (Ф15) |
11 | A21608 | ГАЙКА | 1 | Ф40 |
12 | G71602 | ГАЙКА | 1 | Ф30 |
13 | ||||
14 | A31607 | ГАЙКА | 2 | Ф30 (Ф25) |
15 | A21607 | ГАЙКА | 1 | Ф25 (Ф20) |
16 | G71623 | ГАЙКА | 1 | Ф30 |
17 | A11129 | ВАЛ | 1 | Ф25 (Ф30) |
18 | A51369 | ПЛАСТИНА | 1 | t4.5 |
19 | A11621 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 16 | Ф30 |
20 | A51603 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 8 | t7.0 |
21 | G71607 | РОЛИК УСТАНОВОЧНЫЙ | 2 | Ф94 |
22 | G71608 | РОЛИК УСТАНОВОЧНЫЙ | 2 | Ф158 |
23 | A21611 | РОЛИК | 2 | Ф170 |
24 | A21610 | РОЛИК | 1 | Ф80 |
25 | G71610 | РОЛЛЕР | 1 | Ф40 |
26 | A31405 | РОЛИК В РАЗРЕЗЕ В СБОРЕ | 1 | |
27 | A11128 | РОЛЛЕР | 1 | Ф65 |
28 | A01606 | МАНЖЕТА | 2 | Ф28 |
29 | A21617 | МАНЖЕТА | 2 | Ф27 |
30 | G71613 | МАНЖЕТА | 1 | Ф41.6*Ф48.6 |
31 | G71614 | МАНЖЕТА | 2 | Ф32.9*Ф42.7 |
32 | A11658 | МАНЖЕТА | 2 | Ф32.9*Ф42.7 |
33 | G71625 | ТРОСИК ВЫДВИЖЕНИЯ | 1 | Ф9.7*19 L=5890 |
34 | G71627 | ТРОСИК ВТЯГИВАНИЯ | 1 | Ф6.35,7*19 L=10688 |
35 | A21121 | КРЫШКА | 1 | t 1.6 |
36 | G71619 | КРЫШКА | 1 | t 2.3 |
37 | A01613 | КРЫШКА | 1 | |
38 | A31629 | ПЛАСТИНА | 4 | t 10 |
39 | A51604 | ПЛАСТИНА | 4 | t 12 |
40 | A11651 | ПЛАСТИНА | 16 | t 4.5 |
41 | A11652 | ШАЙБА | 16 | t 0.5 * Ф 29 |
42 | A31630 | РАСПОРКА | 6 | |
43 | 2700402 | СМАЗОЧНЫЙ НИППЕЛЬ | 3 | PT 1/8 |
44 | 4600169 | ВТУЛКА | 2 | MB 5050 DU |
45 | ||||
46 | 4603143 | ШАРИКОВЫЙ ПОДШИПНИК | 3 | 6004 |
47 | 4605183 | ШАРИКОВЫЙ ПОДШИПНИК | 2 | 6306 |
48 | 4401041 | КОЛЬЦО-ЗАГЛУШКА | 2 | Н72 |
49 | 4400019 | КОЛЬЦО-ЗАГЛУШКА | 5 | S30 |
50 | 4400015 | КОЛЬЦО-ЗАГЛУШКА | 2 | S25 |
51 | 4401018 | КОЛЬЦО-ЗАГЛУШКА | 2 | H30 |
52 | 4400026 | КОЛЬЦО-ЗАГЛУШКА | 1 | H42 |
53 | 4010031 | ГНЕЗДОВОЙ БОЛТ | 11 | M6*P1.0*10L |
54 | 4010045 | ГНЕЗДОВОЙ БОЛТ | 7 | M8*P1.25*16L |
55 | 4010046 | ГНЕЗДОВОЙ БОЛТ | 16 | M8*P1.25*20L |
56 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 37 | M10*P1.5*16L |
57 | 4101209 | ШЕСТИГРАННЫЙ БОЛТ | 6 | M6*P1.0 |
58 | 4210008 | ПРУЖИННАЯ ШАЙБА | 11 | M6 |
59 | 4210010 | ПРУЖИННАЯ ШАЙБА | 17 | M8 |
60 | 4210011 | ПРУЖИННАЯ ШАЙБА | 37 | M10 |
61 | 4200007 | ПЛОСКАЯ ШАЙБА | 6 | M8 |
62 | A51370 | БОЛТ В СбОРЕ | 1 | |
63 | 4310101 | ГАЙКА | 2 | D5.9*50L |
64 | ||||
65 | G11640 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 8 | t7.0 |
66 | 4400022 | КОЛЬЦО-ЗАГЛУШКА | 1 | S40 |
67 | 4400006 | КОЛЬЦО-ЗАГЛУШКА | 1 | S15 |
68 | G71630 | КРЕПЛЕНИЕ ПРОВОДОВ | 1 | |
69 | G71633 | КРЕПЛЕНИЕ ПРОВОДОВ | 1 | |
70 | 4101214 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M14*P2.0 |
