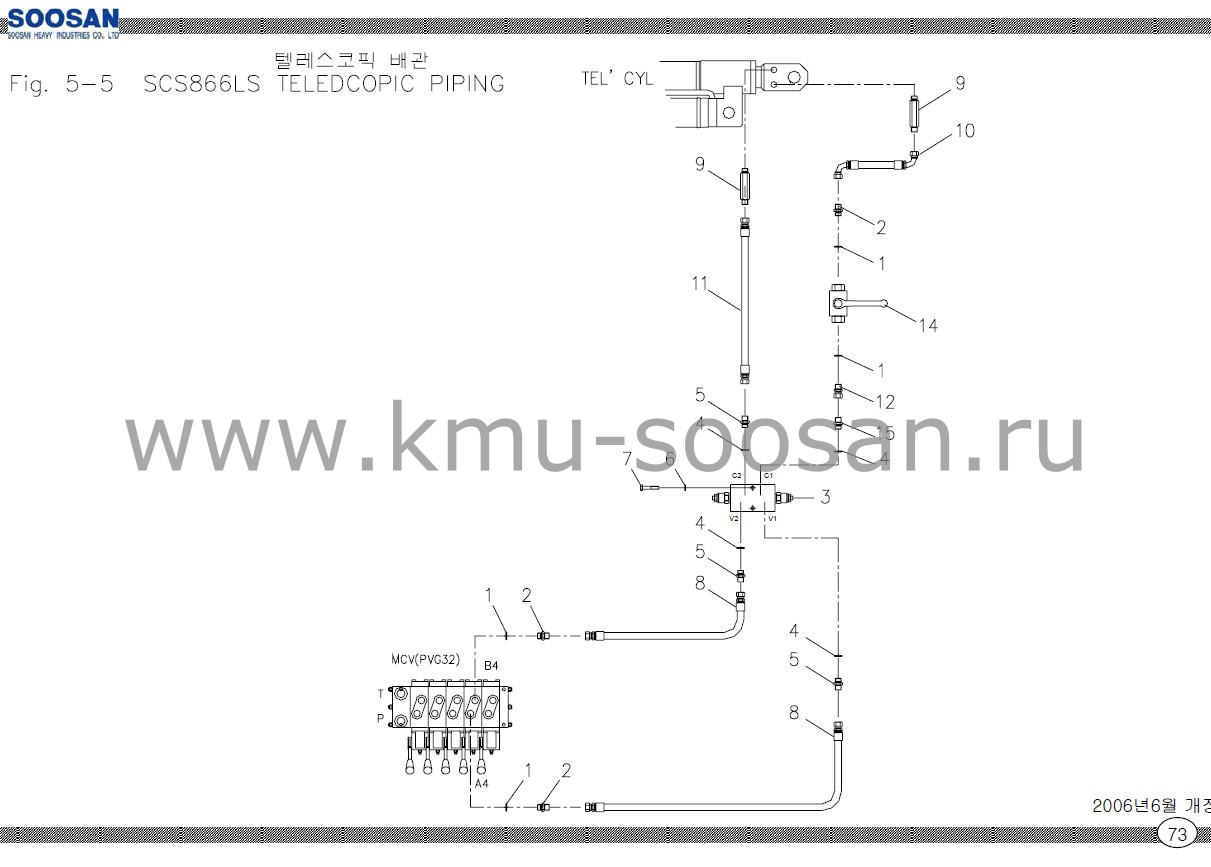

Схема подключения цилиндра телескопирования Soosan SCS 866, 867
SCS866LS | СХЕМА ТЕЛЕСКОПИРОВАНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | 2858004 | СХЕМА ТЕЛЕСКОПИРОВАНИЯ | 4 | 01.фев |
2 | 2710605 | H/ПЕРЕХОДНИК-02 | 3 | PF3/8(H) xPF1/2(G) |
3 | J17608 | ДВОЙНОЙ УРАВНОВЕШИВАЮЩИЙ КЛАПАН | 1 | ISD-0460 |
4 | 2851014 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 4 | P14-1B |
5 | 2710305 | H/ПЕРЕХОДНИК-01 | 3 | PF3/8(H) xPF3/8(O) |
6 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 |
7 | 4002159 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25 xL50 |
8 | J15246 | МАСЛЯНОЙ ШЛАНГ(ЗАЩИТНЫЙ) | 2 | D9xP210xL1700 5/5 |
9 | J15245 | H/ПЕРЕХОДНИК-01 | 2 | PF3/8(H)xPT3/8 |
10 | J15143 | МАСЛЯНОЙ ШЛАНГ | 1 | D9xP210xL160 905/905(270" ) |
11 | 2555121 | МАСЛЯНОЙ ШЛАНГ | 1 | D9xP210x L400 5/905 |
12 | J15144 | H/СОЕДИНИТЕЛЬ-НИППЕЛЬ-00 | 1 | PF1/2(H/U)x PF1/2(G) |
13 | - | - | - | |
14 | J15145 | ШАРОВОЙ КЛАПАН | 1 | 1/2(G) PN500 |
15 | 2710606 | H/ПЕРЕХОДНИК-01 | 1 | PF1/2(H) xPF3/8(O) |
SCS866LS | СХЕМА ТЕЛЕСКОПИРОВАНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | 2858004 | РЕЗИНОМЕТАЛ. КОЛЬЦО | 4 | 01.фев |
2 | 2710605 | H/ПЕРЕХОДНИК-02 | 3 | PF3/8(H) xPF1/2(G) |
3 | J17608 | ДВОЙНОЙ УРАВНОВЕШИВАЮЩИЙ КЛАПАН | 1 | ISD-0460 |
4 | 2851014 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 4 | P14-1B |
5 | 2710305 | H/ПЕРЕХОДНИК-01 | 3 | PF3/8(H) xPF3/8(O) |
6 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 |
7 | 4002159 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25 xL50 |
8 | J15246 | МАСЛЯНОЙ ШЛАНГ(ЗАЩИТНЫЙ) | 2 | D9xP210xL1700 5/5 |
9 | J15245 | H/ПЕРЕХОДНИК-01 | 2 | PF3/8(H)xPT3/8 |
10 | J15143 | МАСЛЯНОЙ ШЛАНГ | 1 | D9xP210xL160 905/905(270" ) |
11 | 2555121 | МАСЛЯНОЙ ШЛАНГ | 1 | D9xP210x L400 5/905 |
12 | J15144 | H/СОЕДИНИТЕЛЬ-НИППЕЛЬ-00 | 1 | PF1/2(H/U)x PF1/2(G) |
13 | - | - | - | |
14 | J15145 | ШАРОВОЙ КЛАПАН | 1 | 1/2(G) PN500 |
15 | 2710307 | H/ПЕРЕХОДНИК-01 | 1 | PF1/2(H) xPF3/8(O) |
16 | 4101211 | ШЕСТИГРАННАЯ ГАЙКА | 2 | M8 |
SCS866LS | СХЕМА ТЕЛЕСКОПИРОВАНИЯ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | 2858004 | РЕЗИНОМЕТАЛ. КОЛЬЦО | 5 | 01.фев |
2 | 2710605 | H/ПЕРЕХОДНИК-02 | 4 | PF3/8(H)x PF1 /2(G) |
3 | J17608 | ДВОЙНОЙ УРАВНОВЕШИВАЮЩИЙ КЛАПАН | 1 | ISD-0460 |
4 | 2851014 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 4 | P14-1B |
5 | 2710305 | H/ПЕРЕХОДНИК-01 | 3 | PF3/8(H)xPF3/8(O) |
6 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 |
7 | 4002159 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M8xP1.25xL50 |
8 | J15246 | МАСЛЯНОЙ ШЛАНГ(ЗАЩИТНЫЙ) | 2 | D9xP210x L1700 5/5 |
9 | J15245 | H/ПЕРЕХОДНИК-01 | 2 | PF3/8(H)x PT3/8 |
10 | J15143 | МАСЛЯНОЙ ШЛАНГ | 1 | D9 x P210 x L160 905/905(270 ° ) |
11 | 2555121 | МАСЛЯНОЙ ШЛАНГ | 1 | D9 x P210 x L400 5/905 |
12 | J15144 | H/СОЕДИНИТЕЛЬ-НИППЕЛЬ-00 | 1 | PF1/2(H/U) x PF1/2(G) |
13 | 4101211 | ШЕСТИГРАННАЯ ГАЙКА | 2 | M8 |
14 | J15145 | ШАРОВОЙ КЛАПАН | 1 | 1/2(G) PN500 |
15 | 2710307 | H/ПЕРЕХОДНИК-01 | 1 | PF1/2(H)x PF3/8(O) |
16 | 2715103 | H/СОЕДИНЕНИЕ-ТРОЙНИК-00 | 1 | PF3/8x PF3/8x PF3/8 |
17 | 2555134 | МАСЛЯНОЙ ШЛАНГ | 1 | D9x P210 x L700 905/5 |
