2-ой Гидроцилиндр выдвижения Soosan SCS 746L
Запросить запчасти

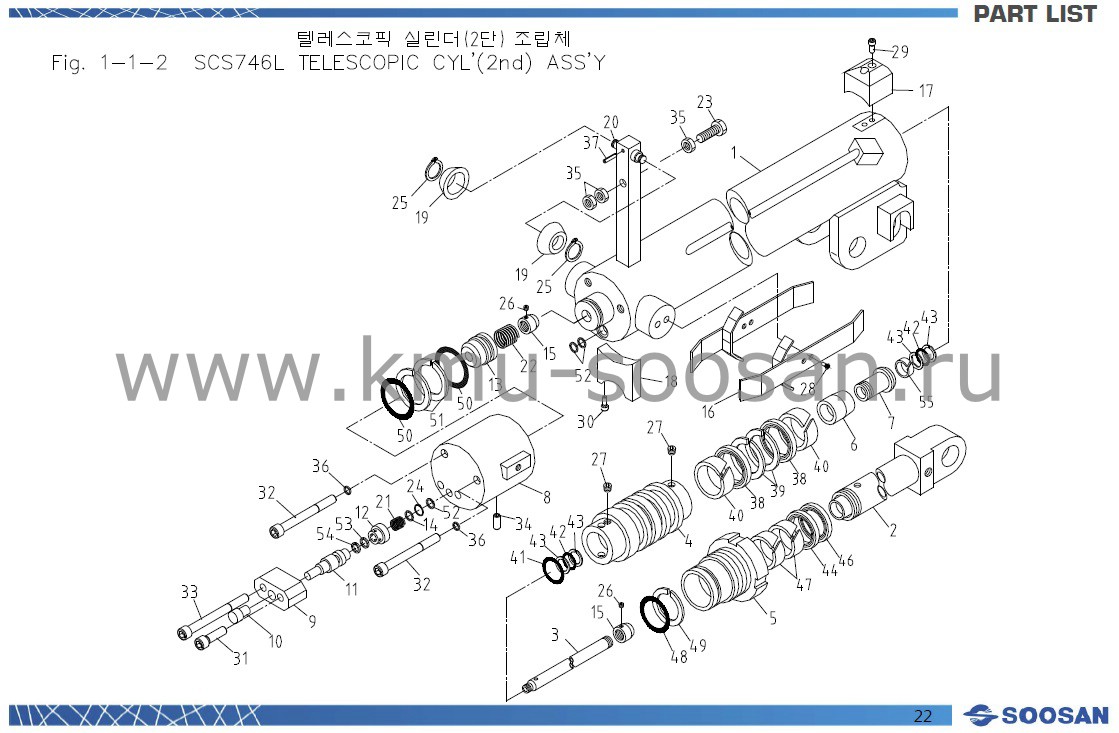

| SOOSAN | 2-й ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 1-Й ЦИЛИНДР В СБОРЕ | 1 | ||
| 2 | ШТОК В СБОРЕ | 1 | ||
| 3 | ВТЯГИВАТЕЛЬ | 1 | ||
| 4 | ПОРШЕНЬ | 1 | ||
| 5 | КРЫШКА ШТОКА | 1 | ||
| 6 | ПОДЖИМНОЕ КОЛЬЦО | 1 | ||
| 7 | НАПРАВЛЯЮЩАЯ УПЛОТНЕНИЯ | 1 | ||
| 8 | КОРПУС КЛАПАНА | 1 | ||
| 9 | КРОНШТЕЙН-A | 1 | ||
| 10 | НАПРАВЛЯЮЩАЯ ЗОЛОТНИКА | 1 | ||
| 11 | ЗОЛОТНИК | 1 | ||
| 12 | КЛАПАН-A | 1 | ||
| 13 | КЛАПАН-B | 1 | ||
| 14 | ШАЙБА-A | 1 | ||
| 15 | СТОПОРНАЯ ГАЙКА | 2 | ||
| 16 | КРОНШТЕЙН В СБОРЕ | 2 | ||
| 17 | ПУСКОВАЯ ПЛОЩАДКА | 1 | ||
| 18 | ПУСКОВАЯ ПЛОЩАДКА | 1 | ||
| 19 | РОЛИК НАПРАВЛЯЮЩЕЙ | 2 | D70 | |
| 20 | ПОДШИПНИК ВАЛ | 1 | D19x60L | |
| 21 | ПРУЖИНА-A | 1 | ||
| 22 | ПРУЖИНА-B | 1 | ||
| 23 | СТОПОРНЫЙ БОЛТ | 1 | ||
| 24 | КОЛЬЦО-ЗАГЛУШКА | 1 | D14 (FOR HOLE) | |
| 25 | КОЛЬЦО-ЗАГЛУШКА | 2 | D15 (FOR ВАЛ) | |
| 26 | УСТАНОВОЧНЫЙ ВИНТ | 2 | M3xP0.5x3L | |
| 27 | УСТАНОВОЧНЫЙ ВИНТ | 2 | M6xP1.0x6L | |
| 28 | БОЛТ | 4 | M6xP1.0x12L | |
| 29 | БОЛТ-ГНЕЗДО | 2 | M6xP1.0x15L | |
| 30 | БОЛТ-ГНЕЗДО | 2 | M6xP1.0x25L | |
| 31 | БОЛТ-ГНЕЗДО | 1 | M8xP1.25 x35L | |
| 32 | БОЛТ-ГНЕЗДО | 2 | M8xP1.25x 100L | |
| 33 | БОЛТ-ГНЕЗДО | 1 | M8xPl.25x 115L | |
| 34 | ЗАГЛУШКА | 2 | PT 1/8x 7L | |
| 35 | МУФТА | 3 | M12xPl.75x 10H | |
| 36 | ПРУЖИННАЯ ШАЙБА | 2 | M8 | |
| 37 | ПРУЖИНА ГАЙКА | 2 | 5AW28 | |
| 38 | УПЛОТНИТЕЛЬ ПОРШНЯ | 2 | ||
| 39 | ОПОРНОЕ КОЛЬЦО | 2 | D55x D65 x3T | |
| 40 | ОПОРНОЕ КОЛЬЦО | 2 | D60x D65x 15W | |
| 41 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 1 | 1B G30 | |
| 42 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 2 | 1B P18 | |
| 43 | ОПОРНОЕ КОЛЬЦО | 4 | (T-2) P18 | |
| 44 | УПЛОТНИТЕЛЬ ШТОКА | 1 | ||
| 45 | - | - | ||
| 46 | ПЫЛЕЗАЩИТНОЕ УПЛОТНЕНИЕ | 1 | KDD 50 | |
| 47 | ОПОРНОЕ КОЛЬЦО | 2 | D50x D55 xl5W | |
| 48 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 1 | 1B G60 | |
| 49 | ОПОРНОЕ КОЛЬЦО | 1 | (T-3) G60 | |
| 50 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 2 | D28x D33 | |
| 51 | ОПОРНОЕ КОЛЬЦО | 2 | D28x D33 | |
| 52 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 2 | 1B P14 | |
| 53 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 1 | 4D P6 | |
| 54 | ОПОРНОЕ КОЛЬЦО | 1 | (T-3) P6 | |
| 55 | ДВОЙНОЙ ВКЛАДЫШ | 1 | MB1815DU | |
| 56 | AS0976 | КОМПЛЕКТ УПЛОТНЕНИЙ | 1 | |
