Верхний пост управления Soosan SCS 736
Запросить установку

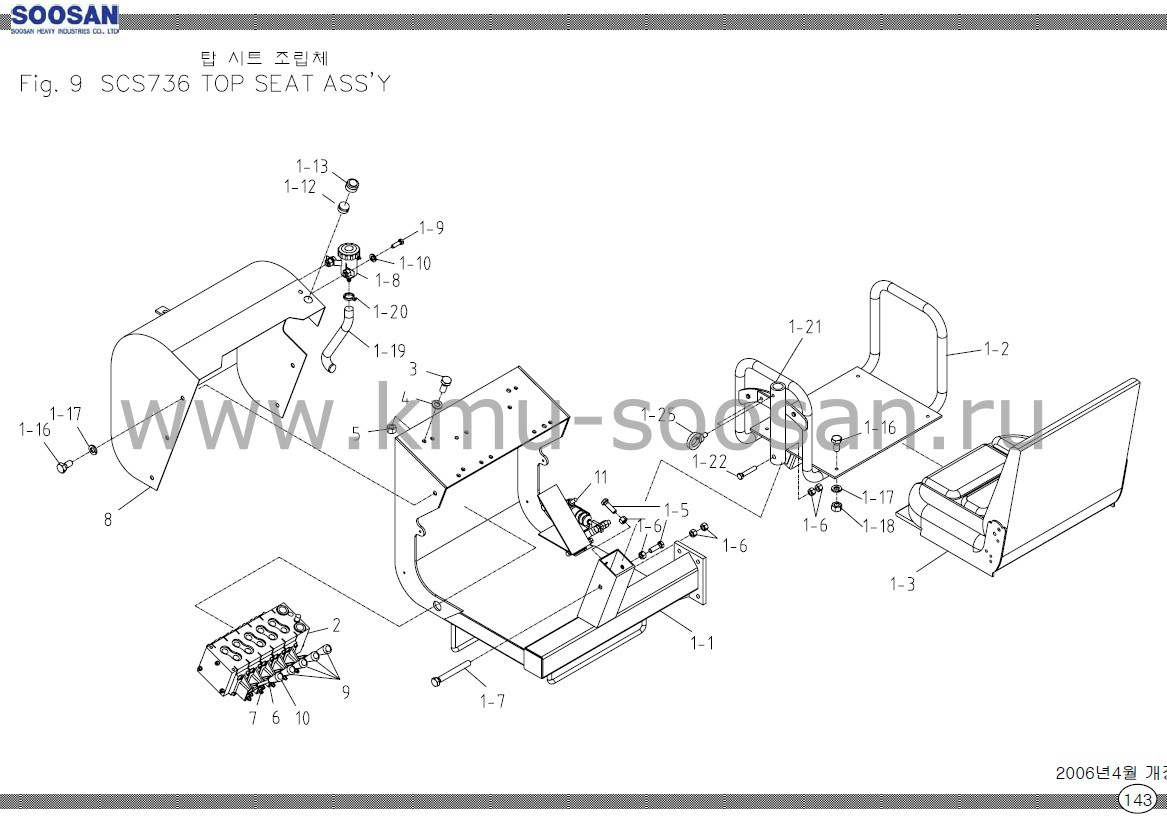

| SOOSAN | ВЕРХНЕЕ УПРАВЛЕНИЕ | SCS736(TOP) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | A82573 | ВЕРХНЕЕ СИДЕНЬЕ В СБОРЕ | 1 | |
| 1-1 | A82574 | КОРПУС СИДЕНЬЯ 1 | 1 | |
| 1-2 | A82584 | КОРПУС СИДЕНЬЯ 2 | 1 | |
| 1-3 | A52543 | СИДЕНЬЕ | 1 | |
| 1-4 | - | - | - | |
| 1-5 | 4002206 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12xP1.75xL40 |
| 1-6 | 4101213 | ШЕСТИГРАННАЯ ГАЙКА | 6 | M12xP1.75/10T |
| 1-7 | 4002218 | ШЕСТИГРАННЫЙ БОЛТ | 1 | M12xP1.75xL100 |
| 1-8 | A82568 | МАСЛОБАК | 1 | |
| 1-9 | 4002096 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M6xP1.0xL10 |
| 1-10 | 4210008 | ПРУЖИННАЯ ШАЙБА | 2 | M6 |
| 1-11 | - | - | - | |
| 1-12 | 7104010 | ПЕРЕКЛЮЧАТЕЛЬ С КНОПКОЙ | 1 | KH 307-1 |
| 1-13 | 7108001 | ПЕРЕКЛЮЧАТЕЛЬ С КНОПКОЙ | 1 | DIA 25 |
| 1-14 | - | - | - | |
| 1-15 | - | - | - | |
| 1-16 | 4002146 | ШЕСТ. БОЛТ | 10 | M8xP1.25xL14 |
| 1-17 | 4211010 | ПРУЖИННАЯ ШАЙБА | 10 | M8 |
| 1-18 | 4101211 | ШЕСТ. ГАЙКА | 4 | M8xP1.25 |
| 1-19 | 2690004 | ШЛАНГ | 220 мм | D10 |
| 1-20 | 4510056 | ЗАЖИМ ШЛАНГА | 2 | KS-08-01200 |
| 1-21 | A82/612 | КОМПЛЕКТ ТРУБ | 1 | |
| 1-22 | 4002214 | ШЕСТ. БОЛТ | 1 | M12xP1.75xL80 |
| 1-23 | - | - | - | |
| 1-24 | - | - | - | |
| 1-25 | 4020003 | БОЛТ С ПРУЖИНОЙ | 2 | M12xP1.75 |
| 2 | B17619 | ОСНОВНОЙ УПРАВЛЯЮЩИЙ КЛАПАН | 1 | PVG32-42 |
| 3 | 4201007 | ПЛОСКАЯ ШАЙБА | 4 | M8 |
| 4 | 4211010 | ПРУЖИННАЯ ШАЙБА | 4 | M8 |
| 5 | 4002149 | ШЕСТ. БОЛТ | 4 | M8xP1.25xL20 |
| 6 | F12510 | РЫЧАГ | 4 | D12xL250 PVG32-42 |
| 7 | 4101211 | ШЕСТ. ГАЙКА | 4 | M8xP1.25 PVG32-42 |
| 8 | A89591 | КРЫШКА | 1 | |
| 9 | F13441 | ВВОДНАЯ ШАРОВАЯ ОПОРА | 3 | BLACK PVG32-42 |
| 10 | F13442 | ВВОДНАЯ ШАРОВАЯ ОПОРА | 1 | КРАСНЫЙ |
| 11 | A82605 | КОМПЛЕКТ ПЕДАЛИ | 1 | 9-1. |
