Схема подключения редуктора поворота Soosan SAC 2501
Запросить установку

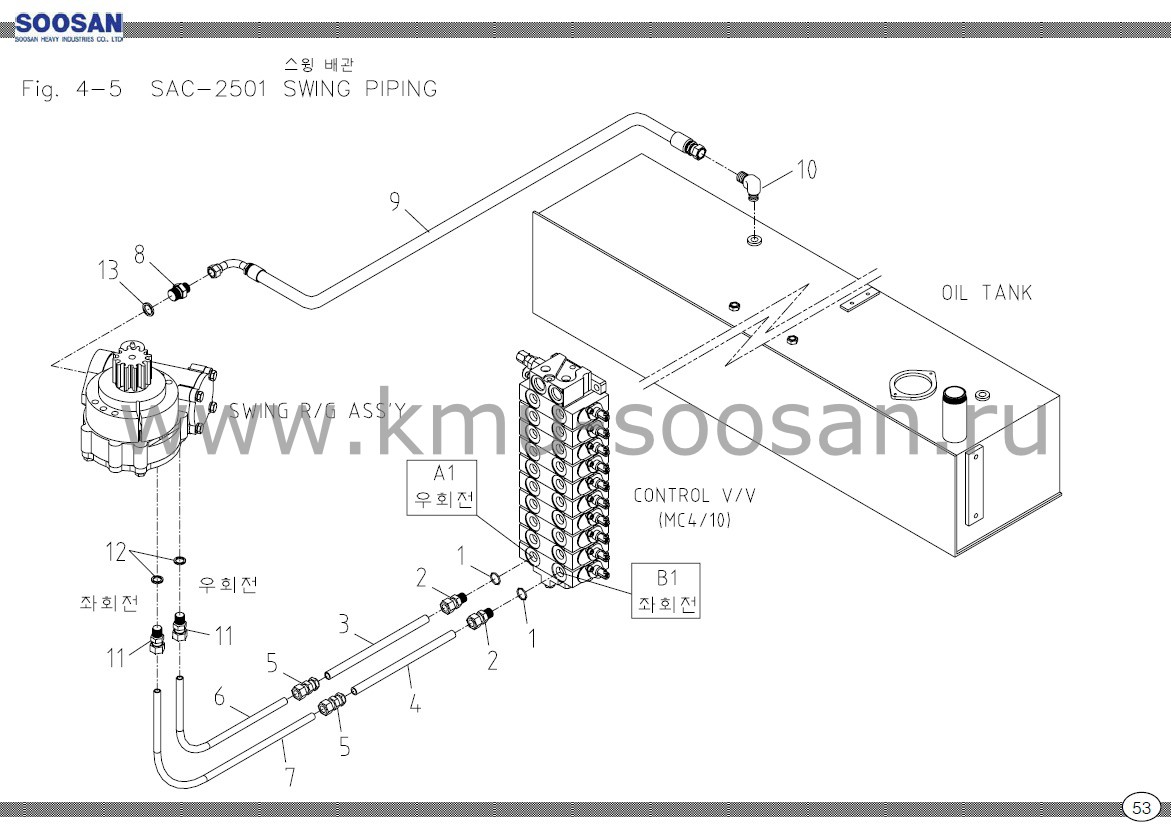

| SOOSAN | СХЕМА ПОДКЛЮЧЕНИЯ РЕДУКТОРА ПОВОРОТА | SAC 25-01 | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2851017 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | |
| 2 | 2720110 | ПЕРЕХОДНИК | 2 | Ф 10* PF1/2 |
| 3 | 615107 | ТРУБА | 1 | Ф10 |
| 4 | 15108 | ТРУБА | 1 | Ф10 |
| 5 | 2720953 | МУФТА | 2 | Ф10 |
| 6 | G15109 | ТРУБА | 1 | Ф10 |
| 7 | G15110 | ТРУБА | 1 | Ф10 |
| 8 | 2720208 | ПЕРЕХОДНИК | 1 | Pf1/4(G)xPFl/4 |
| 9 | 2518014 | МАСЛЯНЫЙ ШЛАНГ | 1 | D6xP35x280 |
| 10 | 2712220 | ПЕРЕХОДНИК | 1 | PT1/4xPFl/4(H) |
| 11 | 2720160 | КОННЕКТОР | 2 | Ф 10 x PEI/2(G) |
| 12 | 2858104 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 1/2" |
| 13 | 2858102 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 1 | 1/4" |
