Передние аутригеры в сборе Soosan SCS 746L
Запросить установку

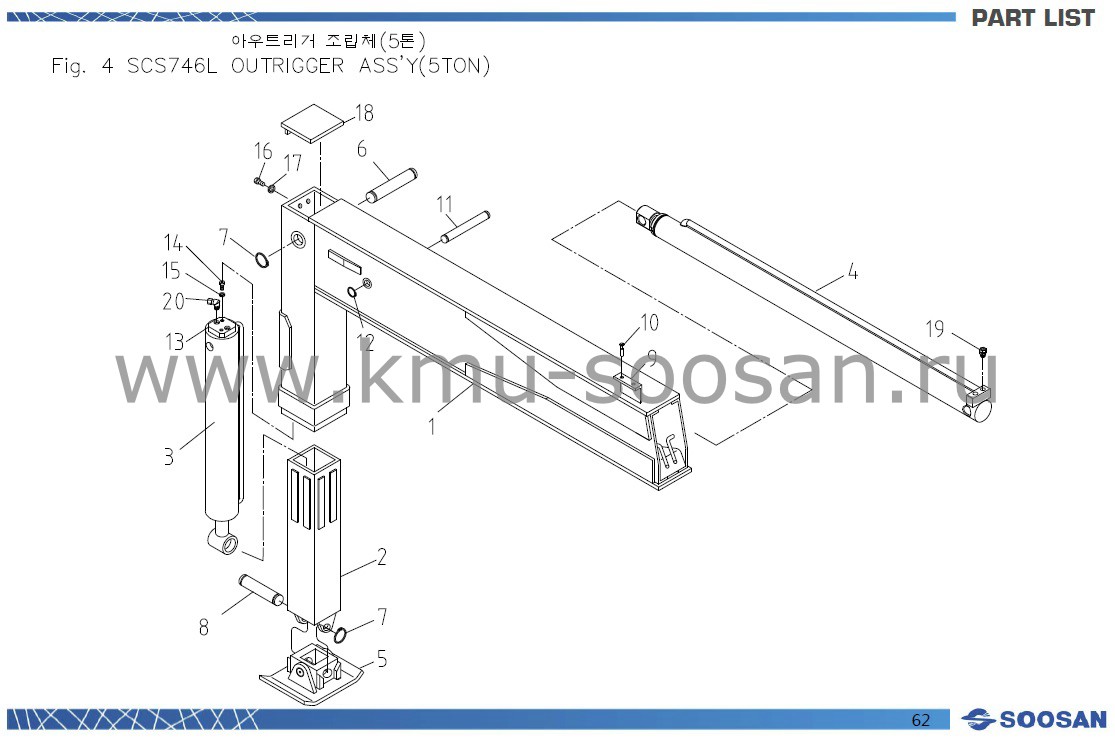

| SOOSAN | ПЕРЕДНИЙ АУТРИГЕР В СБОРЕ | SCS 746 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | J14118 | КОРПУС АУТРИГЕРА ВНЕШНИЙ | 1 | |
| 2 | J14108 | КОРПУС АУТРИГЕРА ВНУТРЕННИЙ | 1 | |
| 3 | A57130 | ЦИЛИНДР ПОДЪЕМА | 1 | Fig. 4-1 |
| 4 | J17121 | ЦИЛИНДР ВЫДВИЖЕНИЯ | 1 | Fig. 4-2 |
| 5 | J14113 | ПОДНОЖКА В СБОРЕ | 1 | |
| 6 | A54136 | ВАЛ | 1 | D35xL135 |
| 7 | 4400022 | СТОПОРНОЕ КОЛЬЦО | 2 | S35 |
| 8 | A54137 | ВАЛ | 1 | D35 xL134 |
| 9 | J14131 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | t9x30x100 |
| 10 | 4090027 | ПЛОСКИЙ БОЛТ | 2 | M6xP1.0x L12 |
| 11 | B14115 | ВАЛ | 1 | |
| 12 | 4400009 | СТОПОРНОЕ КОЛЬЦО | 1 | S18 |
| 13 | B17603 | ОДИНОЧНЫЙ РЫЧАГ | 1 | ISD-0310 |
| 14 | 4010049 | ГНЕЗДОВОЙ БОЛТ | 2 | M8xP1.25 xL35 |
| 15 | 4210010 | ПРУЖИННАЯ ШАЙБА | 2 | M8 |
| 16 | 4010033 | ГНЕЗДОВОЙ БОЛТ | 2 | M6xP1.0xL15 |
| 17 | 4210008 | ПРУЖИННАЯ ШАЙБА | 2 | M6 |
| 18 | A54 139 | КРЫШКА | 1 | |
| 19 | 2710001 | ПЕРЕХОДНИК | 2 | PF1/4(H)xPT1/4 |
| 20 | 2712220 | ПЕРЕХОДНИК | 2 | PF1/4(H)xPT1/4 |

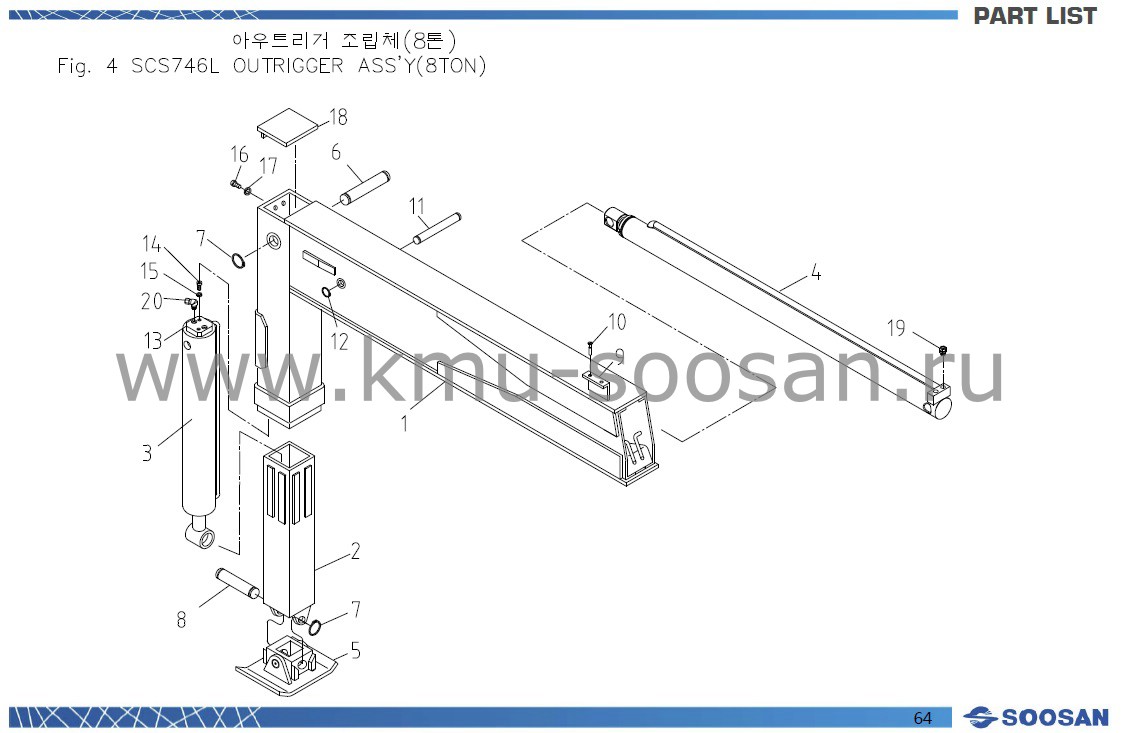

| SOOSAN | АУТРИГЕР В СБОРЕ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | J14 119 | ВНЕШНИЙ КОРПУС | 1 | |
| 2 | J14 116 | ВНУТРЕННИЙ КОРПУС | 1 | |
| 3 | A57 131 | ЦИЛИНДР ПОДЪЕМА В СБОРЕ | 1 | Fig. 4-1 |
| 4 | J17 121 | ЦИЛИНДР ВЫДВИЖЕНИЯ В СБОРЕ | 1 | Fig. 4-2 |
| 5 | J14 113 | ПОДНОЖКА В СБОРЕ | 1 | |
| 6 | A54 136 | ВАЛ | 1 | D35xL135 |
| 7 | 4400022 | СТОПОРНОЕ КОЛЬЦО | 2 | S35 |
| 8 | A54 137 | ВАЛ | 1 | D35 xL134 |
| 9 | J14 131 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | t9x30x100 |
| 10 | 4090027 | ПЛОСКИЙ БОЛТ | 2 | M6xP1.0x L12 |
| 11 | B14 115 | ВАЛ | 1 | |
| 12 | 4400009 | СТОПОРНОЕ КОЛЬЦО | 1 | S18 |
| 13 | J17 603 | РЫЧАГ УПРАВЛЕНИЯ | 1 | ISD-0310 |
| 14 | 4010049 | ГНЕЗДОВОЙ БОЛТ | 2 | M8xP1.25 xL35 |
| 15 | 4210010 | ШАЙБА ПРУЖИННАЯ | 2 | M8 |
| 16 | 4010033 | ГНЕЗДОВОЙ БОЛТ | 2 | M6xP1.0xL15 |
| 17 | 4210008 | ШАЙБА ПРУЖИННАЯ | 2 | M6 |
| 18 | A54 139 | CКРЫШКА | 1 | |
| 19 | 2710001 | ПЕРЕХОДНИК | 2 | PF1/4(H)xPT1/4 |
| 20 | 2712220 | ПЕРЕХОДНИК | 2 | PF1/4(H)xPT1/4 |
