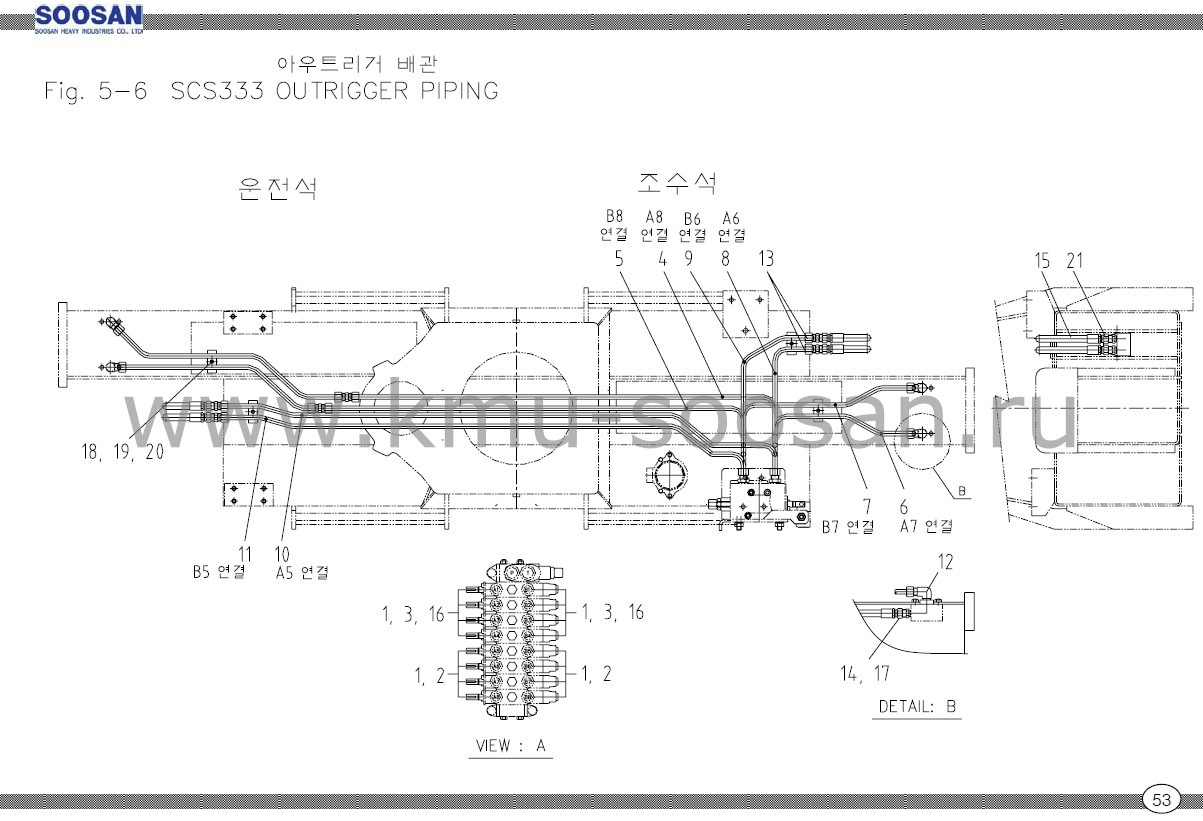

Схема подключения аутригеров Soosan SCS 333,334,335
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ АУТРИГЕРОВ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | 2851002 | КОЛЬЦО | 16 | P4-1B |
| 2 | 2720109 | СОЕДИНИТЕЛЬ | 8 | D10 x PF3/8C |
| 3 | 2710301 | ПЕРЕХОДНИК | 8 | PF3/8(0)x PF1/4 |
| д | G55101 | ТРУБКА | 1 | D10 |
| 5 | G55102 | ТРУБКА | 1 | D10 |
| 6 | G55103 | ТРУБКА | 1 | D10 |
| 7 | G55104 | ТРУБКА | 1 | D10 |
| 8 | G35118 | ТРУБКА | 1 | D10 |
| 9 | G35119 | ТРУБКА | 1 | D10 |
| 10 | G35120 | ТРУБКА | 1 | D10 |
| 11 | G35121 | ТРУБКА | 1 | D10 |
| 12 | 2720208 | СОЕДИНИТЕЛЬ | 4 | D10 x PT1/4 |
| 13 | 2720553 | СОЕДИНИТЕЛЬ | 4 | D10 x PF1/4(H) |
| 14 | 2710001 | ПЕРЕХОДНИК | 4 | PF1/4(H) XPT1/4 |
| 15 | 2551011 | МАСЛЯНЫЙ ШЛАНГ | 4 | D6 x P210 x L250 |
| 16 | 2555050 | МАСЛЯНЫЙ ШЛАНГ | 8 | D6 x P210 x L1400 |
| 17 | 2551071 | МАСЛЯНЫЙ ШЛАНГ | 4 | D6 x P210 x L2500 |
| 18 | 4211010 | ПРУЖИНА ВРАЩЕНИЯ | 7 | M8 |
| 19 | A93184 | 4 | T3.2x20x60 | |
| 20 | 4002153 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M8 x P1125 x L30 |
| 21 | 2711600 | ПЕРЕХОДНИК | 4 | PF1/4(H)x PT1/4 |
