Гак в сборе Soosan SCS 866
SCS866LS | ГАК В СБОРЕ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | B19002 | БОКОВАЯ ПЛАСТИНА | 1 | 125 |
2 | B19003 | БОКОВАЯ ПЛАСТИНА | 1 | |
3 | B19004 | ШКИВ В СБОРЕ | 3 | |
3-1 | B19006 | ШКИВ | 3 | Ф 188 |
3-2 | 4400049 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 3 | H100 |
3-3 | 4605223 | ШАРИКОВЫЙ ПОДШИПНИК | 3 | 6309ZZ |
4 | A59210 | ВТУЛКА | 2 | Ф60.5 |
5 | A59215 | ВТУЛКА | 2 | Ф60.5 |
6 | A59202 | ШТИФТ | 1 | |
7 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 1 | M10xP1.5xL16 |
8 | 4210011 | ПРУЖИННАЯ ШАЙБА | 5 | M10 |
9 | 4101212 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M10xP1.5 |
10 | 4002717 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M10xP1.5xL155 |
11 | 4300105 | ПРУЖИННЫЙ ШТИФТ | 1 | Ф60xL50 |
12 | 4152016 | ШЕСТИГРАННАЯ ГАЙКА | 1 | M30xP3.5(ВЫСОКОГО ТИПА) |
13 | 4648180 | УПОРНЫЙ ПОДШИПНИК | 1 | #51306 |
14 | A59211 | РАЗДЕЛИТЕЛЬ | 4 | Ф 17,3 |
15 | A59212 | ОПОРНАЯ ЦАПФА | 1 | |
16 | 4210009 | НИППЕЛЬ ДЛЯ СМАЗКИ | 1 | PT 1/8 |
17 | A59216 | КРЮК | 1 |

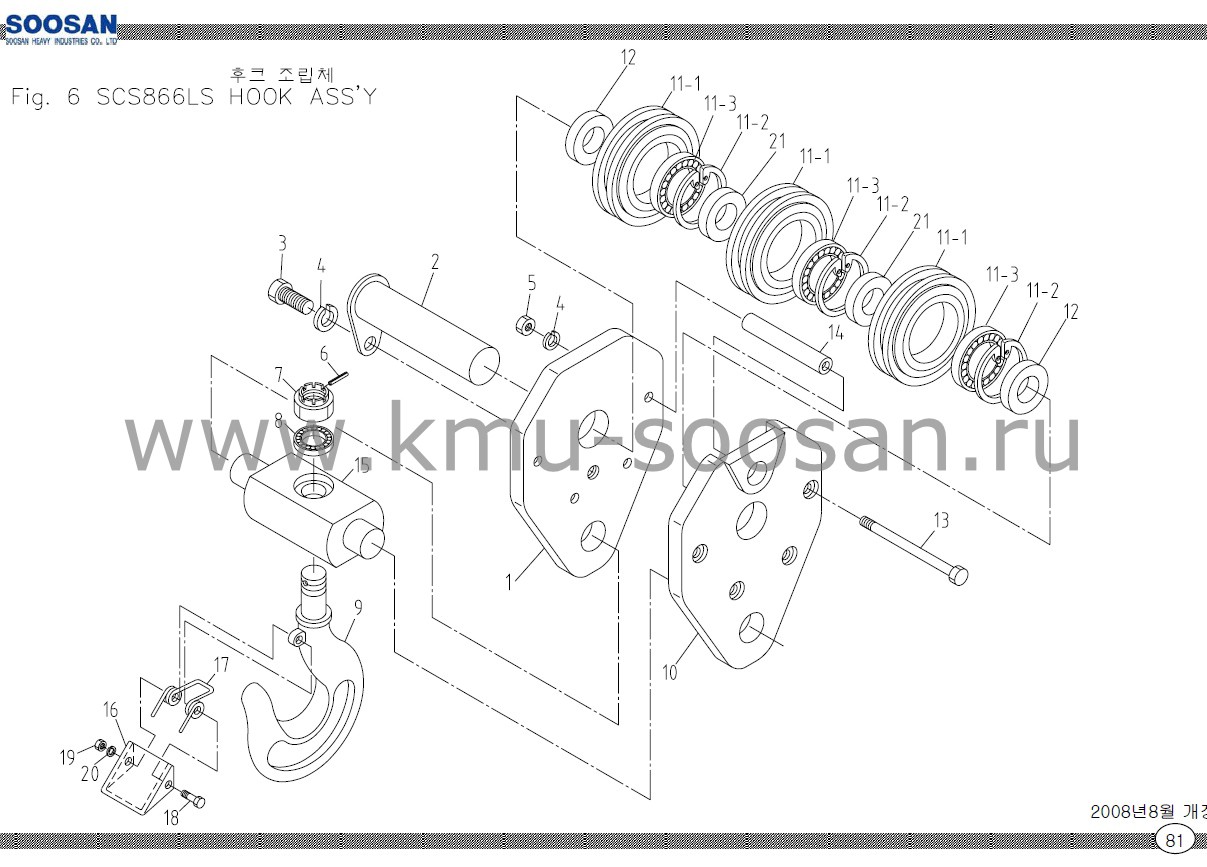

SCS866LS | ГАК В СБОРЕ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | A59201 | БОКОВАЯ ПЛАСТИНА | 1 | T22x 250x300 |
2 | A59202 | ШТИФТ | 1 | |
3 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 1 | M10xP1.5xL15 -12.9T |
4 | 4210011 | ПРУЖИННАЯ ШАЙБА | 5 | M10 |
5 | 4101212 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M10x P1.5 10T |
6 | 4300105 | ПРУЖИННЫЙ ШТИФТ | 1 | M6x L50 |
7 | 4152016 | КОРОНЧАТАЯ ГАЙКА | 1 | M30xP3.5-2¥ |
8 | 4648180 | УПОРНЫЙ ПОДШИПНИК | 1 | 51306 |
9 | B09206 | КРЮК | 1 | KS-B-1335 |
10 | A59205 | БОКОВАЯ ПЛАСТИНА | 1 | |
11 | A59208 | ШКИВ В СБОРЕ | 3 | |
11-1 | A59209 | ШКИВ | 1 | D170x L38 |
11-2 | 4400049 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | H100 |
11-3 | 4605223 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | 6209 ZZ |
12 | A59210 | ВТУЛКА | 2 | D55 x 8 |
13 | 4002717 | HEX. БОЛТ | 4 | M10xP1.5xL155 -10.9T |
14 | A59211 | РАЗДЕЛИТЕЛЬ | 4 | D12.7xD17.3xL122 |
15 | A59212 | ОПОРНАЯ ЦАПФА | 1 | D90 xL166 |
16 | B09208 | СТОППЕР | 1 | |
17 | B09209 | ПРУЖИНА | 1 | D6 SWP |
18 | 4010026 | ГНЕЗДОВОЙ БОЛТ | 1 | M5xP0.8xL30 -12.9T |
19 | 4101208 | ШЕСТИГРАННАЯ ГАЙКА | 1 | M5xP0.8 |
20 | 4210007 | ПРУЖИННАЯ ШАЙБА | 1 | M5 |
21 | A59215 | ВТУЛКА | 2 | D46x D55 |
SCS866LS | ГАК В СБОРЕ | |||
Nо | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
1 | A59201 | БОКОВАЯ ПЛАСТИНА | 1 | T22x 250x300 |
2 | A59202 | ШТИФТ | 1 | |
3 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 1 | M10xP1.5xL15 -12.9T |
4 | 4210011 | ПРУЖИННАЯ ШАЙБА | 5 | M10 |
5 | 4101212 | ШЕСТИГРАННАЯ ГАЙКА | 4 | M10x P1.5 10T |
6 | 4300105 | ПРУЖИННЫЙ ШТИФТ | 1 | M6x L50 |
7 | 4152016 | КОРОНЧАТАЯ ГАЙКА | 1 | M30xP3.5-2¥ |
8 | 4648180 | УПОРНЫЙ ПОДШИПНИК | 1 | #51306 |
9 | A59216 | КРЮК | 1 | 16 ton §ITT |
10 | A59205 | БОКОВАЯ ПЛАСТИНА | 1 | |
11 | A59208 | ШКИВ В СБОРЕ | 3 | |
11-1 | A59209 | ШКИВ | 1 | D170x L38 |
11-2 | 4400049 | ПРУЖИННОЕ УПОРНОЕ КОЛЬЦО | 1 | H100 |
11-3 | 4605223 | ШАРИКОВЫЙ ПОДШИПНИК | 1 | 6209 ZZ |
12 | A59210 | ВТУЛКА | 2 | D55 x 8 |
13 | - | - | - | |
14 | 4002717 | ШЕСТИГРАННЫЙ БОЛТ | 4 | M10xP1.5xL155 -10.9T |
15 | A59211 | РАЗДЕЛИТЕЛЬ | 4 | D12.7xD17.3xL122 |
16 | A59212 | ОПОРНАЯ ЦАПФА | 1 | |
17 | - | - | - | |
18 | - | - | - | |
19 | - | - | - | |
20 | - | - | - | |
21 | - | - | - | |
22 | - | - | - | |
23 | - | - | - | |
24 | A59215 | ВТУЛКА | 2 | D46x D55 |
25 | 4210009 | НИППЕЛЬ ДЛЯ СМАЗКИ | 1 | PT 1/8 |
