Колонна(башня) SCS 736L2
Запросить установку

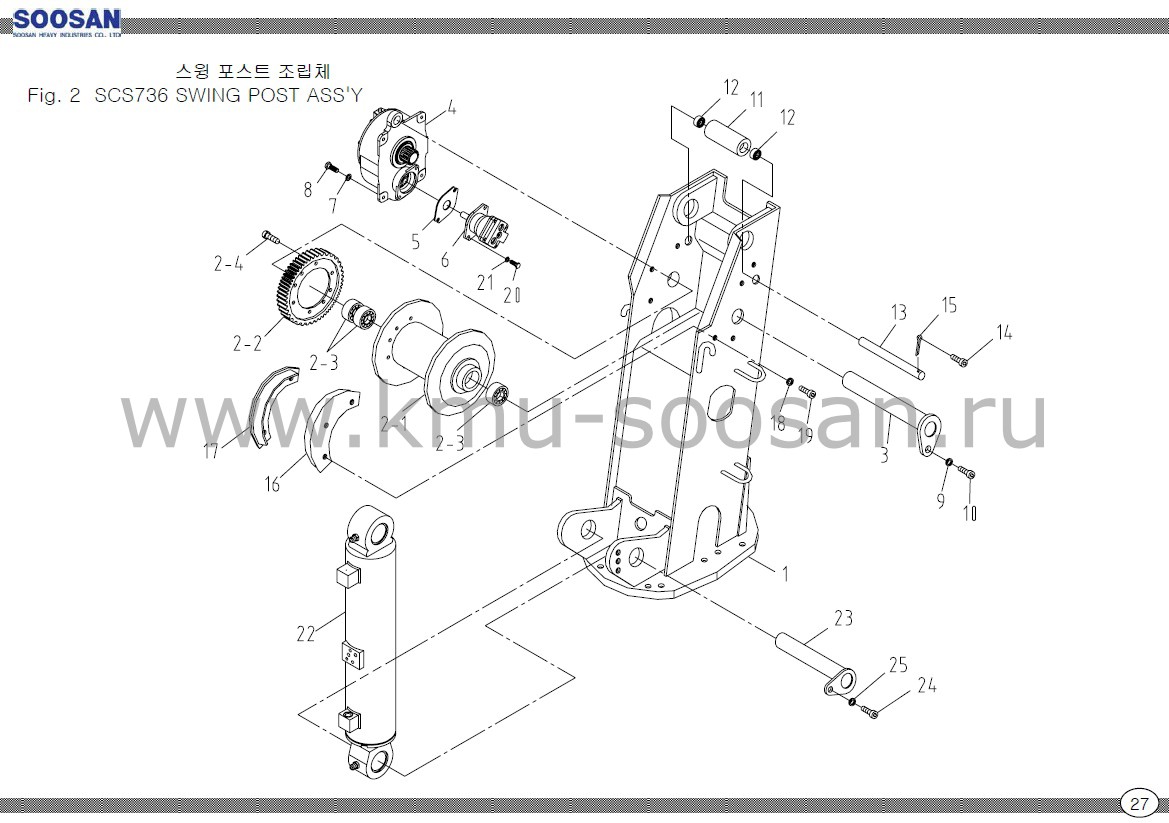

| SOOSAN | КОЛОННА(БАЗА) В СБОРЕ | SCS736L2 | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | B12100 | ОСНОВАНИЕ КОЛОННЫ | 1 | |
| 2 | B12114 | ЛЕБЕДКА В СБОРЕ | 1 | |
| 2-1 | A42116 | БАРАБАН ЛЕБЕДКИ | 1 | |
| 2-2 | B12116 | ПРИВОД БАРАБАНА | 1 | |
| 2-3 | 4605213 | ШАРИКОПОДШИПНИК | 3 | 6308 ZZ |
| 2-4 | 4002198 | ШЕСТИГРАННЫЙ БОЛТ | 8 | M12xP1.75xL20 |
| 3 | B12117 | ГАЙКА | 1 | |
| 4 | B17220 | РЕДУКТОР ЛЕБЕДКИ | 1 | SILENT TYPE 2-1 |
| 5 | B12115 | УПЛОТНИТЕЛЬ | 1 | 0.7t |
| 6 | B17301 | ГИДРОМОТОРМОТОР ЛЕБЕДКИ | 1 | JMF-39-01 |
| 7 | 4210012 | ПРУЖИННАЯ ШАЙБА | 6 | M12 |
| 8 | 4010078 | БОЛТ | 4 | M12xP1.75x40L |
| 9 | 4210011 | ПРУЖИННАЯ ШАЙБА | 1 | M10 |
| 10 | 4010060 | БОЛТ | 1 | M10xP1.5xL20 |
| 11 | B12120 | РОЛИК | 1 | Ф35х 262 |
| 12 | 4603113 | ШАРИКОВЫЙ ПОДШИПНИК | 2 | 6001ZZ |
| 13 | A42130 | ГАЙКА | 1 | |
| 14 | 4010021 | БОЛТ | 1 | M5xP0.8x 10L |
| 15 | 4310110 | ШПЛИНТ | 1 | 6.3x 40L |
| 16 | A42132 | КРЫШКА БАРАБАНА | 1 | |
| 17 | A42135 | КРЫШКА ПРИВОДА БАРАБАНА | 1 | |
| 18 | 4210010 | ПРУЖИННАЯ ШАЙБА | 6 | M8 |
| 19 | 4010045 | БОЛТ ПОД КЛЮЧ | 6 | M8xP1.25xL16 |
| 20 | 4002204 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M12xP1.75x L35 |
| 21 | 4200009 | ПЛОСКИЙ УПЛОТНИТЕЛЬ | 2 | M12 |
| 22 | A57110 | БЛОК ЦИЛИНДРА ПОДЪЕМА | 1 | 2-2. |
| 23 | A50108 | ГАЙКА | 1 | |
| 24 | 4010059 | БОЛТ ПОД КЛЮЧ | 1 | M10xP1.5x 16L |
| 25 | 4210011 | ПРУЖИННАЯ ШАЙБА | 1 | M10 |
