Колонна(башня) Soosan SCS 746L
Запросить установку

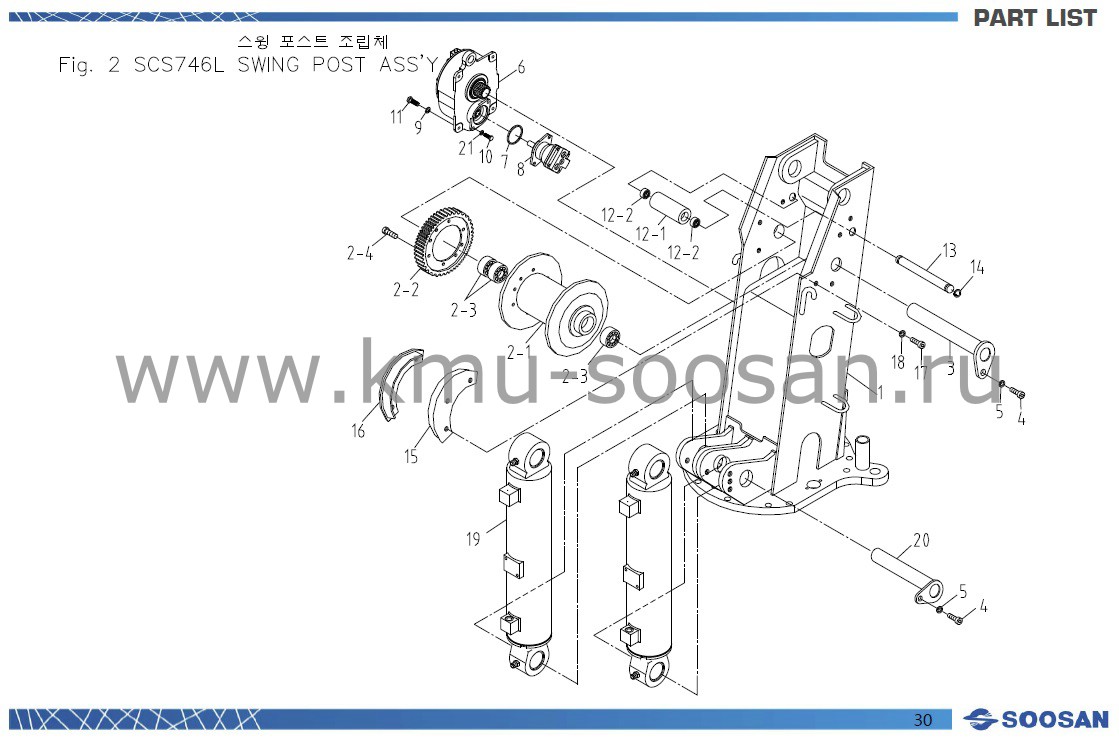

| SOOSAN | КОЛОННА (БАШНЯ) В СБОРЕ | SCS 746L | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | J12100 | ОТКИДНАЯ СТОЙКА | 1 | |
| 2 | B12114 | ЛЕБЕДКА В СБОРЕ | 1 | |
| 2-1. | A42116 | БАРАБАН ЛЕБЕДКИ | 1 | |
| 2-2. | B12116 | ПРИВОД БАРАБАНА | 1 | D322x L31 |
| 2-3. | 4605213 | ШАРИКОПОДШИПНИК | 3 | 6308 ZZ |
| 2-4. | 4002198 | ШЕСТИГРАННЫЙ БОЛТ | 8 | M12xP1.75xL20 -10.9T |
| 3 | J12600 | ГАЙКА БАРАБАНА | 1 | |
| 4 | 4010061 | БОЛТ ПОД КЛЮЧ | 3 | M10xP1.5x L25 |
| 5 | 4211011 | ПРУЖИНА ШАЙБА | 3 | Ф 10 |
| 6 | A57200 | РЕДУКТОР ЛЕБЕДКИ | 1 | Fig. 2-1 |
| 7 | 2851216 | КОЛЬЦО-УПЛОТНИТЕЛЬ | 1 | G100-1B |
| 8 | B17301 | МОТОР ЛЕБЕДКИ | 1 | JD-39 |
| 9 | 4211012 | ПРУЖИНА ШАЙБА | 6 | Ф 12 |
| 10 | 4002233 | ШЕСТИГРАННЫЙ БОЛТ | 2 | M14xP2.0x L35 |
| 11 | 4011077 | БОЛТ | 4 | M12xP1.75xL45 |
| 12 | J12603 | НАБОР РОЛИКА | 1 | |
| 12-1. | J12604 | РОЛИК | 1 | |
| 12-2. | 4603113 | ШАРИКОПОДШИПНИК | 2 | 6001ZZ |
| 13 | J12605 | ГАЙКА | 1 | |
| 14 | 4400003 | КОЛЬЦО-ЗАГЛУШКА | 1 | S12 |
| 15 | J12606 | КРЫШКА ПРИВОДА БАРАБАНА | 1 | |
| 16 | J12609 | КРЫШКА БАРАБАНА | 1 | |
| 17 | 4010045 | БОЛТ ПОД КЛЮЧ | 6 | M8xP1.25xL16 |
| 18 | 4211010 | ПРУЖИНА ШАЙБА | 6 | Ф8 |
| 19 | J17150 | ЦИЛИНДР ПОДЪЕМА | 2 | Fig. 2-2 |
| 20 | J12612 | ГАЙКА ЦИЛИНДРА ПОДЪЕМА | 1 | |
| 21 | 4211013 | ПРУЖИНА ШАЙБА | 2 | Ф 14 |
