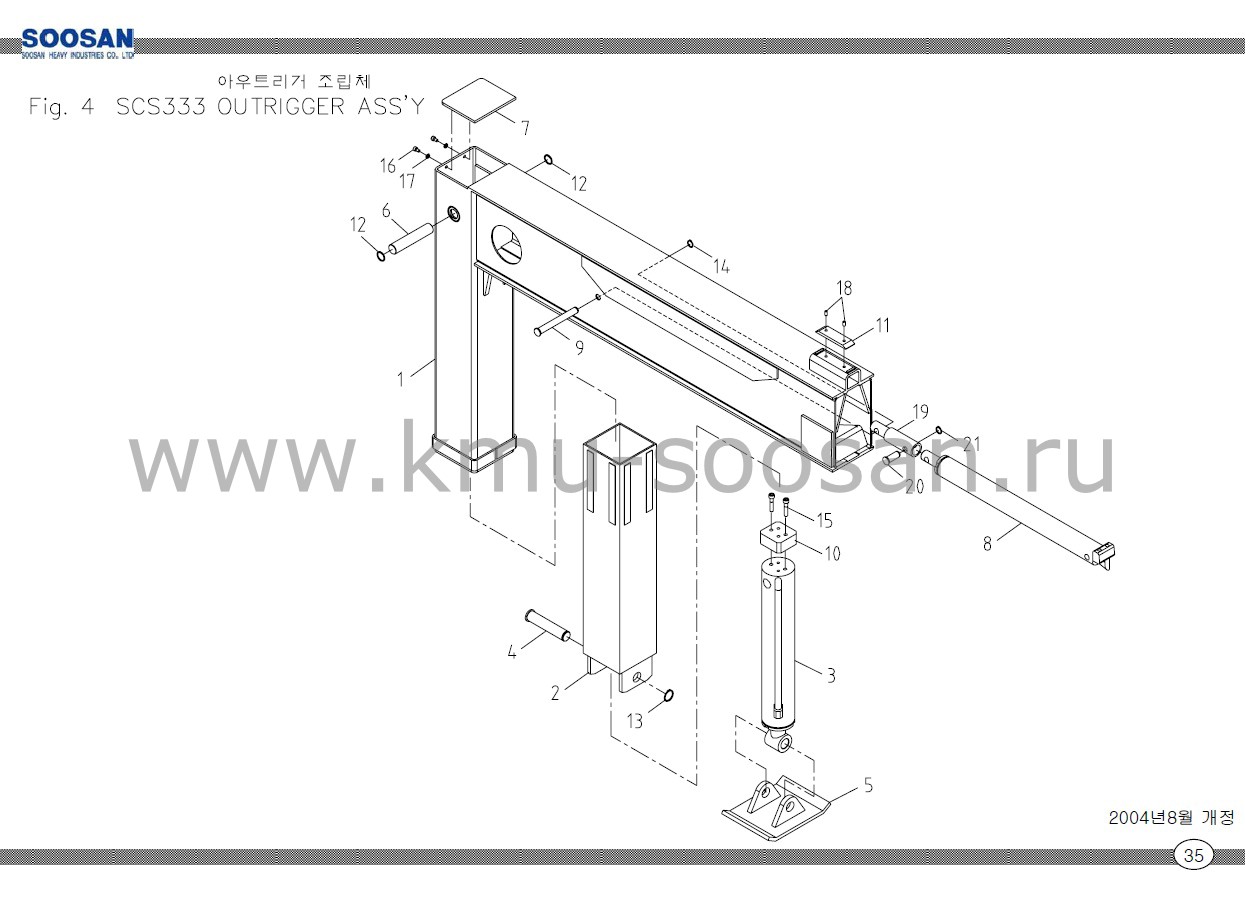

Аутригер передний в сборе Soosan SCS 333,334,335
Запросить запчасти
| SOOSAN | АУТРИГЕР ПЕРЕДНИЙ В СБОРЕ | SCS 333,334,335 | ||
| № | ДЕТАЛЬ | ОПИСАНИЕ | Кол-во | ПРИМЕЧАНИЕ |
| 1 | G34100 | ВНЕШНИЙ КОРПУС | 1 | |
| 2 | G34200 | ВНУТРЕННИЙ КОРПУС | 1 | |
| 3 | A07130 | ЦИЛИНДР ПОДЪЕМА/ОПУСКАНИЯ | 1 | Fig. 4-1 & 5 |
| 4 | G34601 | ПАЛЕЦ | 1 | |
| 5 | G34602 | ОСНОВАНИЕ ЛАПЫ | 1 | |
| 6 | G34605 | ПАЛЕЦ | 1 | |
| 7 | A04136 | КРЫШКА | 1 | |
| 8 | A07120 | ЦИЛИНДР ВЫДВИЖЕНИЯ | 1 | Fig. 4-2 &5 |
| 9 | G34606 | ПАЛЕЦ | 1 | |
| 10 | B17606 | КОНТРОЛЬНАЯ ОТМЕТКА | 1 | |
| 11 | A51609 | ПЛАСТИНА СКОЛЬЖЕНИЯ | 1 | |
| 12 | 4401015 | КОЛЬЦО-ЗАГЛУШКА | 2 | H25 |
| 13 | 4400015 | ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА | 1 | S25 |
| 14 | 4400006 | КОЛЬЦО-ЗАГЛУШКА | 1 | S15 |
| 15 | 4010050 | ГНЕЗДО БОЛТА | 2 | M8xP1.25xL40 |
| 16 | 4010031 | ГНЕЗДО БОЛТА | 2 | M6xP1.0xL10 |
| 17 | 4210008 | ШАЙБА ВРАЩЕНИЯ | 2 | M6 |
| 18 | 4090027 | УСТАНОВОЧНЫЙ ВИНТ | 2 | M6xP1.0xL12 |
| 19 | G54601 | СОЕДИНЕНИЕ | 1 | |
| 20 | G54602 | ПАЛЕЦ | 1 | |
| 21 | 4400006 | КОЛЬЦО-ЗАГЛУШКА | 1 | S15 |
