Основные части крана Soosan SCS 736L2 STD
Запросить установку

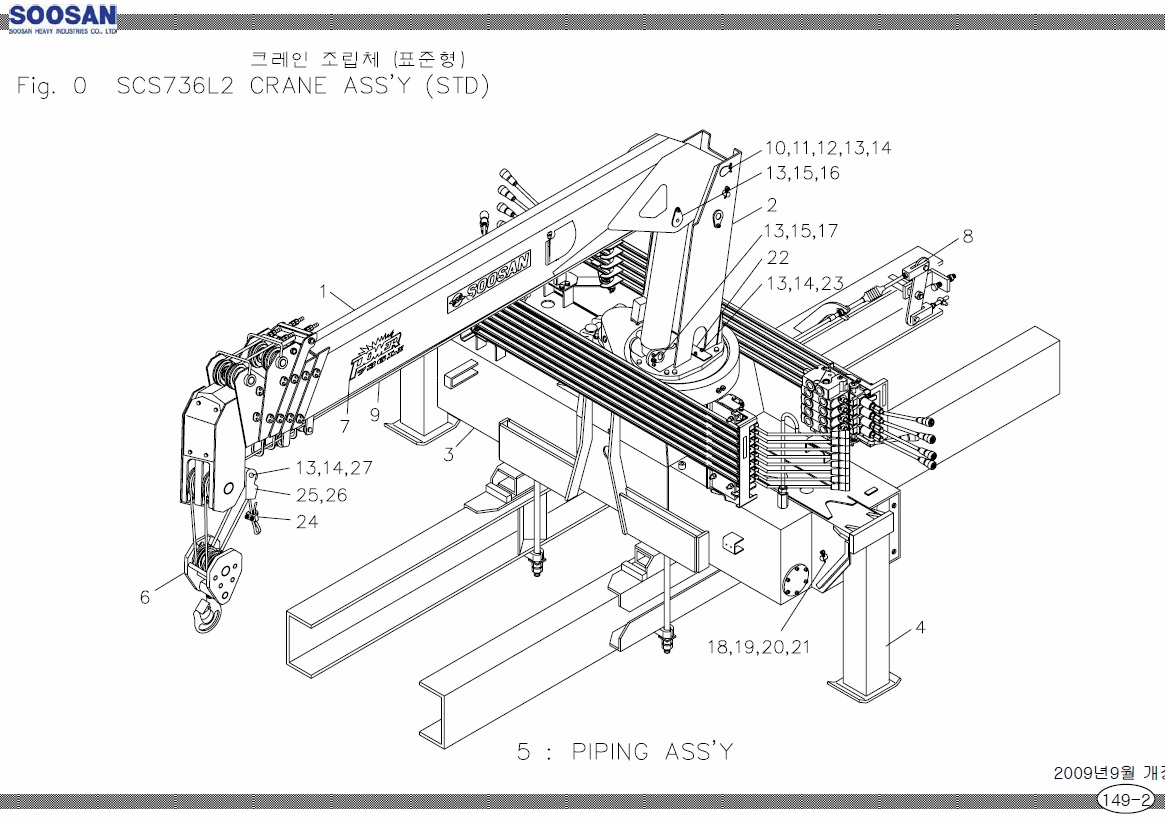

SOOSAN | ОСНОВНЫЕ ЧАСТИ КРАНА | SCS736L2 (STD) | |||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | |
0 | E10036 | КРАН В СБОРЕ | 1 | 5 TON | |
0 | E10037 | КРАНК В СБОРЕ | 1 | 8 TON | |
1 | E11001 | СТРЕЛА В СБОРЕ | 1 | ||
1-1 | E17113 | ЦИЛИНДР В СБОРЕ | 1 | ||
1-1-1 | E17114 | ЦИЛИНДР В СБОРЕ (1-Й) | 1 | ||
1-1-2 | E17118 | ЦИЛИНДР В СБОРЕ (2-Й) | 1 | ||
1-1-3 | E17122 | ЦИЛИНДР В СБОРЕ (3-Й) | 1 | ||
2 | B12000 | КОЛОННА (БАШНЯ) В СБОРЕ | 1 | ||
2-1 | B17220 | РЕДУКТОР ЛЕБЕДКИ В СБОРЕ | 1 | ||
2-2 | A57110 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 1 | ||
3 | B13009 | СТАНИНА (БАЗА) В СБОРЕ | 1 | ||
3-1 | A57250 | ПОВОРОТНЫЙ РЕДУКТОР В СБОРЕ | 1 | ||
3-1-1 | J13300 | КОМПЛЕКТ АДАПТЕРОВ ПОВОРОТА R/G | 1 | ||
3-1-2 | B13439 | ЦИЛИНДР СТОПОРА ПОВОРОТА | 1 | ||
3-2 | B17000 | ПОВОРОТНОЕ СОЕДИНЕНИЕ В СБОРЕ | 1 | ||
3-3 | J13400 | РАБОЧИЙ БЛОК В СБОРЕ | 1 | ||
3-3-1 | J13401 | КОМПЛЕКТ СТЕНДА КЛАПАНА | 1 | ||
3-3-2 | J13411 | КОМПЛЕКТ СТЕНДА РЫЧАГА | 1 | ||
3-4 | J13450 | АУТРИГГЕР В СБОРЕ | 1 | ||
3-4-1 | J13451 | КОМПЛЕКТ СТЕНДА КЛАПАНА | 1 | ||
3-4-2 | J13461 | КОМПЛЕКТ СТЕНДА РЫЧАГА | 1 | ||
3-5 | B13228 | КОМПЛЕКТ НАКЛАДКИ ШЕСТЕРНИ | 1 | ||
4 | B14000 | ВЫНОСНАЯ ОПОРА В СБОРЕ (АУТРИГЕР, ЛАПА) | 2 | 5 TON | |
B14001 | 2 | 8 TON | |||
4-1 | A57130 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 2 | 5 TON | |
A57131 | 2 | 8 TON | |||
4-2 | B17120 | ЦИЛИНДР РАСШИРЕНИЯ В СБОРЕ | 2 | ||
5 | B15012 | ТРУБОПРОВОД В СБОРЕ | 1 | ||
5-1 | J15191 | РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД | 1 | ||
5-2 | B15013 | ДЕРРИК-ТРУБОПРОВОД | 1 | ||
5-3 | B15014 | ТРУБОПРОВОД ЛЕБЕДКИ | 1 | ||
5-4 | B15015 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | ||
5-5 | B15016 | ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА | 1 | ||
5-6 | B15170 | ТРУБОПРОВОД ОПУСКАНИЯ L/H | 1 | ||
5-7 | B15171 | ТРУБОПРОВОД ОПУСКАНИЯ R/H | 1 | ||
5-8 | B15172 | ТРУБОПРОВОД РАСШИРЕНИЯ L/H | 1 | ||
5-9 | B15173 | ТРУБОПРОВОД РАСШИРЕНИЯ К/H | 1 | ||
6 | A59200 | КРЮК В СБОРЕ | 1 | ||
7 | E19111 | СТИКЕР В СБОРЕ | 1 | ||
8 | B16037 | ОСНОВАНИЕ В СБОРЕ | 1 | 5 TON | |
B16041 | 1 | 8 TON | |||
8-1 | A56448 | ОТБОР МОЩНОСТИ И ГИДРОНАСОС | 1 | 5 TON | |
A56177 | 1 | 8 TON | |||
8-2 | B16112 | ЧАСТЬ R/A M/T | 1 | SO 5TON 154 | |
B16113 | 1 | SO 5TON 17.54 | |||
8-2 | B16114 | ЧАСТЬ R/A M/T | 1 | SO 5TON 20.54 | |
A56166 | 1 | 8 TON | |||
8-3 | A56113 | ЧАСТЬ СИСТЕМЫ АКСЕЛЕРАТОРА | 1 | 5 TON | |
A56165 | 1 | 8 TON | |||
8-4 | J16112 | ЧАСТЬ ТРУБОПРОВОДА R/A M/T | 1 | ||
8-5 | A56142 | ЧАСТЬ КОРОБА НАГРУЗКИ | 1 | ||
8-6 | A56234 | ЧАСТЬ ТРУБОПРОВОДА M/T | 1 | ||
9 | B10601 | ПРОВОЛОЧНЫЙ КАНАТ | 1 | Ф10х120mm, 19x7 | |
10 | A50102 | ШТИФТ(B+S) | 1 | ||
11 | 4230011 | СТОПОРНАЯ ШАЙБА | 1 | AW12 | |
12 | 4111013 | КОНТРГАЙКА | 1 | AN 12 | |
13 | 4210011 | ПРУЖИННАЯ ШАЙБА | 6 | M10 | |
14 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 4 | M10xP1.5xL20 | |
15 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 2 | M10xP1.5xL16 | |
16 | A50105 | ШТИФТ(B+D) | 1 | ||
17 | A50108 | ШТИФТ (S+D) | 1 | ||
18 | A50126 | ШТИФТ(F+E) | 2 | Ф 18 | |
19 | 4210007 | ПРУЖИННАЯ ШАЙБА | 2 | M5 | |
20 | 4010023 | ГНЕЗДОВОЙ БОЛТ | 2 | M5xP0.8xL16 | |
21 | 4310121 | ШПЛИНТ | 2 | D7.5x40L | |
22 | B10101 | СТОППЕР | 1 | T6 | |
23 | 4200008 | ПЛОСКАЯ ШАЙБА | 2 | Ф10 | |
24 | 4500002 | ЗАЖИМ ТРОСА | 1 | Ф10 | |
25 | A50110 | ОТКРЫТОЕ ГНЕЗДО | 1 | ||
26 | A00110 | КЛИНОВЫЙ ЗАЖИМ | 1 | ||
27 | A21380 | ВАЛ | 1 |
