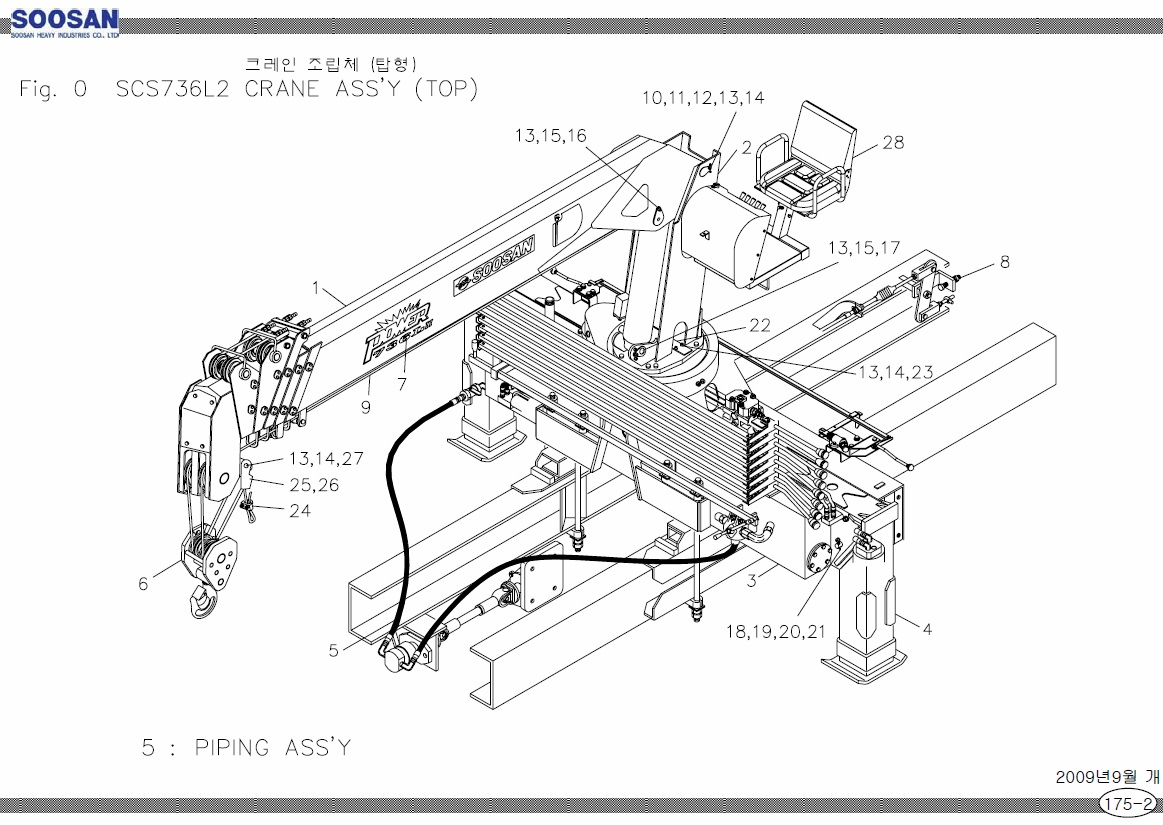

Основные части крана Soosan SCS 736L2 TOP
Запросить установку
| SOOSAN | ОСНОВНЫЕ ЧАСТИ КРАНА | SCS736L2 (TOP) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 0 | E10038 | КРАН В СБОРЕ | 1 | 5 TON |
| 0 | E10039 | КРАН В СБОРЕ | 1 | 8 TON |
| 1 | E11001 | СТРЕЛА В СБОРЕ | 1 | |
| 1-1 | E17113 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ | 1 | |
| 1-1-1 | E17114 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (1-Й) | 1 | |
| 1-1-2 | E17118 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (2-Й) | 1 | |
| 1-1-3 | E17122 | ЦИЛИНДР ТЕЛЕСКОПИРОВАНИЯ В СБОРЕ (3-Й) | 1 | |
| 2 | B12000 | РЕДУКТОР ПОВОРОТА В СБОРЕ | 1 | |
| 2-1 | B17220 | РЕДУКТОР ЛЕБЕДКИ В СБОРЕ | 1 | |
| 2-2 | A57110 | ЦИЛИНДР ПОДЪЕМА В СБОРЕ | 1 | |
| 3 | B13009 | СТАНИНА (ОСНОВАНИЕ, БАЗА,РАМА) В СБОРЕ | 1 | |
| 3-1 | A57250 | РЕДУКТОР ПОВОРОТА В СБОРЕ | 1 | |
| 3-1-1 | J13300 | КОМПЛЕКТ АДАПТЕРОВ ПОВОРОТА | 1 | |
| 3-1-2 | B13439 | ЦИЛИНДР СТОПОРА ПОВОРОТА | 1 | |
| 3-2 | B17000 | ПОВОРОТНОЕ СОЕДИНЕНИЕ В СБОРЕ | 1 | |
| 3-3 | J13400 | РАБОЧИЙ БЛОК В СБОРЕ | 1 | |
| 3-3-1 | J13401 | КОМПЛЕКТ СТЕНДА КЛАПАНА | 1 | |
| 3-3-2 | J13411 | КОМПЛЕКТ СТЕНДА РЫЧАГА | 1 | |
| 3-4 | J13450 | РАБОЧИЙ АУТРИГГЕР В СБОРЕ | 1 | |
| 3-4-1 | J13451 | КОМПЛЕКТ СТЕНДА КЛАПАНА | 1 | |
| 3-4-2 | J13461 | КОМПЛЕКТ СТЕНДА РЫЧАГА | 1 | |
| 3-5 | B13228 | КОМПЛЕКТ НАКЛАДКИ ШЕСТЕРНИ | 1 | |
| 4 | B14000 | АУТРИГЕР (ВЫНОСНАЯ ОПОРА) В СБОРЕ | 2 | 5 TON |
| B14001 | 2 | 8 TON | ||
| 4-1 | A57130 | ЦИЛИНДР ОПУСКАНИЯ В СБОРЕ | 2 | 5 TON |
| A57131 | 2 | 8 TON | ||
| 4-2 | B17120 | ЦИЛИНДР РАСШИРЕНИЯ В СБОРЕ | 2 | |
| 5 | B15012 | ТРУБОПРОВОД В СБОРЕ | 1 | |
| 5-1 | J15191 | РАСПРЕДЕЛИТЕЛЬНЫЙ ТРУБОПРОВОД | 1 | |
| 5-2 | B15013 | СХЕМА СОЕДИНЕНИЯ ЦИЛИНДРА ПОДЪЕМА | 1 | |
| 5-3 | B15014 | ТРУБОПРОВОД ЛЕБЕДКИ | 1 | |
| 5-4 | B15015 | ТРУБОПРОВОД ТЕЛЕСКОПИРОВАНИЯ | 1 | |
| 5-5 | B15016 | ТРУБОПРОВОД МЕХАНИЗМА ПОВОРОТА | 1 | |
| 5-6 | B15170 | ТРУБОПРОВОД ОПУСКАНИЯ L/H | 1 | |
| 5-7 | B15171 | ТРУБОПРОВОД ОПУСКАНИЯ R/H | 1 | |
| 5-8 | B15172 | ТРУБОПРОВОД РАСШИРЕНИЯ L/H | 1 | |
| 5-9 | B15173 | ТРУБОПРОВОД РАСШИРЕНИЯ К/H | 1 | |
| 6 | A59200 | ГАК В СБОРЕ | 1 | |
| 7 | E19140 | СТИКЕР В СБОРЕ | 1 | |
| 8 | B16037 | ОСНОВАНИЕ (СТАНИНА, БАЗА) В СБОРЕ | 1 | 5 TON |
| B16041 | 1 | 8 TON | ||
| 8-1 | A56448 | КОРОБКА ОТБОРА МОЩНОСТИ И ГИДРОНАСОС | 1 | 5 TON |
| A56177 | 1 | 8 TON | ||
| 8-2 | B16112 | ЧАСТЬ R/A M/T | 1 | SO 5TON 154 |
| B16113 | 1 | SO 5TON 17.54 | ||
| 8-2 | B16114 | ЧАСТЬ R/A M/T | 1 | SO 5TON 20,54 |
| A56166 | 1 | 8 TON | ||
| 8-3 | A56113 | ЧАСТЬ СИСТЕМЫ АКСЕЛЕРАТОРА | 1 | 5 TON |
| A56165 | 1 | 8 TON | ||
| 8-4 | J16112 | ЧАСТЬ ТРУБОПРОВОДА R/A M/T | 1 | |
| 8-5 | A56142 | ЧАСТЬ КОРОБА НАГРУЗКИ | 1 | |
| 8-6 | A56234 | ЧАСТЬ ТРУБОПРОВОДА M/T | 1 | |
| 9 | B10601 | ПРОВОЛОЧНЫЙ КАНАТ | 1 | Ф10х120mm, 19x7 |
| 10 | A50102 | ШТИФТ(B+S) | 1 | |
| 11 | 4230011 | СТОПОРНАЯ ШАЙБА | 1 | AW12 |
| 12 | 4111013 | КОНТРГАЙКА | 1 | AN 12 |
| 13 | 4210011 | ПРУЖИННАЯ ШАЙБА | 6 | M10 |
| 14 | 4010060 | ГНЕЗДОВОЙ БОЛТ | 4 | M10xP1.5xL20 |
| 15 | 4010059 | ГНЕЗДОВОЙ БОЛТ | 2 | M10xP1.5xL16 |
| 16 | A50105 | ШТИФТ(B+D) | 1 | |
| 17 | A50108 | ШТИФТ (S+D) | 1 | |
| 18 | A50126 | ШТИФТ(F+E) | 2 | Ф 18 |
| 19 | 4210007 | ПРУЖИННАЯ ШАЙБА | 2 | M5 |
| 20 | 4010023 | ГНЕЗДОВОЙ БОЛТ | 2 | M5xP0.8xL16 |
| 21 | 4310121 | ШПЛИНТ | 2 | D7.5x40L |
| 22 | B10/101 | СТОППЕР | 1 | T6 |
| 23 | 4200008 | ПЛОСКАЯ ШАЙБА | 2 | Ф 10 |
| 24 | 4500002 | ЗАЖИМ ТРОСА | 1 | Ф 10 |
| 25 | A50110 | ОТКРЫТОЕ ГНЕЗДО | 1 | |
| 26 | A00110 | КЛИНОВЫЙ ЗАЖИМ | 1 | |
| 27 | A21380 | ВАЛ | 1 | |
| 28 | B12521 | ВЕРХНЕЕ СИДЕНЬЕ В СБОРЕ | 1 | |
| 28-1 | A82605 | КОМПЛЕКТ ПЕДАЛИ | 1 | |
