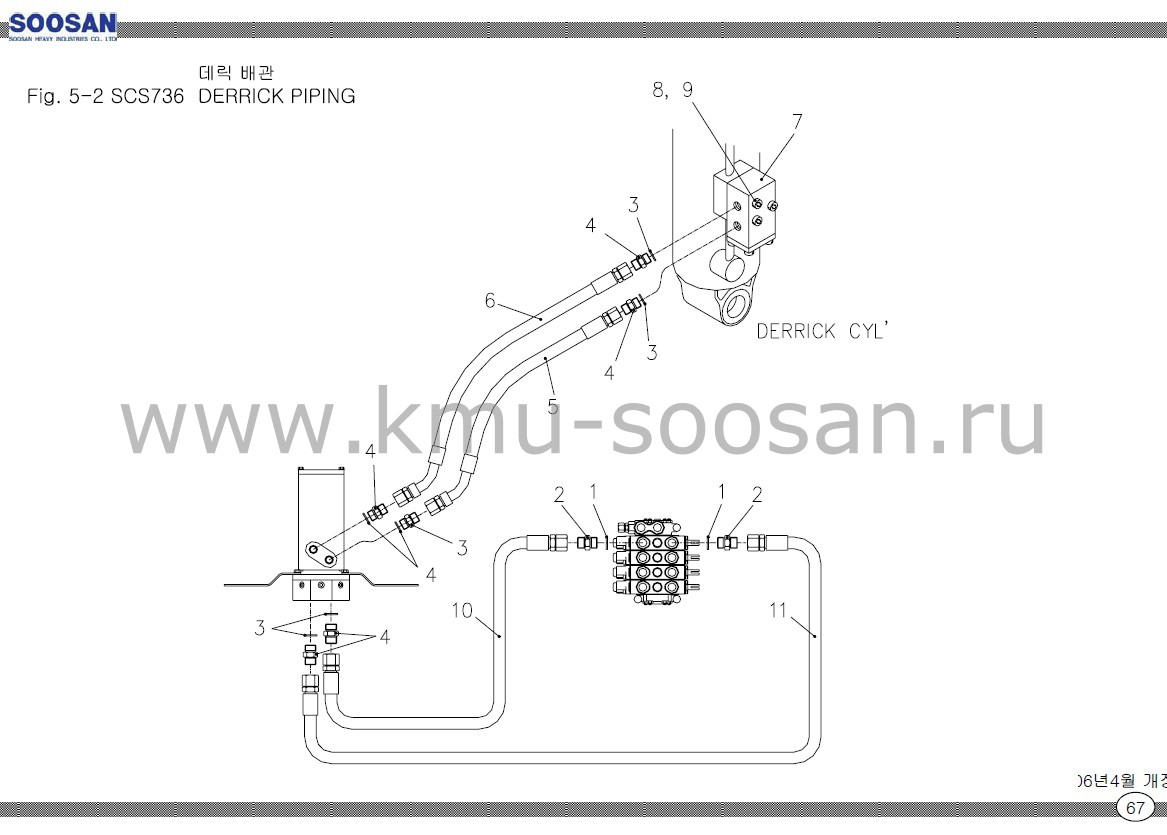

Схема подключения гидроцилиндра подъема Soosan SCS 736 STD
Запросить запчасти
| SOOSAN | ПОДКЛЮЧЕНИЕ ЦИЛИНДРА ПОДЪЁМА | SCS736(STD) | ||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ |
| 1 | 2858004 | ПРИКЛЕЕННЫЙ УПЛОТНИТЕЛЬ | 2 | 1/2 |
| 2 | 2710605 | АДАПТЕР | 2 | PF1/2(G)xPF3/8 |
| 3 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 6 | P14-1B |
| 4 | 2710305 | АДАПТЕР | 6 | PF3/8(H)x PF3/8 |
| 5 | 2553125 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L480 |
| 6 | 2590139 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L540 |
| 7 | J17602 | КЛАПАН УДЕРЖАНИЯ НАГРУЗКИ | 1 | ISD-0308 |
| 8 | 4210010 | ПРУЖИННАЯ ШАЙБА | 3 | M8xP1.25xL16 |
| 9 | 4002155 | ШЕСТИГРАННЫЙ БОЛТ | 3 | M8xP1.25x L35 |
| 10 | 2551138 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L800 |
| 11 | 2551140 | МАСЛЯНЫЙ ШЛАНГ | 1 | D9xP210x L900 |
