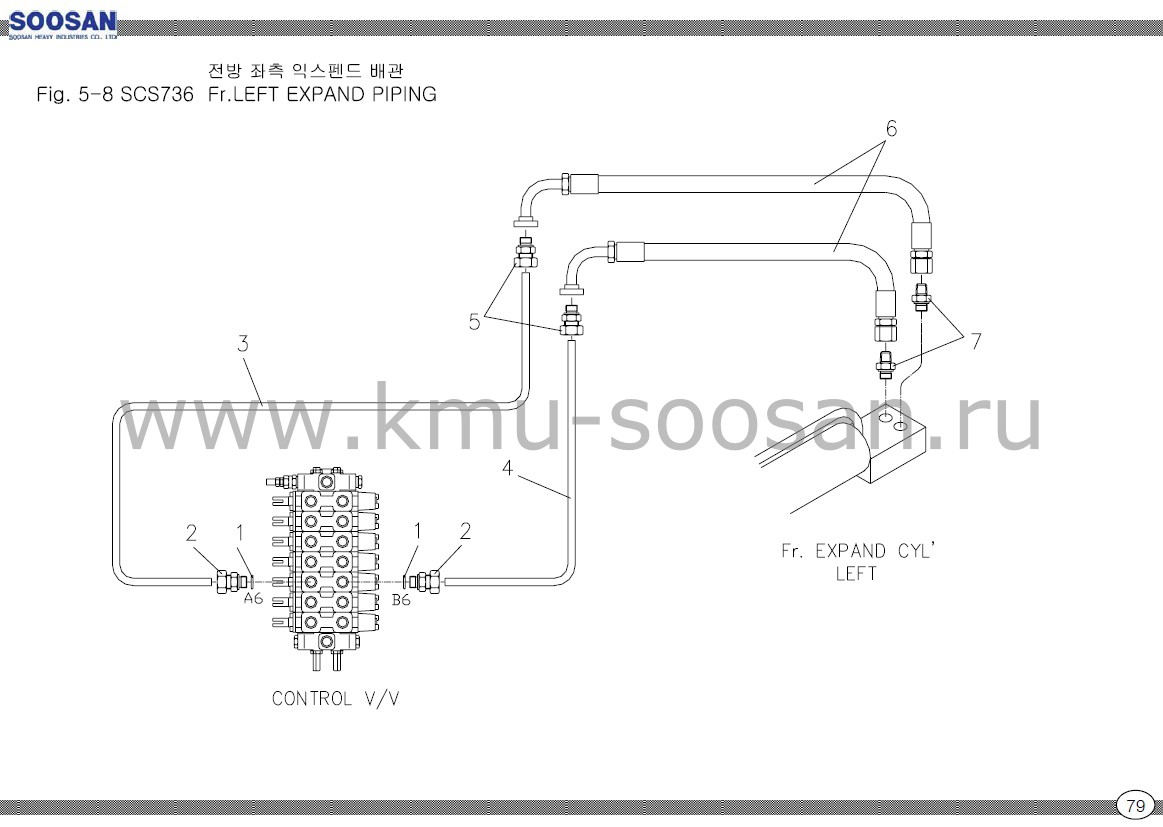

Схема подключения левого гидроцилиндра выдвижения лапы Soosan SCS 736
Запросить установку
| SOOSAN | ПОДКЛЮЧЕНИЕ ЛЕВОГО ЦИЛИНДРА ВЫДВ. ЛАПЫ | SCS736(STD) | ||||
| № | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
| 1 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P14-1B | ||
| 2 | 2720109 | M/КОННЕКТОР-02 | 2 | D10x PF3/8 | ||
| 3 | B15223 | ТРУБА | 1 | Ф10хТ1.5х 893L | ||
| 4 | B15224 | ТРУБА | 1 | Ф10хТ1.5х1022L | ||
| 5 | 2720553 | H/КОННЕКТОР-00 | 2 | D10x PF1/4 | ||
| 6 | 2555004 | МАСЛЯНЫЙ ШЛАНГ | 2 | D6xP210xL180 | ||
| 7 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H)xPT1/4 | ||
