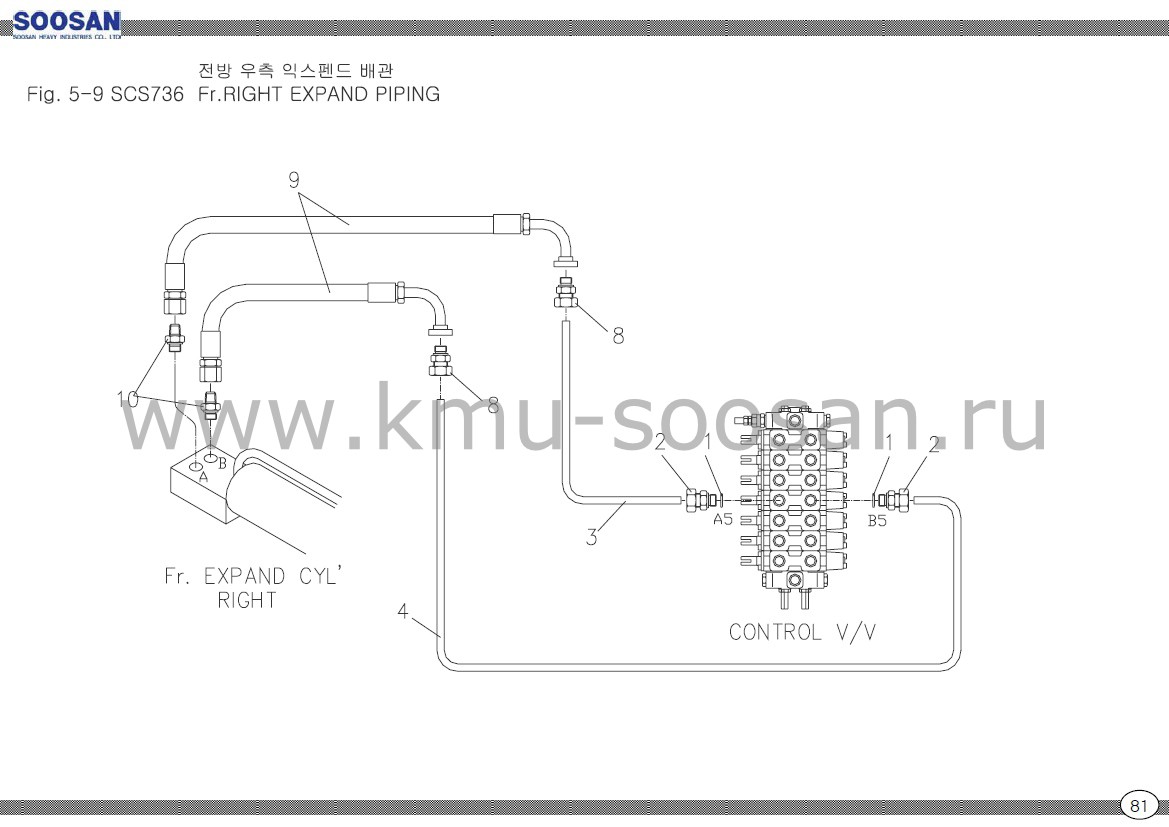

Схема подключения правого гидроцилиндра выдвижения лапы Soosan SCS 736
Запросить запчасти
SOOSAN | ПОДКЛЮЧЕНИЕ ПРАВОГО ЦИЛИНДРА ВЫДВ. ЛАПЫ | SCS736(STD) | ||||
№ | ДЕТАЛЬ № | ОПИСАНИЕ | КОЛ | ПРИМЕЧАНИЕ | КОМПЛЕКТ | |
1 | 2851014 | УПЛОТНИТЕЛЬНОЕ КОЛЬЦО | 2 | P14-1B | ||
2 | 2720109 | M/КОННЕКТОР-02 | 2 | D10x PF3/8 | ||
3 | B15225 | ТРУБА | 1 | Ф10хТ1.5х 2122L | ||
4 | B15226 | ТРУБА | 1 | Ф10хТ1.5х 1967L | ||
5 | - | - | - | |||
6 | - | - | - | |||
7 | - | - | - | |||
8 | 2720553 | H/КОННЕКТОР-00 | 2 | D10xPF1/4 | ||
9 | 2555004 | МАСЛЯНЫЙ ШЛАНГ | 2 | D6xP210xL180 | ||
10 | 2710001 | H/АДАПТЕР-00 | 2 | PF1/4(H)xPT1/4 |
